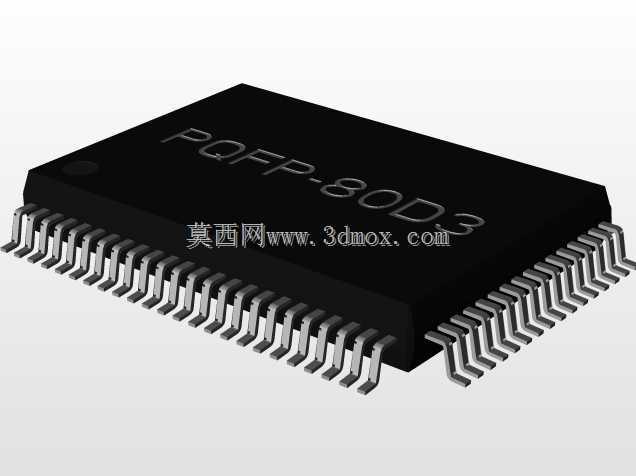

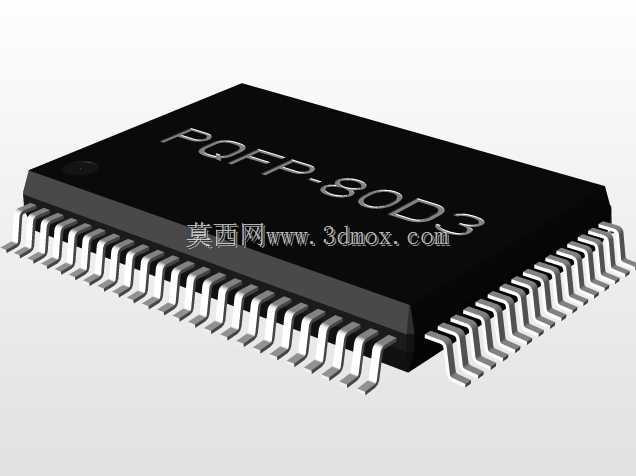

PQFP80封装贴片芯片三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，表面贴装类集成电路的占位精度直接决定了整板的SMT焊接良率与后期结构干涉风险，这款PQFP80封装的贴片元件模型，正是为解决板级结构设计阶段的元件占位校验、装配间隙校核需求而构建。不同于常规简化的方块式元件模型，该模型完整还原了PQFP封装三面出脚的结构特征，引脚间距严格遵循0.8mm的行业通用标准，封装本体的长宽尺寸控制在20x14mm区间，完全匹配量产环节中同规格塑封芯片的实际外形边界。从设计逻辑来看，建模过程中优先还原了引脚的成型弧度与根部过渡结构，没有做过度的工艺细节简化，这是因为在做板卡堆叠设计时，芯片引脚与焊盘的对位匹配、引脚伸出本体的长度尺寸，

　　会直接影响焊盘封装的制作精度，如果模型对引脚结构做了省略处理，结构工程师在核对元件与周边接插件、散热片的间隙时，很容易出现预留空间不足的问题，尤其是在高密度布线的板卡上，0.1mm的尺寸偏差就可能导致后期生产环节出现元件撞件、焊接桥连的问题。实际应用场景中，这类PQFP80封装的芯片常被用作主控MCU、接口转换芯片、可编程逻辑器件，广泛搭载在工业采集模块、车载控制单元、家用智能设备的主控板上，在做整机结构设计时，不仅要考虑芯片本体在PCB上的投影占位，还要预留出芯片上方的散热空间、后期返修时热风枪的操作空间，该模型完整还原了塑封本体的厚度与顶面的标识区域特征，能够帮助结构工程师在设计阶段就精准核算板卡到外壳内壁的安全距离，

　　避免出现外壳压接芯片本体导致的元件损伤问题。建模时针对引脚部分做了等比例还原，每一侧的引脚数量、引脚的弯折角度、引脚末端的共面度都和实际量产元件保持一致，这一点对于做SMT产线的虚拟仿真也有实际意义，在模拟贴片吸嘴取料、视觉定位引脚的过程中，精准的引脚模型能够帮助工艺人员提前校验吸嘴的吸附位置是否合理，规避取料偏位的风险。不同于BGA类底部出脚的封装，PQFP类的鸥翼型引脚在受力时存在一定的形变余量，在做板卡抗振仿真时，精准的引脚结构模型也能帮助仿真工程师更准确地模拟焊点在振动环境下的应力分布，提前优化焊盘的设计尺寸与固定方式。很多工程师在做PCB封装时往往只关注 datasheet 上的二维尺寸，忽略了芯片本体的拔模斜度、

　　引脚根部的塑封溢料边界，该模型将这些容易被忽略的结构细节都做了还原，在做元件与周边高器件的间隙核对时，能够覆盖到实际生产中可能出现的尺寸公差带，避免设计阶段预留的间隙在实际装配时因为元件公差出现干涉。另外，针对这类三面出脚的PQFP封装，很多设计新手容易混淆引脚的起始计数位置，模型上也还原了本体上的定位标识特征，能够帮助设计人员在做3D布局时快速核对芯片的安装方向，避免出现封装方向画反的低级错误。在做整机的热仿真分析时，模型的塑封本体材质属性、引脚的金属导热特征也能为仿真提供更贴近实际的物理模型，相比简化的方块模型，能够更准确地模拟芯片工作时的热量通过引脚向焊盘、PCB铜箔传导的路径，帮助热设计工程师合理布置散热过孔与辅助散热结构。
