PTSOP-II型54针表面贴装芯片封装结构

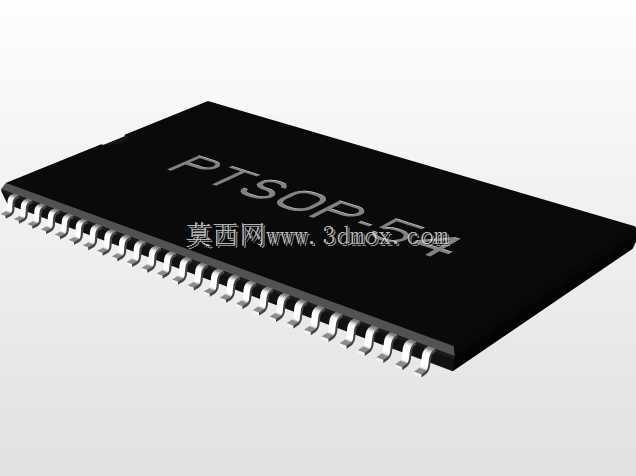

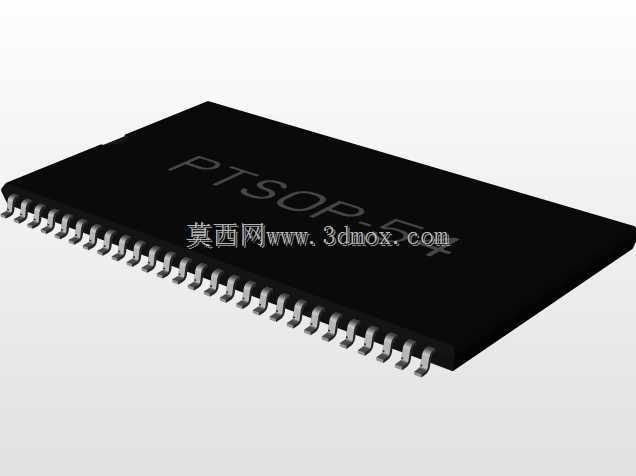

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘设计匹配、生产钢网开制的核心参考依据，这款PTSOP-II封装的54针芯片模型，完全贴合量产级SMD元件的实际外形公差要求，可直接导入各类三维布局场景完成装配校验。不同于插件类封装需要预留引脚穿孔空间，这类薄型小尺寸贴片封装的核心设计逻辑，是在保证芯片内部晶圆绑定、引线键合空间足够的前提下，尽可能压缩封装本体的占板面积与垂直高度，适配高密度贴装的生产需求。从实际安装边界来看，该封装引脚节距为0.8mm，本体长度22.66mm、宽度12.7mm，两侧对称排布的鸥翼型引脚共54个，每个引脚的成型角度、伸出长度、

　　共面度公差都严格遵循行业通用封装规范，建模时完全还原了引脚根部与封装本体的衔接圆角、引脚末端的轻微上翘特征，避免结构校验时出现引脚与周边元件、丝印层、阻焊层的误判干涉。在实际工程应用中，这类封装多用于存储类芯片、接口转换芯片、中小规模逻辑控制芯片的量产封装，对应的SMT贴装工序中，吸嘴取料位置、视觉定位基准点、回流焊温度曲线对应的封装耐热形变区间，都可以依托该三维模型完成前期模拟。设计这类封装模型时，需要优先区分不同厂家同型号封装的细微尺寸差异，比如部分厂家的PTSOP-II封装会在本体一侧设置定位凹角，部分则采用本体丝印圆点作为第一引脚定位标识，这款模型还原了本体顶面的丝印标识区域、引脚的金属哑光质感、

　　封装本体的黑色环氧塑封材质特征，同时严格控制了引脚之间的间隙尺寸，避免在做PCB装配仿真时出现引脚与焊盘对位偏差的问题。对于硬件结构工程师而言，做板卡堆叠设计时，这类贴片芯片的垂直高度直接影响上方屏蔽罩的内空尺寸设计，引脚的横向伸出长度则决定了芯片周边需要预留的走线空间、维修拆焊的操作余量，模型中对封装本体底部与PCB板面之间的间隙也做了准确还原，该间隙是回流焊过程中焊锡爬升、助焊剂挥发的必要空间，建模时如果忽略这个间隙，会导致后续热仿真、结构应力仿真的结果出现偏差。在车载电子、工业控制类高可靠性板卡设计中，这类封装的引脚成型弧度还需要匹配振动工况下的应力释放要求，模型中引脚的弯曲半径完全符合JEDEC封装规范，

　　既保证贴装时引脚与焊盘的充分接触，也能在板卡受冷热冲击、机械振动时，通过引脚的微小形变吸收应力，避免引脚与塑封本体衔接处出现断裂。不少工程师在做前期方案选型时，容易忽略贴片封装的安装边界细节，比如芯片本体两端超出引脚排列区域的塑封飞边尺寸，这个尺寸虽然公差范围不大，但在高密度板卡布局中，若两个芯片相邻布置，飞边的存在可能导致元件贴装时出现顶碰，这款模型准确还原了塑封本体的边缘轮廓，没有过度简化边角特征，能为布局设计提供更贴近实际生产的参考。另外，在做SMT生产线的贴装程序调试时，依托准确的三维模型可以提前模拟吸嘴取料时的贴合面，避免因模型表面特征缺失导致吸嘴位置偏移，造成贴装抛料率升高。对于三维建模从业者而言，这类标准封装模型的建模核心不在于复杂曲面构建，而在于对行业标准尺寸的精准把控，每一个尺寸公差、每一处细微特征，都直接影响下游生产环节的可行性，不能为了建模效率随意简化引脚形态、省略本体的定位特征，否则模型就失去了工程应用价值。
