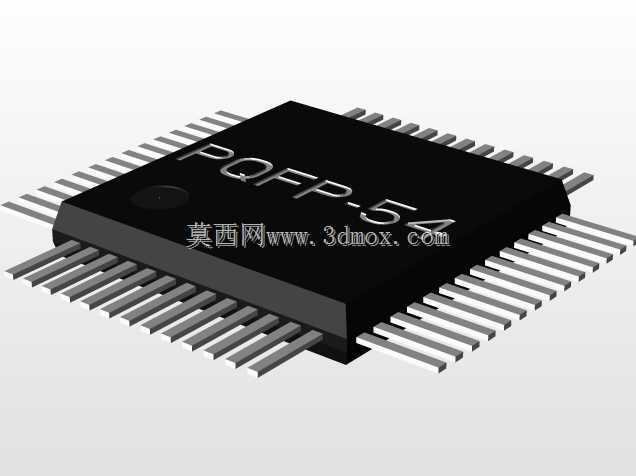

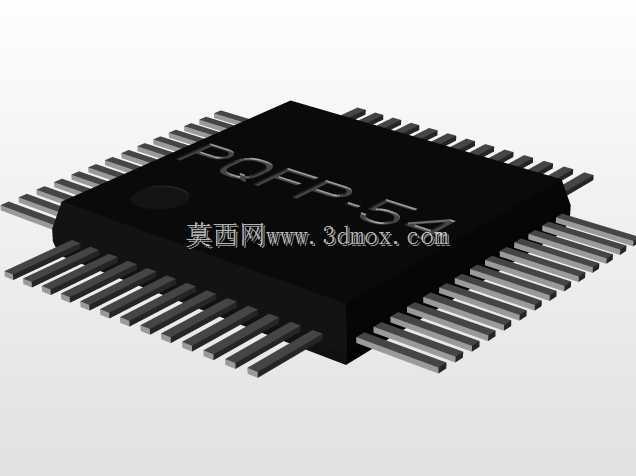

PQFP54引脚贴片芯片封装三维结构

　　做电子设备结构设计这么多年，PQFP封装的芯片几乎是工控板卡、消费电子主板、通讯接口模块里绕不开的表贴元件，这次做的这个54引脚PQFP封装结构，完全是按照量产级SMD元件的实际尺寸还原的，引脚节距严格卡0.65mm，本体外形尺寸控制在9.5x9.5mm的边界内，不管是做PCB布局的干涉检查、焊接工装的定位设计，还是整机装配的空间预留，都能直接调用参考。

　　很多刚入行的结构工程师做板卡堆叠的时候，容易忽略芯片封装的实际引脚成型角度和本体高度，导致后期做回流焊治具的时候出现压件问题，或者外壳装配的时候和散热片、屏蔽罩产生空间冲突。这个模型在构建的时候，特意把每一个引脚的鸥翼成型角度做了还原，引脚伸出本体的长度、引脚末端的共面度都按照实际来料的公差范围做了设定，不是那种简化的方块加薄片的示意模型，做焊盘设计匹配的时候，可以直接对照引脚的宽度、间距来调整钢网开口尺寸，减少虚焊、连锡的工艺风险。

　　从实际应用场景来说，这类54引脚的PQFP芯片大多用在中低端的MCU、接口转换芯片、小型逻辑器件上，常见于工业采集模块、车载小控制单元、家用智能设备的主控板上，做这类设备的结构设计时，往往需要在芯片上方预留散热空间或者屏蔽罩安装位，这个模型把本体的厚度、引脚的高度都做了精准还原，在做整机装配仿真的时候，可以直接测量芯片顶部到外壳内壁的安全距离，避免后期打样出现元件顶壳的问题。

　　设计思路上，没有做多余的外观修饰，完全围绕工程实用来构建：本体部分还原了塑封本体的边角倒角，顶面的标识区域做了凹陷处理，和实际芯片的激光刻印区域的结构一致；引脚部分每一根都单独做了实体，不是阵列的简化面片，做有限元热仿真的时候，可以直接给引脚赋予金属材料属性，模拟焊接后的热传导路径，比那种简化模型的仿真结果要靠谱很多。另外特意把引脚的排列顺序做了对应，第一脚的位置做了标识点，和实际芯片的引脚定义方向匹配，做PCB协同设计的时候，不会出现封装方向搞反的低级错误。

　　安装边界这块，除了本体9.5x9.5mm的占地尺寸，还把引脚焊接后在PCB上的占用外延空间做了实际呈现，引脚末端超出本体的长度每边大概1mm左右，也就是说在PCB布局的时候，这个芯片周边至少要留出11.5x11.5mm的禁布区，避免和周边的阻容件产生干涉，这个细节很多通用封装库都没做准确，实际生产的时候经常出现因为元件间距不够导致的焊接不良、维修拆件困难的问题。另外模型的本体高度控制在常规PQFP封装的标准厚度范围内，做屏蔽罩设计的时候，屏蔽罩的内顶面距离芯片顶面至少要留0.3mm的安全间隙，防止震动的时候屏蔽罩压到芯片本体导致内部晶圆损坏。

　　平时做设计的时候，很多工程师习惯直接调用EDA软件里的2D封装，等到做三维结构检查的时候才发现空间冲突，返工调整布局的成本很高，这种精准的三维封装模型，在方案设计阶段就能把板卡堆叠的空间问题排查掉，尤其是做紧凑型设备的时候，每一寸空间都要抠到位，元件的实际尺寸差0.1mm，可能就会导致整个板卡的布局要重新调整。这个模型在构建的时候，所有的尺寸都经过了实际来料的游标卡尺测量核对，不是照着 datasheet 上的标称值直接画的，把量产元件的实际公差范围也考虑进去了，用在工程设计里完全能满足精度要求，不管是做装配干涉检查、焊接治具设计，还是做产品的爆炸图渲染、维修手册的示意图制作，都能直接使用，不需要再做二次调整。
