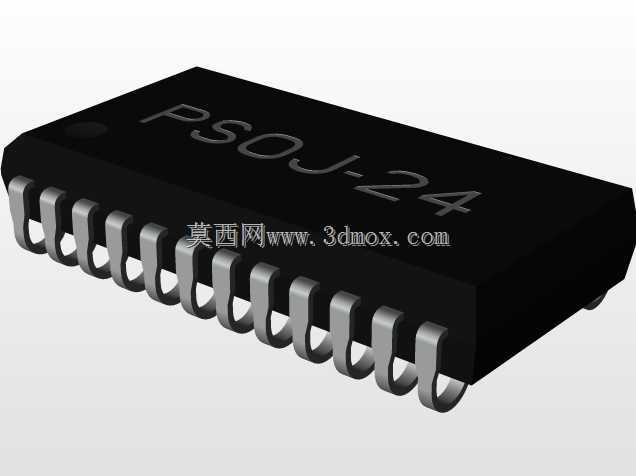

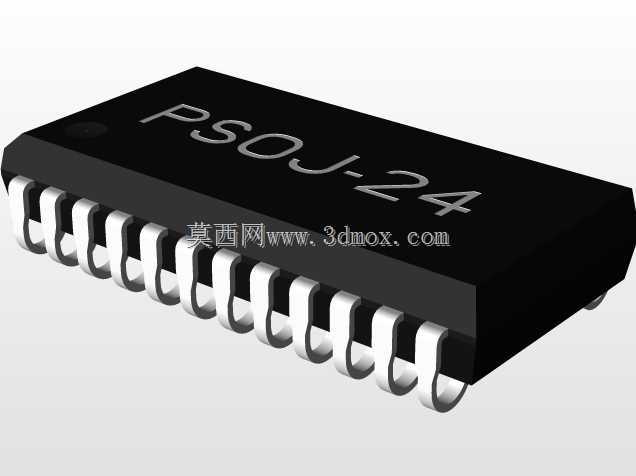

PSOJ24表贴封装电子芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，表贴封装芯片的三维模型是结构干涉校验、装配工艺模拟环节不可或缺的基础要素，本次呈现的PSOJ-24规格表贴芯片，正是针对24引脚小外形封装类器件做的精准结构还原。日常做板卡结构设计时，很多工程师容易忽略表贴器件的实体高度、引脚成型弧度带来的装配间隙问题，比如在紧凑式手持设备内部，芯片上方如果叠加屏蔽罩或者柔性排线，仅靠二维封装尺寸往往会出现0.1到0.3毫米的干涉，这类问题在样机试产阶段才暴露的话，会直接增加改板成本、拉长项目周期，而精准的三维模型可以在设计阶段就完成全装配路径的间隙校验，提前规避这类工艺风险。

　　从实际功能特性来看，这款24引脚的PSOJ封装芯片，引脚节距设定为1.27毫米，属于行业内应用非常广泛的中密度表贴封装规格，既可以承载通用逻辑芯片、接口转换芯片、电源管理芯片的引脚引出需求，又不会因为节距过小提升SMT贴片的工艺难度，对中小批量生产的板卡来说，贴片良率能维持在较高水平。模型还原过程中，重点刻画了引脚的成型结构：鸥翼型引脚的弯折弧度、引脚末端的共面度、引脚与塑封本体的衔接位置都做了等比例复刻，要知道SMT贴片过程中，引脚共面度如果超过0.1毫米，就容易出现虚焊、立碑等焊接缺陷，模型里对引脚形态的精准还原，能帮助结构工程师在做钢网开孔设计、贴片治具定位的时候，更准确地匹配器件实际形态，避免因为模型偏差导致治具适配问题。

　　设计思路上，这款模型没有做多余的简化处理，塑封本体表面的丝印标识位置、本体边角的脱模斜度、引脚表面的金属质感区分都做了对应呈现，不是那种仅做方块加引脚的粗模。很多工程师在做产品三维渲染、装配爆炸图制作的时候，粗模会让整体展示效果大打折扣，尤其是面向客户做方案汇报的时候，精细的器件模型能提升整个方案的专业度。从尺寸边界来看，这款芯片塑封本体长度为16.13毫米，宽度为7.57毫米，本体高度按照常规同规格塑封器件的标准尺寸做了还原，引脚向外伸出的长度、引脚之间的间距严格按照1.27毫米节距排布，在PCB布局时，只要按照二维封装的焊盘位置摆放，三维模型就能和焊盘精准对齐，不会出现模型与封装错位的问题。

　　实际选型应用中，这类PSOJ24封装的芯片常被用在工业采集模块的主控板、车载电子的辅助控制板、家用智能设备的驱动板上，因为1.27毫米节距的封装对PCB制板的精度要求不算苛刻，普通FR-4板材的常规制板工艺就能满足焊盘精度要求，不需要额外做激光钻孔之类的特殊工艺，能有效控制板卡的制造成本。做结构校核的时候，除了校验芯片上方的装配间隙，还要注意芯片周边的元件排布距离，比如贴片电容、电阻的摆放不能太靠近芯片引脚根部，否则会影响贴片时的吸嘴走位，也会给后续的维修拆焊带来不便，借助这个三维模型，可以在布局阶段就直观看到周边元件的空间距离，提前调整元件位置，优化板卡的整体布局密度。另外，在做热仿真分析的时候，塑封本体的尺寸还原精度也会影响仿真结果的准确性，因为芯片的散热路径一部分是通过引脚传导到PCB焊盘，一部分是通过塑封本体表面对流散热，准确的本体外形尺寸能让热仿真的边界条件设置更贴近实际情况，帮助工程师更合理地设计散热结构，比如是否需要在芯片上方添加导热垫、是否需要预留散热通风路径，这些判断都可以依托精准的三维模型提前完成，减少后期样机测试时的热设计整改工作量。
