132引脚直插式PPGA芯片三维结构

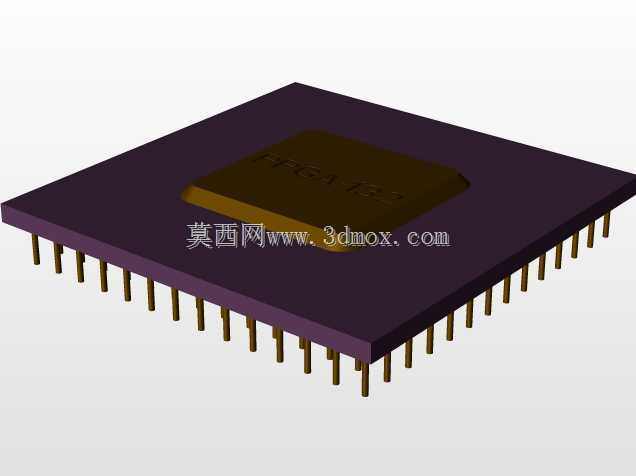

　　在工业控制板卡、嵌入式开发装置、老式通讯设备主板的硬件设计环节，直插式PPGA封装芯片的三维结构建模是板级结构设计中不可缺少的环节，很多刚接触硬件结构设计的工程师容易忽略这类插件芯片的安装边界，导致后期打样时出现芯片与周边电容、接插件干涉，或者引脚过孔间距不匹配无法插装的问题。这款132引脚的THT封装PPGA芯片，引脚采用2.54mm标准节距排布，这是行业内沿用多年的直插器件通用节距，和常规排针、IDC接插件的孔位间距完全兼容，设计PCB封装时不需要额外换算节距参数，能直接匹配通用的过孔焊盘尺寸。芯片本体长宽尺寸均为36.58mm，整体呈正方形扁平结构，中心的芯片核心区域做了凸起的硬质封装层，既可以保护内部的硅晶圆不受外力损伤，

　　也能在波峰焊过程中阻挡焊锡飞溅到核心区域造成短路。从结构设计的角度看，这类直插PPGA芯片的建模重点首先是引脚的长度与直径参数，引脚伸出本体底部的长度需要匹配常规PCB板厚加上波峰焊的引脚预留焊锡长度，过长会导致引脚剪脚工序额外增加工时，过短则容易出现虚焊、焊盘吃锡不足的问题；引脚直径要和PCB过孔的孔径形成合理的公差配合，间隙过大会导致插装时芯片歪斜，间隙过小则会出现插装困难、无法顺利落位的情况。在实际设备应用场景中，这类PPGA封装芯片多用于对抗振性能有一定要求、不需要频繁更换芯片的工业级设备上，和表贴封装的BGA芯片相比，直插式PPGA的焊接不需要专用的回流焊设备，现场维修时只需要普通电烙铁就可以完成拆换，

　　对于运维条件有限的工业现场来说实用性更强。建模过程中需要注意芯片本体四个角的倒角处理，实际生产中塑封芯片的边角不会做绝对的直角，都会有微小的圆弧过渡，这部分细节如果忽略，在做整机结构装配干涉检查时，容易出现芯片和压条、固定卡座之间的假干涉报错，耽误设计进度。另外芯片的引脚排布是四周均匀分布的，每一侧的引脚数量一致，建模时要注意引脚的定位基准，以芯片本体的中心为原点对称排布，避免出现引脚整体偏移导致和PCB封装无法对齐的问题。安装边界方面，芯片本体上方需要预留至少3mm的散热空间，不能直接贴装散热片以外的结构件，因为这类芯片工作时会有一定的温升，密闭空间下热量堆积容易导致芯片工作不稳定；芯片下方和PCB板面之间的间隙要控制在0.

　　5-1mm之间，既可以避免焊接时焊锡 flux 残留无法挥发，也能给引脚的焊接形变预留一定的缓冲空间。很多新手工程师在做板卡建模时，习惯直接调用简化的芯片模型，忽略引脚的实际弯折角度，实际上直插PPGA的引脚并不是完全垂直于本体的，靠近根部的位置有微小的向外倾斜角度，这部分细节如果没有还原，在做虚拟装配时会出现引脚和过孔完全对齐的假理想状态，实际生产中却会因为引脚公差出现插装困难。从功能特性上看，PPGA封装的引脚全部从本体四周引出，相比同引脚数的DIP封装，它的本体尺寸更小，引脚排布密度更高，在有限的板卡面积上可以容纳更多的IO引脚，适合作为主控芯片或者逻辑阵列芯片使用，在早期的可编程逻辑器件、微控制器设计中应用非常广泛。设计这类芯片的三维模型时，还要注意塑封本体表面的平整度，实际芯片的塑封表面不是完全光滑的平面，会有轻微的模具脱模斜度，不过这个斜度非常小，在常规的结构装配检查中可以适当简化，但如果是做芯片的散热仿真分析，就需要准确还原表面的平面度参数，保证散热接触面积的计算准确。在做整机设备的结构布局时，这类直插芯片的位置要尽量远离板卡上的大功率发热元件，比如功率电阻、电源模块等，避免长期高温烘烤导致塑封本体老化变脆，引脚和塑封结合处出现开裂的问题；同时也要远离板卡的安装固定孔位置，防止打螺丝时的外力传导到芯片引脚，造成引脚脱焊或者内部键合线断裂。
