PTSOP-II型32引脚贴片SMD芯片封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的封装选型直接决定了整板的空间利用率、焊接良率与长期运行可靠性，PTSOP-II型32引脚贴片封装作为中小规模集成电路常用的封装形式，广泛应用在存储芯片、接口转换芯片、小型驱动芯片的载体设计中，这类薄型小尺寸贴片封装，相比传统直插封装能大幅压缩板件占用面积，适配波峰焊、回流焊等主流SMT量产焊接工艺，是当前高密度板卡设计中应用占比极高的一类封装结构。

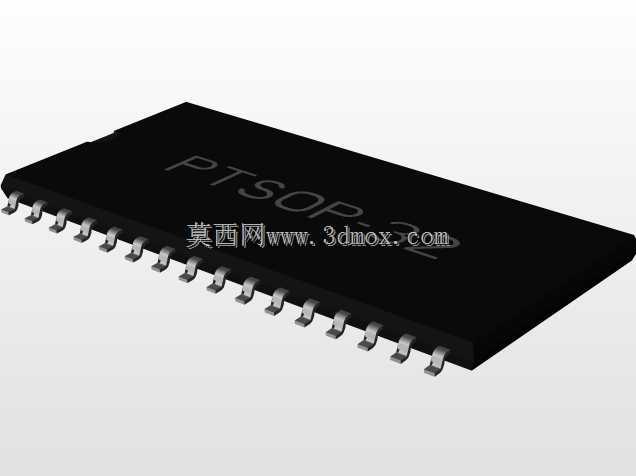

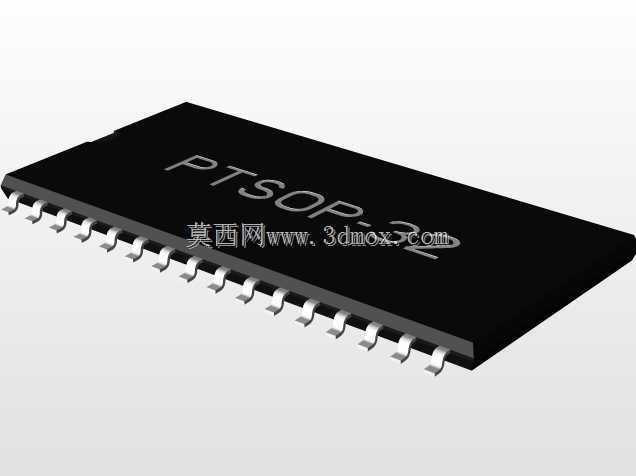

　　从实际设计落地的角度看，这类封装的引脚采用两侧对称排布的鸥翼型结构，引脚节距设定为1.27mm，这个节距尺寸是行业内经过长期量产验证的通用规格，既能够避免引脚间距过小带来的锡桥连焊风险，也不会因间距过大浪费板上布局空间，适配常规0.1mm精度的钢网开孔工艺，普通SMT产线无需额外调整设备参数即可完成批量贴装。封装本体的长度控制在21.17mm，宽度为10.16mm，本体厚度属于薄型封装范畴，在板卡堆叠设计中，能够适配上下板间距12mm以内的紧凑堆叠场景，不会与相邻板件的元器件产生结构干涉。

　　在建模过程中，需要重点把控几个核心尺寸边界：首先是引脚的成型尺寸，鸥翼型引脚的伸出长度、弯折弧度、引脚末端的共面度是建模的核心控制点，共面度偏差需要控制在0.1mm以内，否则在回流焊过程中容易出现虚焊、引脚翘起等不良；其次是封装本体的丝印标识区，本体表面的型号标识区域需要预留足够的平整面，避免因建模时的曲面偏差导致丝印区域错位，影响后续生产环节的元器件识别；第三是封装的安装定位边界，在PCB封装匹配时，本体的占位尺寸需要与焊盘位置严格对应，焊盘的长度、宽度需要与引脚末端的焊接面完全匹配，建模时需要预留0.2mm的工艺公差带，抵消贴片过程中的设备定位偏差。

　　从应用场景的适配性来看，这类32引脚的PTSOP-II封装，常用来承载8位/16位小型MCU、FLASH存储芯片、CAN总线收发芯片、电源管理芯片等器件，在工业采集模块、家用路由器、车载小型控制单元、消费类小家电控制板上都能见到这类封装的身影。相比同引脚数的QFP封装，PTSOP封装的本体更薄，引脚成型工艺更简单，封装成本更低，适合对成本敏感、量产规模大的电子产品；而相比SOP封装，同引脚数下的PTSOP-II本体尺寸更紧凑，能够在相同板面积下排布更多元器件，适配高密度布线需求。

　　设计这类封装三维模型时，不能只做外观的曲面还原，更要从生产装配的实际需求出发，还原每个结构细节的工程意义：比如引脚根部与本体塑封料结合的位置，需要做微小的圆弧过渡，还原实际塑封工艺的溢胶边界，避免建模时出现直角锐边，与实际器件的成型特征不符；本体的四个边角需要做微小的倒角处理，匹配实际塑封模具的脱模倒角，避免模型棱角过于锐利脱离生产实际；引脚的金属表面需要还原哑光锡镀层的质感特征，同时区分引脚焊接面与非焊接面的结构差异，焊接面的平面度需要严格控制，确保在做装配干涉检查时，能够准确模拟引脚与焊盘的接触状态。

　　在做整机结构的干涉检查时，这类贴片芯片的高度尺寸是重点核对项，模型中需要准确还原本体的最高点高度，避免结构件装配时与芯片本体产生挤压，尤其是在带有屏蔽罩、导热垫的板卡设计中，芯片本体与屏蔽罩内壁的间隙需要预留至少0.3mm的安全距离，若间隙不足，长期使用过程中温循带来的形变可能导致芯片本体受压损坏，或者引脚脱焊。另外，在做热仿真分析时，这类封装的塑封本体导热系数、引脚的导热路径也可以依托准确的三维模型进行赋值，仿真计算芯片满负载运行时的温升情况，为板卡的散热设计提供准确的模型依据。

　　很多初级建模人员在做这类电子封装模型时，容易忽略引脚的成型公差，把所有引脚做成完全等长等角度的理想状态，实际上量产的贴片器件引脚会存在微小的角度偏差与长度偏差，建模时可以在合理公差范围内做微小的特征差异化处理，让模型更贴近真实器件的状态，而不是完全理想化的几何结构。同时，塑封本体的分模线位置也需要准确还原，分模线位于本体厚度方向的中间位置，是塑封模具上下模结合的位置，会存在微小的合模台阶，这个细节的还原能够大幅提升模型的写实度，也能在做结构装配检查时，避免因忽略合模台阶带来的尺寸误判。
