PTSOP-II反向26针贴片SMD芯片封装结构

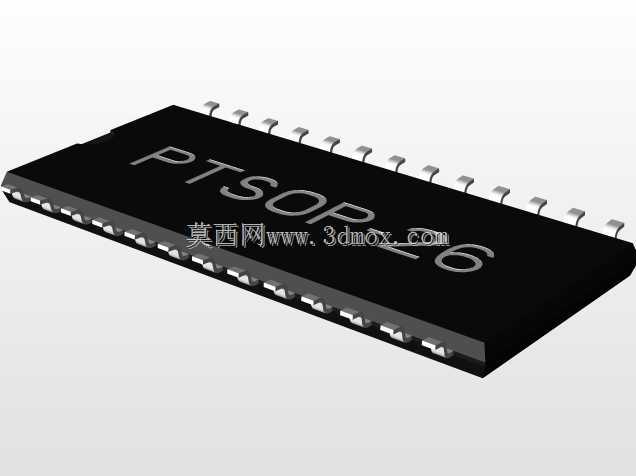

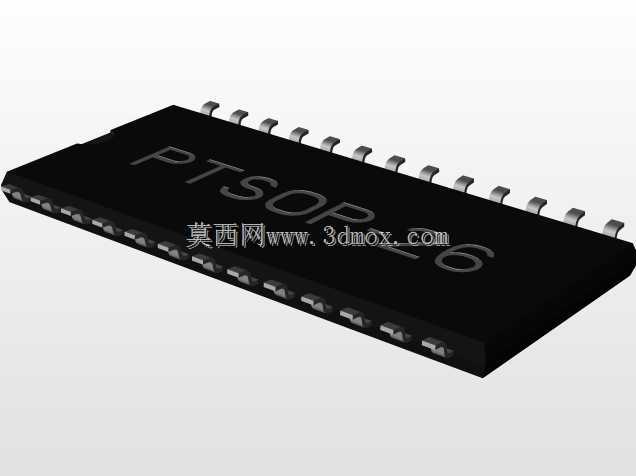

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证的核心参考依据，这款反向引脚排布的PTSOP-II封装芯片模型，正是针对高密度板卡设计场景搭建的精准结构参考。不同于常规正向排布的TSOP封装，该款反向26针的PTSOP封装将引脚顺序做了镜像调整，主要适配部分存储芯片、接口转换芯片的引脚定义需求，在路由器主板、工控采集模块、老式消费类数码产品的主板上十分常见，很多工程师在做老款板卡复刻、替代方案选型时，经常会因为找不到准确的反向封装尺寸导致焊盘画反、贴装后芯片功能失效，这个三维结构刚好能填补这类小众封装的参考空白。从实际设计逻辑来看，这类薄型小尺寸贴片封装的核心设计目标是在有限的板卡空间内，兼顾芯片散热能力、焊盘焊接可靠性与自动化贴装的兼容性，模型还原了封装本体的黑色塑封结构，两侧对称排布的13对共26个鸥翼型引脚，每个引脚的弯折弧度、引脚末端的焊盘接触平面都做了等比例还原，能直接导入PCB结构设计软件做装配干涉检查，避免出现芯片本体和周边电容、电阻、结构件发生空间冲突的问题。尺寸参数上，该封装本体长度控制在17.54mm，宽度为7.62mm，相邻引脚的中心节距为1.27mm，这个节距是早期表面贴装芯片的通用标准节距，适配常规SMT贴片机的吸嘴定位精度，不需要额外定制特殊吸嘴就能完成自动化贴装，引脚伸出塑封本体的长度、

　　引脚根部到塑封边缘的距离都严格按照JEDEC封装标准搭建，在做焊盘设计时，可以直接参考模型的引脚位置确定焊盘的长宽尺寸与间距，避免出现焊盘过大导致连锡、焊盘过小导致虚焊的生产问题。很多刚接触硬件结构设计的工程师容易忽略反向封装和正向封装的引脚顺序差异，在做PCB布局时直接套用正向PTSOP的封装，等到打样贴装后才发现芯片1脚位置对不上，整块板子都要重新改版，造成物料和时间成本的浪费，这个三维模型可以直接在装配环境下和芯片的引脚定义图做对位校验，直观确认1脚标识位置、引脚排布顺序，从设计端规避这类低级错误。从实际生产适配角度，该封装的塑封本体厚度也符合常规波峰焊、回流焊的工艺要求，模型还原了塑封本体表面的丝印区域位置，

　　在做板卡丝印设计时，可以参考这个位置预留芯片型号丝印的空间，避免丝印被芯片本体遮挡，方便后续生产维修时的芯片型号识别。另外，这类薄型贴片封装的引脚成型角度直接影响焊接可靠性，模型里的引脚弯折角度按照行业通用的共面度要求搭建，引脚末端的共面偏差控制在0.1mm以内，和实际量产芯片的引脚成型精度保持一致，在做SMT钢网设计时，可以结合引脚的接触面积调整钢网开孔的厚度与长宽比，保证焊锡量刚好满足引脚焊接需求，不会出现锡膏过多导致的引脚桥接，或是锡膏不足导致的焊接强度不够问题。在做板卡热设计时，也可以借助这个模型的本体尺寸，计算芯片和周边散热结构件的距离，确认是否需要在芯片上方预留散热贴、散热片的安装空间，

　　尤其是在工业级宽温设备的板卡设计中，芯片的散热路径设计直接影响整机的长期运行稳定性，精准的三维封装模型能让热仿真的边界条件更贴近实际情况，提升仿真结果的参考价值。不同于很多简化版的封装模型只做了方块加引脚的粗略外形，这个模型还原了塑封本体的边角倒角、引脚根部的塑封包裹结构、引脚表面的金属镀层质感，在做产品对外的结构展示、装配工艺动画制作时，也能直接调用，不需要再额外做外观细节的优化。对于做芯片替代选型的工程师来说，还可以将不同品牌同参数芯片的封装模型和这个模型做对比，确认引脚位置、本体尺寸的兼容性，在不改动PCB原有设计的前提下完成物料替代，缩短产品的物料切换周期，降低改版带来的额外成本。
