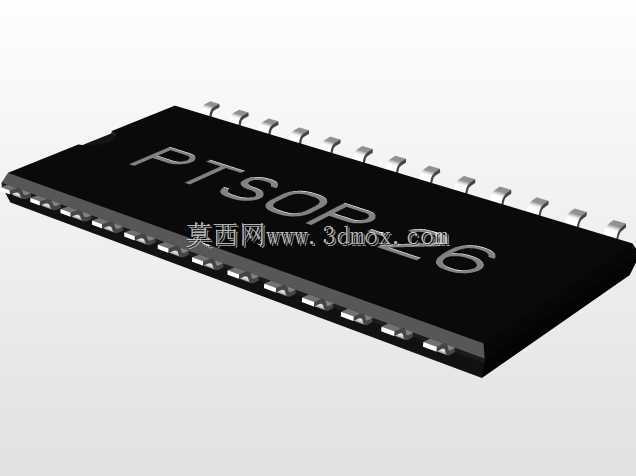

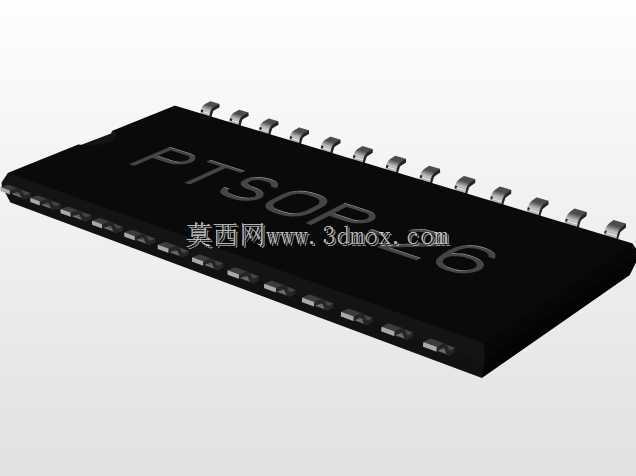

PTSOP-II反向26针SMD贴片芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类封装芯片的三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考要素，这款PTSOP-II反向引脚封装的SMD芯片，正是针对高密度板卡贴装场景设计的薄型表面贴装半导体承载结构。不同于传统直插式芯片需要在PCB上钻设过孔完成固定，该类封装完全依托表面回流焊工艺实现与电路板的电气连接与机械固定，引脚从封装本体两侧反向引出，能够在有限的板卡面积内排布更多引脚，同时兼顾薄型化设备的内部空间占用需求。从实际选型适配角度看，该封装的引脚间距设定为1.27mm，这个间距参数是行业内经过长期工艺验证的成熟规格，既能够避免引脚间距过小带来的锡膏印刷桥连风险，

　　也不会因为间距过大浪费板卡布线空间，适配常规0.1mm厚度钢网的锡膏印刷工艺，普通中速贴片机即可完成拾取贴装，不需要特殊定制的吸嘴与飞达配件，能够适配绝大多数电子制造产线的常规工艺能力。外形尺寸上，封装本体长度控制在17.4mm，宽度为7.62mm，这个尺寸边界在做板卡堆叠设计时需要重点考量，尤其是在多层板卡对插、带屏蔽罩的模块设计中，需要预留出至少0.3mm的本体周边安全间隙，避免贴装过程中元件与周边结构件、屏蔽罩侧壁发生干涉，同时本体厚度方向的尺寸也要和屏蔽罩内腔高度做匹配，防止组装后屏蔽罩压迫芯片本体造成内部晶圆损伤。设计这款三维结构时，首先要还原真实封装的引脚成型角度，反向引出的引脚不是简单从本体侧面垂直伸出，

　　而是带有特定的弯折弧度，引脚末端的焊脚平面要保证共面度误差控制在0.1mm以内，这直接关系到回流焊过程中每个引脚都能和焊盘充分浸润，避免虚焊、立碑等贴装不良问题。本体表面的丝印标识区域做了平整化处理，还原真实芯片的激光打标区域特征，两侧引脚的排布严格对应26针的引脚定义顺序，反向排布的特征要准确呈现，避免结构工程师在做PCB封装匹配时把引脚顺序搞反，导致后续打样的板卡出现电气连接错误。在实际设备应用中，这类封装的芯片常被用作存储模块、接口转换芯片、小功率驱动芯片的承载封装，广泛出现在路由器主板、工业采集模块、车载影音控制板、小型家电控制板等产品内部，因为其薄型化的特征，尤其适合对设备厚度有严格要求的便携式电子产品设计。做结构建模时，

　　不能只做简单的方块加引脚的示意结构，要还原引脚根部和本体塑封材料结合处的过渡特征，以及引脚表面的镀锡层质感，同时要准确标注每个引脚的中心位置，方便结构工程师在做装配仿真时直接提取坐标做焊盘对齐校验。很多初级工程师在做PCB布局时容易忽略封装本体的实际高度，只关注焊盘的二维尺寸，导致后期组装时芯片和上方的散热片、结构加强筋发生碰撞，这款三维模型严格还原了封装的真实外形边界，能够在设计阶段就完成干涉检查，减少后期打样改板的次数。另外，该封装的引脚成型设计考虑了回流焊过程中的热应力释放，弯折的引脚结构能够吸收芯片本体和PCB基材因为热膨胀系数不同产生的应力，避免温度循环过程中引脚断裂或者焊盘脱落的问题，建模时还原这个弯折弧度，也能帮助工艺工程师提前评估焊盘的受力情况，优化焊盘的设计尺寸。在做整机热设计时，准确的芯片外形模型也能帮助仿真工程师划分网格，更精准地模拟芯片工作时的热量传导路径，评估塑封本体表面的温度分布，匹配对应的散热方案，比如是否需要在芯片表面贴装导热硅胶垫，或者预留散热铜箔的铺设空间。
