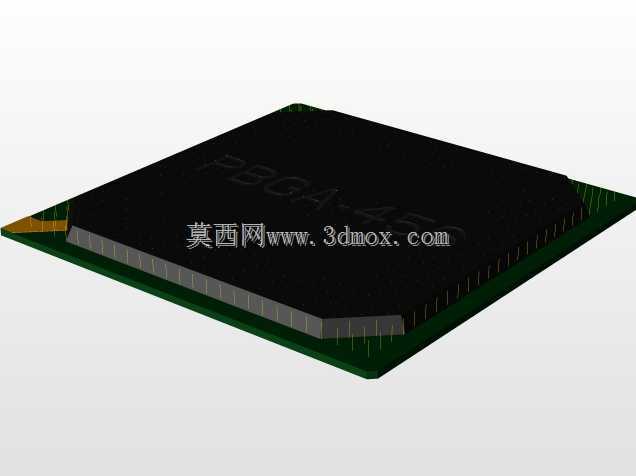

PBGA456球1.27节距表面贴装芯片封装结构

　　在高密度电子装联领域，PBGA封装器件是当前高集成度电路板设计中应用占比极高的核心元器件类型，这类器件的三维结构建模精度，直接影响PCB布局阶段的干涉校验、钢网开孔设计、回流焊治具加工等全流程工艺环节的落地质量。本次建模的PBGA器件采用456个焊球阵列排布，焊球节距设定为1.27mm，器件本体外形尺寸为35mm×35mm，整体采用表面贴装工艺适配常规SMT生产线的加工流程。从实际工程应用场景来看，这类封装的芯片多用于工业控制主板、高端通讯设备板卡、医疗电子核心控制模块等对集成度、信号稳定性要求较高的场景，相比传统QFP封装器件，PBGA封装的焊球阵列排布在器件底部，能在相同本体尺寸下容纳更多引脚，同时缩短引脚传输路径，

　　降低高频信号传输过程中的阻抗不连续问题，适配高速信号传输的设计需求。在建模过程中，首先需要明确器件的安装边界约束：器件底部焊球突出本体底面的高度需要严格匹配行业通用规范，焊球采用截顶球形建模，还原回流焊熔融后与PCB焊盘结合的实际形态，避免在PCB装配干涉检查时出现误判——很多新手建模时容易将焊球建为完整球形，导致计算出的器件安装高度比实际值偏大，进而造成结构设计阶段预留的装配空间冗余，压缩板卡上方其他元器件的布局空间。器件本体的塑封层采用边缘倒角设计，边角处做小圆弧过渡，还原实际塑封工艺的成型特征，本体表面的丝印标识区域做浅凹槽处理，匹配真实器件的激光打标工艺特征，避免建模时将丝印做简单贴图处理导致的结构失真。从设计思路层面，

　　这类SMD封装器件的建模核心不在于外观的相似度，而在于安装配合尺寸的精准度：首先要锁定器件的安装基准面，也就是器件塑封体的底面，所有焊球的高度尺寸都以该基准面为起点向下计算，焊球的中心坐标严格按照1.27mm的节距做矩形阵列排布，最外圈焊球距离器件本体边缘的距离需要符合JEDEC封装规范，避免在做PCB封装匹配时出现焊盘与焊球对位偏移的问题。在实际设备选型应用中，结构工程师拿到这类器件模型时，首先会校验器件与周边散热结构、屏蔽罩、连接器的空间间隙，通常在器件上方需要预留至少0.3mm的间隙适配导热垫的压缩量，器件周边距离板上其他 taller 元器件的距离需要满足回流焊的工艺间距要求，避免出现焊接阴影效应导致的虚焊问题。另外，建模时还需要考虑器件的公差配合：塑封体的外形尺寸公差通常控制在±0.2mm范围内，焊球的共面度公差不超过0.15mm，这些公差带虽然不需要在三维模型中直接体现，但在做结构干涉校验时需要预留对应的公差余量，避免按理想尺寸设计后实际生产出现装配干涉。很多刚接触电子结构设计的工程师容易忽略BGA器件底部的空间需求，实际上PBGA器件底部除了焊球之外，部分型号会有中心散热焊盘的设计，本次建模的456球PBGA器件中心区域预留了对应散热焊盘的贴合面，可直接匹配PCB上的接地散热焊盘设计，方便后续做热仿真分析时直接调用模型的接触面参数。在SMT生产环节，这类器件的三维模型还可用于锡膏印刷检测、贴片头吸嘴选型的校验：

　　器件顶部的吸嘴贴合区域需要做平面度还原，确保模型中顶面的平面特征与实际器件一致，避免选到尺寸不合适的吸嘴导致贴片过程中出现器件偏移、掉件的问题。从长期的工程实践来看，精准的PBGA器件三维模型能大幅减少板卡设计阶段的迭代次数，很多项目中因为器件模型尺寸不准，导致打样后出现器件与散热片干涉、屏蔽罩盖合不严、焊球与焊盘对位偏差等问题，不仅增加打样成本，还会拉长项目研发周期。建模过程中对器件边缘的非对称特征也做了还原，比如器件一角的定位标识点，采用与实际器件一致的凹点设计，方便贴片时的视觉定位校验，避免出现器件贴装方向反向的工艺错误。焊球的排布上，特意还原了真实PBGA器件的角落缺球特征——也就是阵列四个角落的位置通常会去掉1-2个焊球作为定位标识，这一细节很多通用模型库中的模型都会忽略，导致做DFM检查时无法识别器件方向，给生产环节带来隐患。整体模型的结构拆分上，将塑封本体、焊球阵列、顶部标识层做了独立特征建模，方便后续根据不同厂商的器件规格做参数调整，比如调整焊球数量、节距、本体尺寸时，只需要修改对应阵列参数和拉伸尺寸即可快速衍生出同系列不同规格的PBGA器件模型，提升结构设计阶段的器件选型建模效率。
