PBGA641表面贴装芯片封装三维结构

　　在高密度电子组装生产线的PCB布局环节，PBGA类球栅阵列封装元件的占位校核、焊盘匹配、干涉检查一直是结构设计与硬件layout协同的核心痛点，这款PBGA641封装的三维结构模型，正是为解决板级组装阶段的空间匹配问题搭建的。从实际产线应用来看，这类封装多用于高性能处理器、大容量FPGA、高速通信接口芯片的承载，常见于工业控制主板、通信交换设备、高端嵌入式计算模组的板卡设计中，设计人员在开展PCB堆叠设计、结构件避让规划、回流焊治具设计时，都需要精准的元件三维数据作为校核依据，避免出现元件与散热片、屏蔽罩、结构加强筋的空间干涉，同时也能提前验证焊球阵列与PCB焊盘的对位精度，减少打样阶段的组装不良问题。

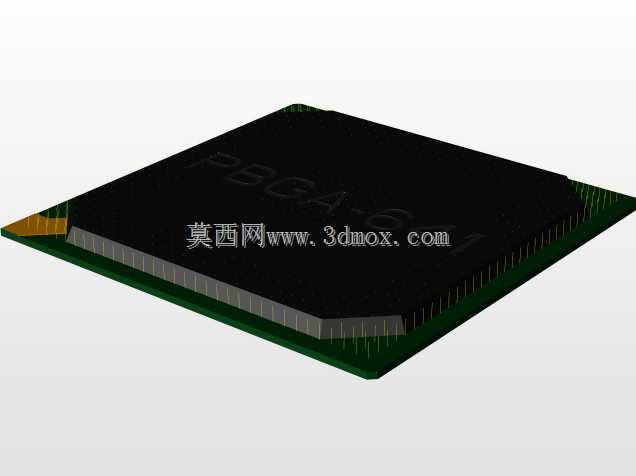

　　这款封装采用表面贴装工艺设计，整体外形为正方形扁平结构，本体长宽均为35mm，属于中尺寸的BGA封装范畴，焊球节距设定为1mm，整圈共排布641个焊球，焊球沿封装底部呈阵列式均匀分布，这种1mm节距的设计在兼顾布线密度的同时，也平衡了SMT产线的加工难度，不会因为节距过小导致焊球桥连不良率上升，也不会因为节距过大浪费PCB板面空间。封装本体采用黑色环氧塑封材质，底部为绿色的BT树脂基板，基板边缘略超出塑封本体，形成一圈窄边，这部分结构在建模时做了精准还原，能够帮助设计人员核对元件丝印框与实体边界的偏差，避免在布局时将元件本体压在丝印线或者相邻元件的禁布区上。

　　从设计思路上看，建模过程完全参照实际量产的PBGA封装尺寸规范做1:1还原，没有做简化处理：塑封本体的边角做了微小的倒角处理，符合实际塑封工艺的成型特征，不会出现尖锐直角的加工误差；底部焊球采用标准球形结构，焊球高度统一，能够准确模拟回流焊熔化前的元件支撑高度，方便设计人员计算元件底部与PCB板面之间的间隙，验证Underfill填充工艺的空间余量，也能为点胶工艺的胶量计算提供参考。封装顶部没有做多余的标识细节还原，重点保留了整体的外形轮廓与安装边界，因为在板级结构校核场景中，核心需要的是元件的最大实体轮廓，而非表面的丝印字符细节，这种取舍既保证了模型的实用性，也避免了不必要的特征导致模型文件冗余，影响大型板卡装配时的软件运行流畅度。

　　在实际选型与设计场景中，这款模型可以直接导入主流PCB设计软件与机械三维软件的协同环境中，作为元件库的标准封装模型使用：在开展主板结构设计时，可以将模型放置在PCB对应焊盘位置，旋转到装配角度后，检查元件上方的散热片安装空间是否充足，侧面的电容、接插件等相邻元件是否与本封装存在干涉，设备外壳的内壁、固定柱等结构是否会压到元件本体；在SMT产线的钢网设计、吸嘴选型环节，也可以借助模型的外形尺寸数据，确认吸嘴的吸附面是否能够完全贴合封装顶部中心区域，避免出现吸嘴吸附偏移导致的贴装不良问题；在回流焊温度曲线调试阶段，模型的尺寸参数也能帮助工艺人员估算元件的热容量，匹配对应的温区温度设置，减少因为元件吸热不均导致的虚焊、焊球开裂等问题。

　　需要注意的是，这类PBGA封装对安装共面度要求较高，建模时严格保证了所有焊球的底部端面处于同一基准平面，能够准确模拟元件贴装到PCB上的实际状态，不会出现模型本身的平面度误差导致的虚拟装配误判。同时封装基板的边缘厚度、塑封本体的高度都按照行业通用规范做了精准设定，能够帮助设计人员准确计算板卡组装完成后的整体堆叠高度，为设备外壳的内腔尺寸设计提供可靠依据，避免出现外壳盖合后压到元件顶部导致的元件损坏问题。在高速信号板卡设计中，还可以借助这个模型的焊球排布，提前规划过孔的位置，避免信号过孔与焊球出现重叠，同时也能为电源层、地层的分割提供参考，保证信号回流路径的连续性，减少高速信号的阻抗不连续问题。
