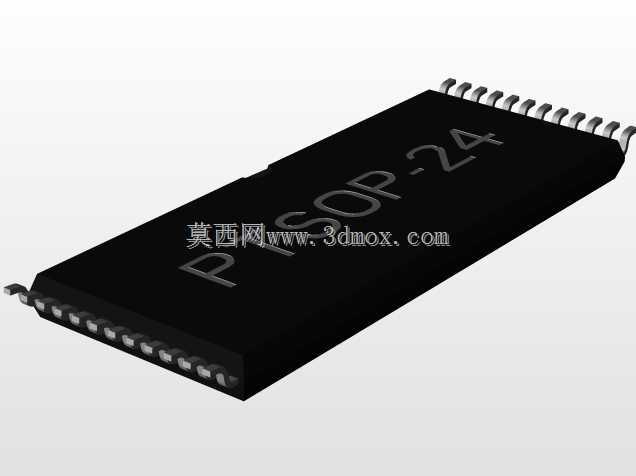

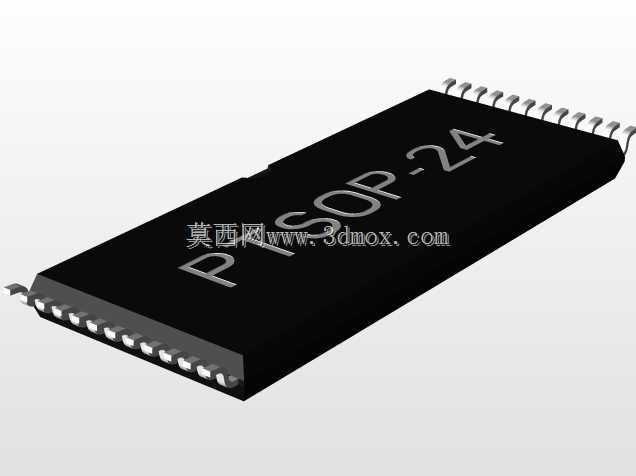

PTSOP24反向引脚贴片SMD芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，表贴封装元器件的选型与封装库建模直接决定了整板的可制造性与空间利用率，这款24引脚的薄型小尺寸表贴封装，是针对高密度布板场景优化的反向引脚封装形态，区别于常规同向引脚的TSOP封装，其引脚反向排布的设计能够适配特定走线拓扑的PCB布局需求，减少板层过孔数量，缩短高频信号的走线长度，降低信号传输过程中的阻抗不连续风险。从实际应用场景来看，这类封装常被用于存储芯片、接口转换芯片、小功率驱动芯片的承载，在便携设备的主板空间受限区域，比如智能穿戴设备的主控周边、工业传感器的信号调理板、车载影音模块的解码电路中，这类薄型表贴器件能够在有限的板卡厚度空间内完成贴装，不会因为器件本体高度过高影响整机组装的堆叠公差。

　　从设计思路层面拆解这款封装的结构，首先是引脚的螺距设定为0.5mm，属于细间距表贴封装的常规参数区间，这个间距值能够在24个引脚的排布下，将器件本体的宽度控制在合理范围内，同时兼顾SMT贴装的工艺窗口，不会因为引脚间距过小导致锡膏印刷连桥的不良率攀升。引脚采用鸥翼型成型结构，反向弯折的设计让引脚的焊接面与器件本体的相对位置和常规TSOP形成镜像，在PCB上对应焊盘的排布也需要做镜像匹配，这种设计的优势在于当板卡上相邻器件的走线方向存在冲突时，可以通过反向封装的器件调整引脚出线方向，避免走线绕远带来的信号延迟，尤其是在并行总线的布线场景中，同组信号的等长要求较高，反向封装能够让部分数据线的出线直接连接到对应过孔，无需在器件下方走蛇形线等长。

　　外形尺寸方面，器件本体长度控制在14.4mm，宽度为6.0mm，本体厚度属于薄型封装范畴，安装后的器件顶面与PCB板面的高度差控制在1.2mm以内，这个尺寸边界能够适配绝大多数带屏蔽盖的板卡组装需求，屏蔽盖的内腔高度通常预留1.5mm的安全间隙，该封装的高度不会与屏蔽盖发生结构干涉。引脚的伸出长度经过精确计算，焊接后引脚与焊盘的重合长度满足IPC-A-610的三级验收标准，既不会因为引脚过短导致焊接强度不足，也不会因为引脚过长占用多余的板卡空间，相邻引脚之间的绝缘间隙满足爬电距离要求，在常规的民用电子设备工作电压下，不会出现引脚间打火的绝缘风险。

　　在SMT生产环节，这款封装的焊盘设计需要匹配钢网的开口比例，0.5mm间距的引脚对应的钢网开口厚度通常选择0.12mm，开口宽度按照引脚宽度的90%设定，能够有效控制锡膏的印刷量，减少回流焊过程中的锡珠生成概率。器件的本体边缘设置了清晰的定位标识，在首件贴装的视觉识别环节，贴片机的相机能够快速抓取本体的极性标记，避免贴装反向导致的整板报废。从结构可靠性角度来看，鸥翼型引脚的成型角度经过优化，能够承受板卡弯折带来的应力，在板卡做分板操作或者整机跌落测试时，引脚能够通过微小的形变吸收应力，不会出现引脚从本体根部断裂的失效模式。对于三维建模从业者而言，搭建这类封装模型时需要严格把控引脚的共面度，所有引脚的焊接面必须处于同一平面，共面度公差控制在0.1mm以内，否则在虚拟装配验证环节无法准确模拟实际贴装的干涉情况，也会影响后续PCB封装库的导出精度。建模过程中还需要还原本体表面的丝印标识区域，虽然丝印属于工艺标识，但在整机的结构验证中，丝印区域的位置不会与周边的结构件发生摩擦，避免长期使用后丝印磨损导致的维修识别困难。
