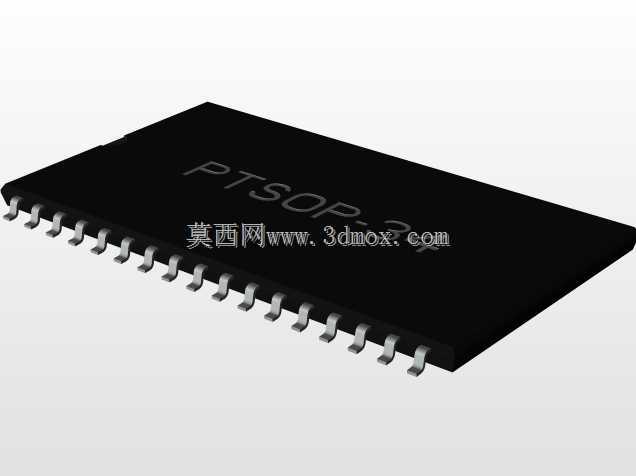

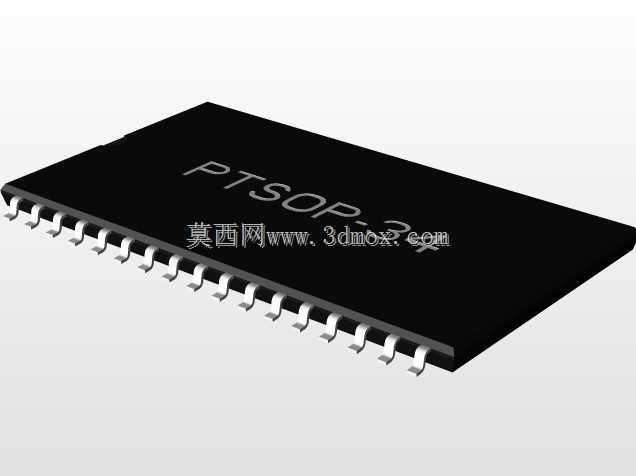

PTSOP-II型34针SMD贴片芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装芯片的三维模型是结构干涉检查、焊盘匹配验证、钢网开孔设计的核心参考依据，这款PTSOP-II型34针贴片封装的三维建模，完全围绕实际SMT生产装配、板卡空间适配的工程需求搭建，没有冗余的装饰性结构，所有几何特征都对应量产器件的真实物理边界。做板卡结构设计的工程师都清楚，SOP类封装的引脚共面度、引脚伸出长度、本体与PCB的间隙，直接决定回流焊后的良率，很多新手建模时容易忽略引脚末端的爬锡角度、本体底部的悬空高度，导致导出的STEP模型导入PCB软件后，和焊盘位置出现偏差，或者做热仿真时无法准确计算器件与板面的空气对流间隙。这款模型在搭建时，

　　先以JEDEC标准中PTSOP-II封装的尺寸规范为基准，先确定本体的长宽高边界，本体长度控制在22.66mm，宽度12.7mm，这个尺寸刚好适配常规4层板上电源管理、信号转换类芯片的布局空间，不会和周边0805阻容、接插件出现空间冲突。引脚部分按照1.27mm的标准节距排布，34个引脚分别布置在本体两侧长边上，每个引脚的厚度、弯折弧度都完全对应量产冲压引脚的成型参数，引脚末端的焊区长度预留了0.8mm的有效焊接长度，既保证焊锡的浸润面积足够，又不会因为引脚过长导致相邻引脚连锡。很多工程师在做高密度板卡布局时，容易忽略芯片本体和周边 tall 器件的高度差，比如在芯片旁布置电解电容、立式接插件时，如果芯片本体高度建模不准，

　　就会导致外壳装配时出现顶壳问题，这款模型的本体高度严格按照塑封料的实际成型尺寸设置，本体边缘的倒角也和真实塑封工艺的脱模斜度一致，不会出现直角棱边导致的装配干涉误判。从设计思路上看，这个模型没有做简化处理，哪怕是引脚和本体结合处的包胶结构、本体表面的标识区域平面都做了还原，不是那种用长方体加薄片引脚凑出来的简易模型，导入热仿真软件时，可以直接在本体表面设置热功耗参数，引脚部分可以设置导热系数，模拟实际工作时的热量通过引脚传导到PCB焊盘的路径，不需要再对模型做几何修复。在实际生产场景中，SMT生产线做吸嘴取料高度设置、飞达料槽宽度调整时，也可以参考这个模型的本体尺寸，提前验证吸嘴吸附面的平整度，避免因为本体表面弧度建模错误，

　　导致吸嘴取料时出现偏移、掉料的问题。另外，做板级三防漆涂覆工艺验证时，这个模型的本体与PCB的间隙尺寸准确，可以模拟三防漆在器件底部的流动范围，避免出现涂覆盲区或者漆液流到引脚接触区的问题。很多开源的封装模型要么尺寸偏差大，要么几何面有破面，导入结构软件后需要花大量时间修复，这个模型的所有几何面都是闭合实体，不管是做装配干涉检查、还是做整机的跌落仿真应力分析，都可以直接调用，不需要额外的几何清理工作。对于刚接触电子结构设计的工程师来说，这个模型也可以作为PTSOP类封装建模的参考模板，对照引脚排布规律、本体尺寸比例，快速掌握表贴芯片封装的建模逻辑，避免在尺寸标注、引脚定位上出现低级错误，毕竟在实际项目中，一个封装尺寸的偏差，可能导致整板打样后无法焊接，带来数万元的打样损失和项目延期风险。
