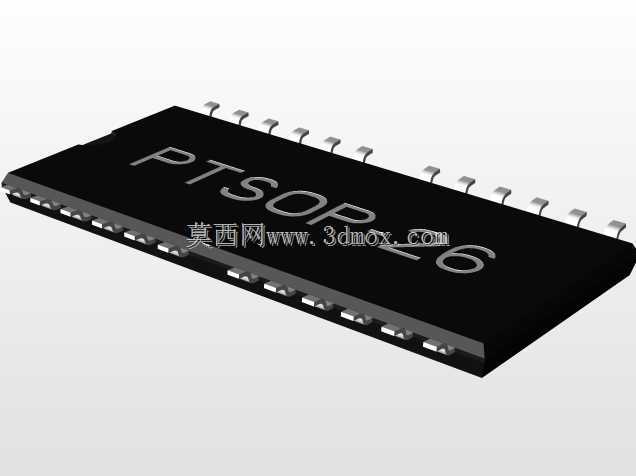

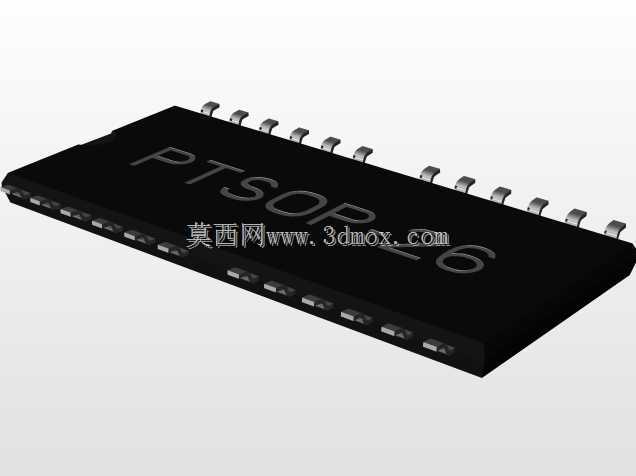

PTSOP-II反向24针SMD贴片芯片封装结构

　　在消费电子、工业控制板卡的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘匹配设计的核心参考依据，这款PTSOP-II反向引脚的SMD芯片封装，正是针对高密度板卡设计场景搭建的精准结构参考。日常做板卡堆叠设计时，不少工程师容易忽略反向引脚封装的引脚排布差异，导致投板后出现芯片装反、引脚与周边走线干涉的问题，这个模型完全还原了实物的引脚朝向与本体轮廓，能直接导入PCB结构设计环节做装配校验，省去反复核对封装尺寸的冗余步骤。

　　从实际使用场景来看，这类薄型小尺寸贴片封装多用于存储芯片、电源管理芯片的量产封装，在路由器主板、工业采集模块、车载控制单元这类对板卡厚度有严格限制的设备中应用广泛，相比传统直插封装，它的贴装效率更高，占用板卡面积更小，适合回流焊批量生产工艺。做结构设计时需要注意，这类反向引脚封装的1脚标识位置与常规正向PTSOP封装相反，模型上清晰还原了本体表面的丝印标识位置，能帮助设计人员在布局阶段快速确认芯片安装方向，避免生产环节出现反向贴装的批量质量问题。

　　设计这款模型时，完全参照实际量产的封装尺寸公差搭建，本体长度控制在17.4mm，宽度为7.62mm，引脚节距严格遵循1.27mm的行业标准，引脚的伸出长度、本体底部与PCB板面的间隙都按照SMT贴装的工艺要求做了还原，既保证模型能用于三维结构的干涉检查，也能匹配焊盘钢网的开孔设计参考。很多新手工程师在做封装库时容易忽略引脚的成型角度，导致仿真贴装时出现引脚与焊盘对位偏差的问题，这个模型里的每一个引脚都还原了实际SOP封装引脚的鸥翼成型角度，引脚的厚度、宽度都和实物保持一致，导入装配环境后可以直接模拟贴装后的状态，检查芯片周边的电容、电阻等分立器件是否和芯片本体存在高度干涉。

　　在板卡热设计环节，这个模型也能提供准确的本体轮廓参考，设计散热片贴装位置时，可以根据模型的本体顶面尺寸匹配导热垫的裁切尺寸，避免导热垫过大溢出到引脚区域造成短路风险。做整机结构的限位设计时，比如板卡上方有结构压条、屏蔽罩的场景，可以通过模型的高度参数确认预留的装配间隙是否足够，避免压条顶住芯片本体导致焊接后引脚受力虚焊。另外在做自动化贴片机的吸嘴选型参考时，模型的顶面平整区域尺寸也能作为吸嘴直径选择的依据，确保吸嘴能平稳吸取芯片，不会出现吸偏、掉件的问题。

　　不少工程师在做三维样机评审时，因为缺少精准的元器件模型，只能用简化方块代替，经常到样机试装阶段才发现芯片和周边结构件干涉，不得不重新改板，拉长整个项目的研发周期。这个封装模型的所有外形边界都严格按照实物尺寸建模，没有做过度简化，无论是引脚的细节还是本体的倒角都和实物一致，能在设计阶段就提前暴露结构干涉问题，减少试产阶段的改板次数。针对高密度板卡的双面贴装场景，还可以通过这个模型检查背面贴片元件和正面芯片的高度重叠区域是否满足板卡厚度的设计要求，避免双面元件顶碰造成装配故障。
