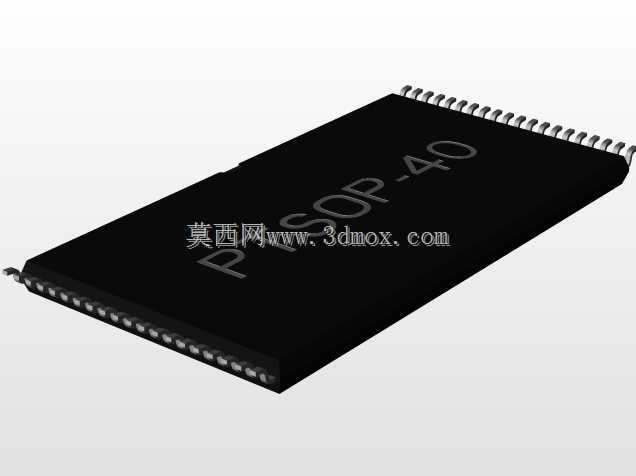

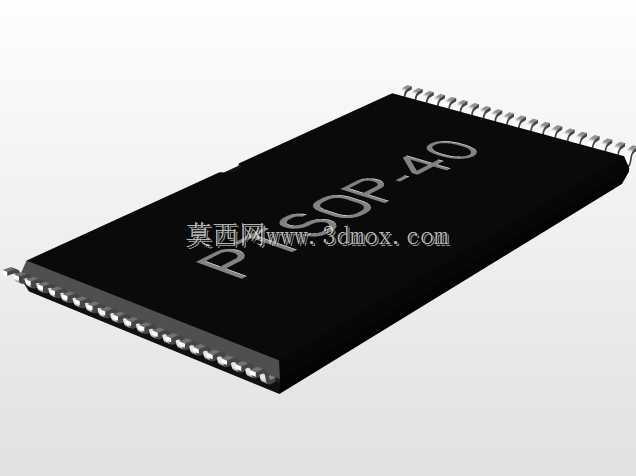

PTSOP-I型40针反向贴片SMD芯片封装结构

　　在消费电子、工业控制板卡、嵌入式硬件开发的PCB布局环节，表贴封装芯片的安装适配性直接决定整板的布线效率与焊接良率，这款40引脚的反向PTSOP封装器件，是针对高密度板卡空间受限场景设计的表贴式半导体承载结构，日常多用来装载存储、接口转换类的半导体裸片，在路由器主板、工业采集模块、老式消费类数码产品的主控板上都能见到同规格封装的应用。做板卡结构设计时，很多工程师容易忽略反向引脚的排布差异，这款封装的引脚反向设计，刚好适配部分布线时需要将芯片信号引脚朝向板卡内侧走线的场景，能减少顶层走线的过孔数量，降低信号传输的路径长度，对高频信号的完整性有一定帮助。从安装边界来看，这款封装本体宽度为18.4mm，长度方向尺寸为10.0mm，

　　引脚采用0.5mm的标准螺距设计，焊盘的设计需要严格匹配引脚的伸出长度，两侧引脚的共面度公差控制在0.1mm以内，才能适配回流焊的工艺要求，避免出现虚焊、连锡的生产问题。设计这类封装三维模型的时候，首先要确认引脚的成型角度，PTSOP封装的引脚是从封装本体侧面伸出后向下弯折，贴装时引脚末端与PCB焊盘完全接触，反向排布的引脚顺序需要和常规正向PTSOP做明确区分，避免封装库调用时出现引脚定义错位的问题，很多新手工程师在做封装库时容易把正反向的引脚序号搞混，投板后直接导致芯片功能失效，这类细节在三维建模阶段就要把引脚的序号标识做在本体丝印层，和实际芯片的丝印点位对应。实际选型应用时，要注意这款封装的本体高度，在板卡堆叠设计时，

　　芯片上方的结构件避让空间需要预留至少1.2mm的间隙，避免组装时结构件压到芯片本体造成封装开裂。不同于BGA类的球栅阵列封装，这类翼型引脚的表贴封装，维修时的拆焊难度更低，对于小批量试制的板卡来说，后期调试更换芯片的操作门槛更低，不需要专用的BGA返修台，用普通的热风枪就可以完成拆换。在做PCB的封装匹配时，焊盘的宽度要比引脚的实际宽度宽出0.1mm左右，长度方向要预留出引脚末端的拖锡位置，这样回流焊时焊锡的浸润效果更好，形成的焊点强度更高，能通过常规的振动、跌落可靠性测试。另外这类封装的本体材质是阻燃级的环氧树脂，耐高温特性符合无铅回流焊的温度曲线要求，建模时本体的倒角、引脚的圆角细节都要还原，不能做过度简化，

　　否则在做结构干涉检查时，容易出现实际组装和仿真结果不符的问题。很多做硬件结构协同设计的场景下，精准的封装三维模型能提前发现板卡和外壳之间的干涉问题，比如部分紧凑型的塑料外壳，内部的支撑筋位置如果刚好和芯片本体冲突，在三维装配阶段就能提前调整，不用等到开模后再修模，能大幅缩短产品的开发周期。针对0.5mm螺距的细引脚设计，布线时相邻引脚之间的线宽要控制在0.2mm以内，线间距满足制板厂的工艺能力，避免出现线距不足导致的短路问题，而三维模型里的引脚位置精度，直接决定了PCB封装库的坐标准确性，建模时每一个引脚的定位坐标都要和官方的封装手册完全对齐，不能有累计误差，否则批量贴装时会出现偏移问题。
