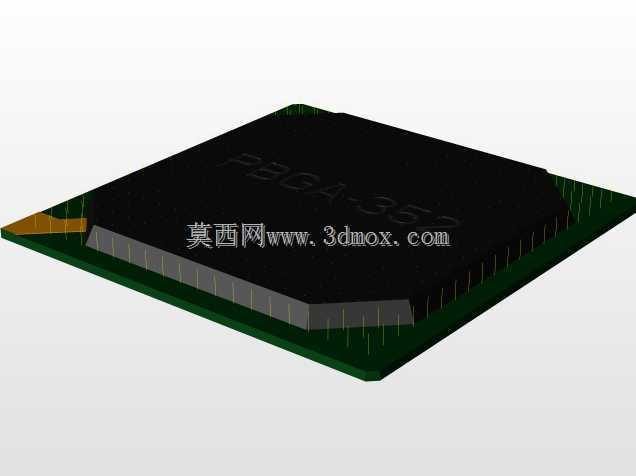

PBGA352球表面贴装芯片封装三维结构

　　在高密度电子组装的产线设计环节，这类PBGA封装器件的三维结构是PCB布局、SMT贴装工装开发、回流焊治具设计的核心参考依据，不少刚接触高速板卡设计的工程师，容易忽略封装实体的安装边界，只参考 datasheet 上的平面焊盘尺寸，最后往往出现贴装时吸嘴吸附偏移、焊球对位偏差、器件与周边结构件干涉的问题。这款352球的PBGA封装，焊球节距设定为1.27mm，整体外形长宽均为27mm，属于中高密度的面阵列封装范畴，在工业控制板卡、中端通讯设备主板、嵌入式计算模块上的应用十分广泛，相比同引脚数的QFP封装，它的引脚寄生参数更小，信号传输路径更短，能更好地适配百兆级以上的信号传输需求，同时焊球均匀分布在器件底部，

　　焊接后的机械应力分布更均匀，抗振动冲击的表现要优于周边引脚的封装形式。从结构设计的角度看，这类封装的三维建模首先要明确安装高度的边界，塑封主体的厚度、焊球的成型高度直接决定了PCB布局时的上方避让空间，不少结构工程师在做机壳内部的堆叠设计时，只计算PCB板厚与器件标称高度，忽略焊球熔融焊接后的塌陷量，最后出现机壳压件、散热片装配间隙不足的问题。建模过程中，焊球的排布要严格对应节距参数，边缘焊球距离塑封本体侧边的距离需要留出足够的公差余量，这部分尺寸直接影响SMT产线上视觉对位系统的识别精度，要是焊球位置偏移超出公差范围，贴片机的光学检测环节就会抛料，直接影响产线的生产效率。另外，塑封本体的边角做了小尺寸的倒角处理，

　　这部分细节不是无关紧要的造型，而是为了在贴装吸嘴取件时减少边角的应力集中，避免吸嘴下压时造成塑封本体的暗裂，同时在回流焊的升温过程中，倒角结构能让热气流更顺畅地流过器件侧边，减少封装本体上下表面的温差，降低焊球虚焊、封装翘曲的概率。做PCB封装匹配的时候，不能只把三维模型当做干涉检查的摆设，要结合模型的实体尺寸核对钢网的开窗设计，1.27mm节距的焊球对应的钢网开窗比例、厚度选择，都要和焊球的实际直径匹配，不然容易出现焊膏量不足导致的虚焊，或是焊膏过多导致的相邻焊球桥接短路。在做整机的振动仿真分析时，这类大尺寸BGA封装的实体模型是重要的载荷输入项，它的重量分布、焊接后的连接刚度，直接影响板卡在振动环境下的焊点疲劳寿命计算，

　　要是模型简化过度，把塑封本体做成等密度的方块，忽略内部芯片基板的重量分布，最后仿真得到的焊点应力结果会和实际测试值偏差很大，没法给可靠性设计提供有效参考。不少工程师在做这类封装建模时，会把焊球做成理想的球体，实际上回流焊完成后，焊球会因为重力和焊盘的浸润作用形成略扁的椭球形态，这部分形态的还原，能让后续的焊点应力仿真、热变形匹配计算的结果更贴近实际生产状态，避免设计阶段的仿真结果过于理想化，到试产阶段才发现焊点可靠性不足的问题。另外，封装底部的焊球阵列里，要注意区分信号焊球、电源焊球和接地焊球的排布位置，虽然三维结构上所有焊球外形一致，但在做热仿真分析时，接地和电源焊球的导热路径更短，是封装内部热量传导到PCB的主要通道，建模时如果能对应上引脚定义区分焊球的热属性参数，能让整个板卡的热仿真结果准确度提升不少，避免出现核心芯片结温计算偏差过大，导致散热设计冗余不足或是过度设计增加成本的问题。在SMT产线的工装设计环节，这个三维模型还能用来验证吸嘴的选型是否合理，吸嘴的吸附面要避开塑封本体表面的丝印标识区域，同时吸附面积要足够保证取件的稳定性，要是吸嘴尺寸选得过大，会碰到器件侧边的其他元器件，选得过小则会在高速贴装时出现器件掉落的问题，这些细节都需要精准的三维模型做前期的虚拟验证，减少试产阶段的工装调整时间。
