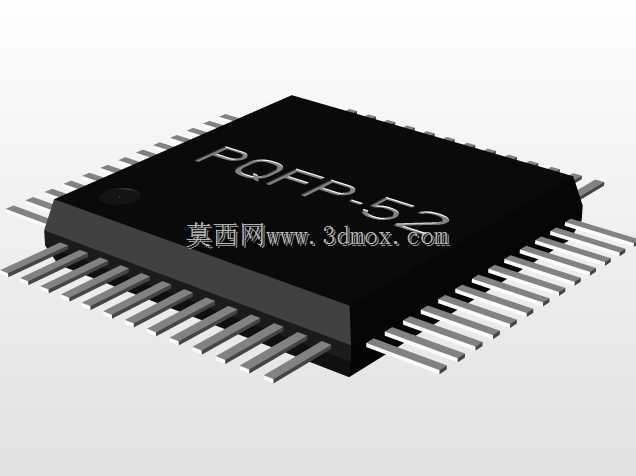

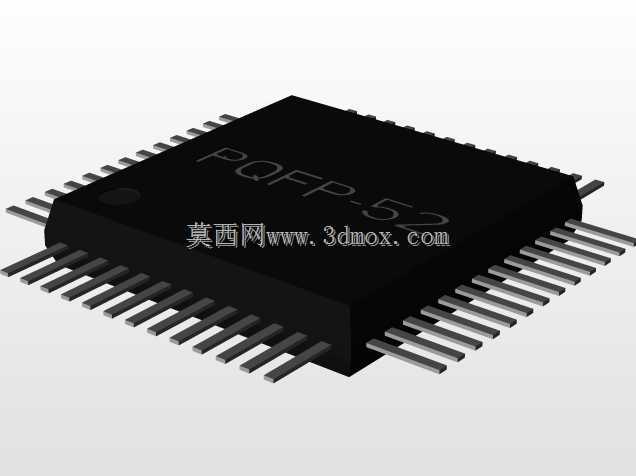

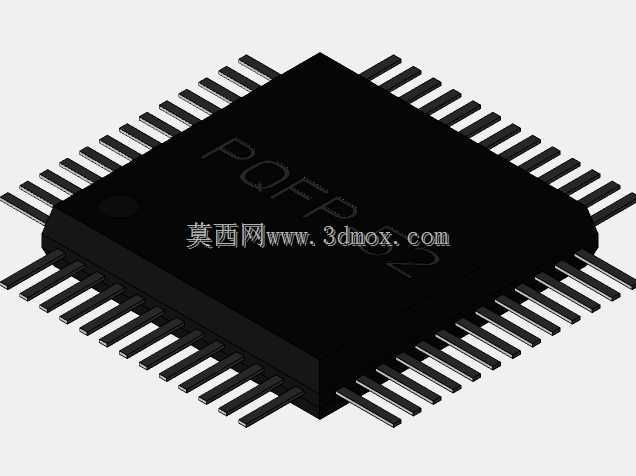

PQFP52引脚SMD封装芯片三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，PQFP封装的贴片芯片是极为常见的表贴元器件，这类52引脚的短引脚塑封芯片，广泛应用在主控MCU、接口转换芯片、信号处理芯片的封装选型中，做板级结构设计时，精准的芯片三维模型是完成PCB与结构件干涉校验、贴片工艺模拟、整机装配间隙确认的核心基础。这款模型还原的是1mm引脚间距、14x14mm本体宽度的PQFP52短直引脚SMD芯片，建模时完全遵循实际量产芯片的尺寸公差规范，本体塑封部分的边角倒角、引脚的冲压成型弧度、引脚共面度的细节都做了还原，没有过度简化结构特征。从实际工程应用角度来说，这类表贴芯片的三维模型，首先要满足SMT贴片生产线的钢网开孔、吸嘴选型校验需求，

　　模型里引脚的宽度、引脚伸出塑封本体的长度、引脚之间的间隙都和实际物料一致，结构工程师在做PCB布局时，可以直接调用模型校验芯片和周边屏蔽罩、散热片、接插件的装配间隙，避免出现芯片安装后和周边结构件顶死的问题，也能提前确认贴片时吸嘴吸附的本体区域是否平整，有没有结构凸起影响吸附稳定性。设计这类芯片模型的时候，首先要明确安装边界：芯片的塑封本体是14mm见方，引脚从本体四个边引出，每个边均匀分布13根引脚，引脚中心间距1mm，引脚末端到本体中心的距离要符合SMD回流焊的工艺要求，不能出现引脚过长导致焊接桥连、或者引脚过短导致焊接虚焊的尺寸偏差。另外塑封本体表面的标识区域、引脚的镀层厚度对应的实体尺寸，也都按照行业通用的物料规范做了还原，

　　不会出现模型尺寸和实际物料偏差过大导致的结构设计失误。在做整机结构设计时，这类芯片的上方如果要布置散热硅胶垫、金属屏蔽罩，模型的本体高度参数可以直接作为设计输入，确认屏蔽罩的内空高度是否满足安全距离要求，避免屏蔽罩压到芯片本体或者引脚造成短路。很多初级工程师在做板级建模时，容易忽略芯片引脚的成型角度，把引脚做成完全平直的结构，实际上量产的PQFP短引脚芯片，引脚末端会有轻微的向内弯折角度，保证回流焊时引脚和PCB焊盘能够充分贴合，这个细节在模型里也做了准确还原，能够支撑贴片工艺的模拟仿真，提前预判焊接时的引脚共面度问题。另外在做产品的跌落仿真、热仿真分析时，精准的芯片模型也能提供准确的质量分布、热阻参数对应的实体结构，

　　让仿真结果更贴近实际工况，不会因为模型简化过度导致仿真结果失真。这类封装的芯片因为引脚数量适中，布线难度较低，在中低端的工控板、家电控制板、消费电子外设板卡上应用量非常大，对应的三维模型也是结构工程师常用的标准件模型，调用时不需要反复核对尺寸，可以直接导入装配体完成布局，大幅提升板级结构设计的效率，减少反复打样验证的次数。建模时还考虑了不同三维软件的装配兼容性，模型的坐标系原点设置在芯片本体底部的中心位置，和PCB封装库的原点保持一致，导入PCB装配文件时可以直接和封装坐标对齐，不需要额外调整位置，避免出现坐标偏移导致的装配错误。引脚部分的实体做了单独的实体分组，在做热仿真时可以单独给引脚赋予金属材料属性，本体部分赋予塑封材料属性，不需要再对模型做二次拆分处理，能够直接对接仿真分析的前处理流程。
