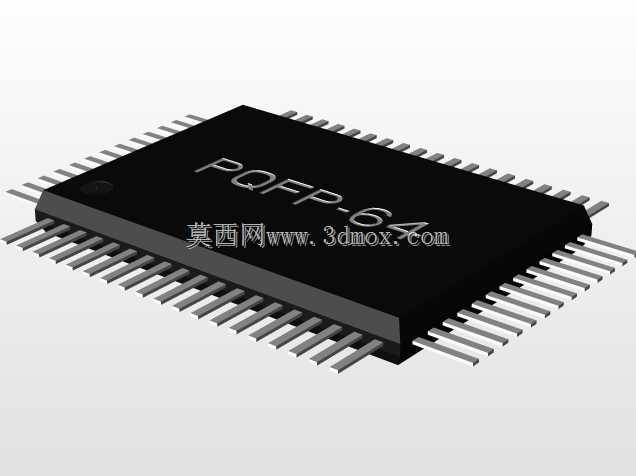

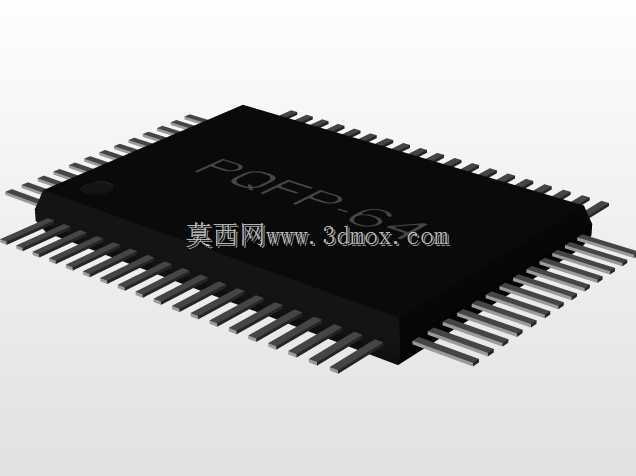

PQFP64封装SMD直针芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类芯片的封装尺寸精度直接决定了SMT产线的良率，PQFP64封装的贴片芯片是目前中端主控、接口转换类电路应用极广的元器件类型，这类64引脚的方形扁平封装器件，在做板级堆叠设计、焊盘钢网开孔校核、结构干涉检查时，精准的三维模型能大幅减少打样阶段的试错成本。这款PQFP64封装芯片采用1mm引脚间距设计，本体长宽尺寸控制在20x14mm范围，属于薄型四方扁平封装的常规规格，引脚从封装四个侧面引出，呈海鸥翼状平直向外延伸，直针式的引脚形态在SMT回流焊过程中，焊锡爬升高度更容易通过AOI检测，相比LGA类底部引脚封装，焊接后的目视检查难度更低，

　　维修拆焊时的热风加热均匀性更好，对维修人员的操作门槛要求更低。做结构设计时，首先要明确芯片的安装边界：本体底部到PCB板面的悬浮高度需要控制在0.15-0.25mm区间，这个高度既可以保证焊锡在引脚与焊盘之间充分浸润，又能避免贴装压力过大导致芯片本体开裂，引脚伸出本体的长度为1.2mm，其中可焊接的有效引脚长度为0.8mm，设计焊盘时宽度需要比引脚厚度宽0.2mm，长度方向预留0.3mm的焊锡溢出空间，防止相邻引脚之间出现连锡短路。从实际应用场景来看，这类封装芯片常被用在工业采集模块的主控电路、路由器的交换芯片、老式显卡的显存供电控制、家电主控板的MCU单元中，在做整机结构的限位设计时，芯片本体上方的散热空间需要预留至少3mm，

　　如果是带散热片的应用场景，还要考虑散热片粘贴后的总高度，避免和上方的屏蔽罩、结构壳体出现干涉。建模过程中，引脚的排布是核心细节，四个边的引脚数量各为16根，相邻引脚中心间距严格控制在1mm，四个角落位置需要留出0.5mm的无引脚缺口，这个位置是SMT贴装时的视觉定位基准点，做模型时不能将引脚延伸到角落区域，否则会导致贴片机视觉识别误判。芯片本体的边角做了0.3mm的倒角处理，避免生产转运过程中边角崩裂，本体表面的丝印区域做了微凹处理，和实际芯片的激光丝印质感匹配，在做整机的BOM表可视化装配时，能直观区分不同封装的芯片型号，避免物料错领。很多初级结构工程师在做PCB布局的结构校核时，容易忽略芯片引脚的成型角度，

　　这款直针型PQFP封装的引脚向下弯折角度为90度，弯折处的圆角半径为0.1mm，如果建模时直接做直角弯折，会导致引脚的应力集中模拟结果失真，在做振动工况下的焊点疲劳仿真时，计算出来的焊点寿命会比实际值偏高，留下可靠性隐患。另外在做波峰焊治具设计时，芯片本体的下方需要做对应的避空腔，避空腔的边缘要比芯片本体大1mm，防止治具碰到引脚导致贴装偏移，模型里精准的本体轮廓可以直接导出作为治具加工的参考线，不需要二次测量实物尺寸。对于做三维元件库的工程师来说，这款模型的坐标原点设置在芯片本体底部的几何中心，和EDA软件里的封装原点规则保持一致，导入到Altium Designer、Cadence等PCB设计软件时不需要重新调整坐标，直接就能匹配对应的2D封装焊盘，大幅提升元件库的搭建效率。在做设备的电磁兼容设计时，芯片本体的高度和引脚长度也会影响高频信号的阻抗匹配，精准的三维尺寸可以帮助仿真工程师更准确地建立信号完整性模型，提前预判高频信号的反射、串扰问题，减少后期改版次数。
