PQFP80封装SMD直针芯片三维结构

　　在消费电子、工业控制板卡、车载电控单元的PCB布局设计环节，表面贴装类封装芯片的三维模型是结构干涉校验、焊盘匹配设计、装配工艺模拟的核心参考要素，这款PQFP80引脚的SMD封装芯片模型，完全贴合量产器件的实际外形特征，能直接导入各类三维布局场景完成前置校验工作。从实际工程应用的场景来看，这类80引脚的PQFP封装器件，常被用于微控制器、逻辑接口芯片、信号转换类芯片的封装载体，在工业PLC IO扩展板、车载车身控制模块、家用智能家电主控板、通信终端信号处理板上都有极高的应用占比，板级结构设计阶段如果缺少精准的器件三维模型，很容易出现器件与周边接插件、结构壳体、散热片的空间干涉，或是焊盘引脚对位偏差导致的SMT贴片不良问题。

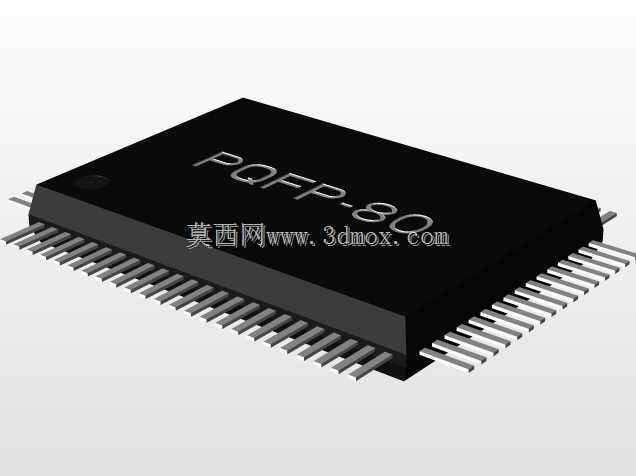

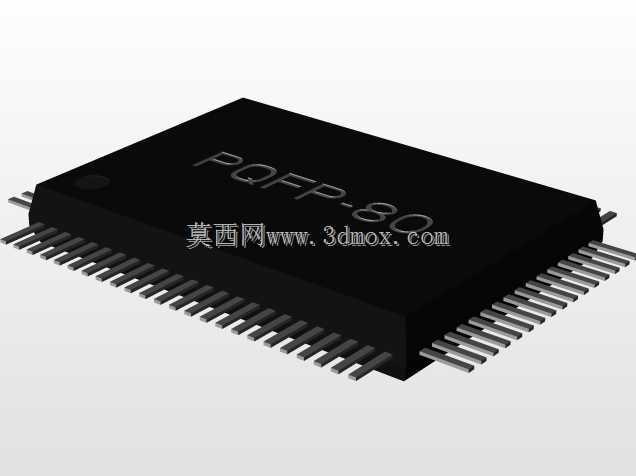

　　这款模型还原的器件采用0.8mm引脚间距设计，本体宽度控制在14mm，长度20mm，属于薄型QFP封装的常规尺寸区间，所有引脚均为直出式鸥翼造型，引脚伸出本体的长度、引脚厚度、引脚弯折弧度都完全匹配量产器件的实际公差范围，在做PCB焊盘设计匹配时，可以直接参考模型的引脚排布确定焊盘的长度、宽度以及相邻焊盘的安全间距，避免出现焊盘设计过大导致的连锡、或是焊盘过小导致的贴片虚焊问题。做结构设计校验时，不仅要关注器件本体的长宽尺寸，还要预留出SMT贴片时的器件吸嘴取件空间、回流焊后的器件高度冗余、以及后期维修拆焊时的热风枪操作空间，这款模型在本体顶面做了平整的吸嘴接触区域还原，本体厚度也符合常规PQFP封装的2.5mm以内的厚度标准，

　　在做壳体开模的避让槽设计时，可以直接以模型的最大外轮廓作为避让边界，不需要额外预留过多冗余空间，能有效压缩板卡的整体布局尺寸，提升整机的空间利用率。从建模思路来看，这款模型没有做过度的细节简化，既没有省略引脚根部的塑胶本体倒角，也没有刻意夸张引脚的弯折角度，所有结构特征都围绕实际生产装配的校验需求搭建：塑胶本体的边角做了符合实际注塑工艺的微小圆角处理，避免模型棱角过于尖锐导致的装配干涉误判；每一根引脚的金属部分都做了等厚处理，引脚之间的间隙完全符合0.8mm间距的封装标准，能准确模拟引脚之间的安全绝缘距离；本体顶面的标识区域做了平整化处理，方便设计人员根据实际选用的芯片型号添加对应的丝印标识参考。在做整机装配模拟时，

　　这款模型可以和PCB板模型、周边的电容电阻、接插件、散热结构做完整的装配干涉检查，比如当芯片上方需要加装导热硅胶垫或是金属散热片时，可以直接通过模型测量芯片顶面到壳体的实际距离，选定合适厚度的导热材料，避免散热片压接过紧导致的芯片本体开裂，或是间隙过大导致的散热效率不足问题。对于SMT产线的工艺编程人员来说，精准的器件三维模型还可以用来校验贴片吸嘴的取件位置、贴片时的下压行程，避免出现吸嘴偏移导致的器件贴装偏位，或是下压行程过大导致的引脚变形问题。很多设计人员在板级布局初期习惯用简化的方块模型代替实际器件模型，往往会忽略引脚伸出本体的长度、本体底部的悬空高度这些细节，等到实际打样时才发现器件和板上的其他高位元器件出现干涉，或是波峰焊时引脚长度不足导致的透锡不良，这款模型完整还原了器件本体底部到PCB板面的悬空高度，能帮助设计人员提前确认板上走线的高度冗余，避免器件安装后压到板上的表层走线或是丝印标识。在做高密度板卡布局时，80引脚的PQFP器件周边往往需要布置0805、0603封装的阻容元件，通过精准的三维模型可以准确把控周边器件的摆放距离，既保证贴片时的工艺安全距离，又能最大限度压缩板卡的整体尺寸，这对于对空间要求严苛的车载电子、可穿戴设备类产品来说尤为重要。
