PQFM封装贴片式SMD芯片三维结构

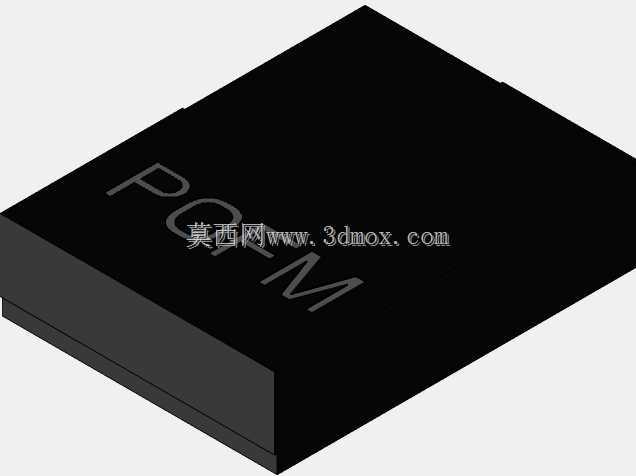

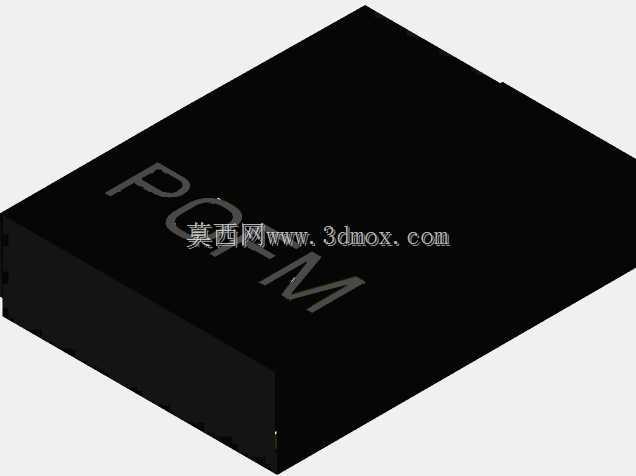

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作里，表面贴装器件的三维模型准确性，直接决定了后期结构干涉检查、SMT钢网开制、回流焊治具设计的可靠性，很多新手工程师在做板级结构配合时，往往忽略封装本体的实际高度、引脚共面度带来的装配间隙问题，等到打样回来才发现芯片和上方屏蔽罩、散热片产生硬干涉，不得不重新改板拖慢项目进度。这款PQFM封装的贴片芯片模型，严格按照实际量产器件的外形尺寸构建，本体长度8.1mm、宽度6.1mm、整体高度2mm，建模时特意还原了塑封本体的边角脱模斜度、顶面丝印区域的凹陷特征，以及本体侧面引脚的成型弧度，没有做过度的理想化直角简化，完全匹配SMT产线上实际物料的外形公差范围。从设计思路上来说，

　　这类SMD芯片的三维建模核心不是还原内部晶圆的复杂结构，而是要精准卡控所有和装配相关的边界尺寸：首先是塑封本体的最大外形轮廓，要考虑到塑封工艺带来的本体尺寸正公差，避免在布局时和相邻的贴片电容、电阻预留间隙不足；其次是引脚的伸出长度和弯折角度，PQFM封装的引脚是从本体侧面引出向下弯折，建模时引脚的共面度偏差控制在0.1mm以内，和实际器件的引脚成型参数一致，能直接用于SMT贴装的吸嘴取件高度模拟、焊盘对位检查；最后是本体底部的散热焊盘区域，模型里预留了和实际器件一致的底部裸露金属区域的凹陷深度，方便结构工程师在做PCB散热设计时，匹配对应的散热过孔布局和导热垫厚度选型。在实际的设备应用场景里，

　　这类PQFM封装的芯片常被用在电源管理模块、信号处理电路、小型驱动控制板上，因为封装尺寸紧凑，贴装后占用PCB板面面积小，适合高密度布板的便携类电子产品，比如手持检测设备、小型物联网终端、车载传感器模块里都能见到同封装的器件。做板级三维装配的时候，这个模型可以直接导入常用的PCB结构设计环境，和板上的接插件、结构件、屏蔽罩做干涉检查：比如当芯片上方需要覆盖金属屏蔽罩时，可以直接用模型的2mm总高度来计算屏蔽罩的内空高度，预留出0.2-0.3mm的安全间隙，避免屏蔽罩压到芯片本体造成器件损坏；如果芯片需要额外贴装小型散热片，也能根据顶面的平面尺寸，匹配合适尺寸的散热片，确认散热片安装后不会和周边的高器件产生碰撞。

　　很多工程师在找这类封装模型的时候，经常遇到模型尺寸不准的问题，要么是本体高度做高了0.5mm导致屏蔽罩装配不上，要么是引脚位置偏移导致和焊盘对位偏差，这款模型在构建时反复核对了封装的行业标准尺寸，所有和装配相关的形位公差都按照量产器件的常规公差带做了还原，不需要使用者再二次调整尺寸就能直接用于结构评审。另外，模型还原了塑封本体的哑光黑色表面质感、顶面丝印的字符区域特征，在做产品效果渲染、装配工艺演示的时候，也能更贴近实际产品的视觉效果，不会出现模型和实物外观差异过大的问题。对于刚接触板级结构设计的工程师来说，用精准的封装模型做布局练习，也能更快建立起SMD器件的装配间隙概念，避免在实际项目里出现低级的尺寸匹配错误。
