PBGA388球表面贴装芯片封装结构

　　在高密度电子装联领域，PBGA封装器件是当前高性能计算、通信设备主板上应用占比极高的核心承载部件，本次呈现的388球PBGA封装结构，完全围绕表面贴装工艺的实际生产要求构建，所有结构细节均贴合量产级SMT产线的装配公差要求。从实际应用场景来看，这类封装器件多用于算力板卡、工业控制核心板、高端通信交换设备的核心电路承载，相比传统QFP、PLCC封装，PBGA的焊球阵列排布能够在更小的基板占用面积下，实现更多的IO引脚引出，同时大幅缩短信号传输路径，降低高频信号传输过程中的寄生参数影响，适配高速数字电路的信号完整性要求。

　　设计过程中首先锚定的核心边界是安装适配性，器件整体长宽尺寸均为35mm，属于中尺寸面阵封装范畴，焊球节距设定为1.27mm，这个节距参数是当前量产SMT产线能够稳定实现批量贴装、焊接良率达标的成熟参数区间，既不会因为节距过小导致钢网开孔难度陡增、连锡缺陷率上升，也不会因为节距过大浪费基板布线空间。焊球总数388个，按照均匀面阵排布在封装基板的底部，中心区域预留一定的无球空间，兼顾核心区域的散热路径设计与电源地引脚的低阻抗回路布置。

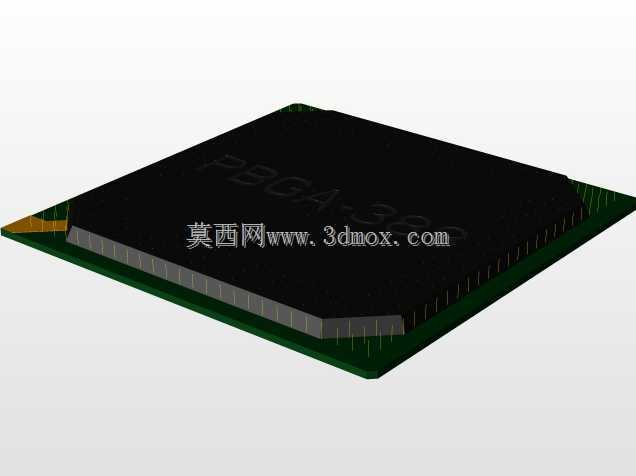

　　从结构功能特性来看，封装主体采用黑色塑封料模塑成型，塑封体边缘做了微小的倒角处理，避免模塑过程中应力集中导致的本体开裂，同时在贴装过程的吸嘴拾取环节，倒角结构能够引导吸嘴快速对位，减少拾取偏移的概率。塑封体底部的绿色阻焊层基板，严格按照焊球位置做了阻焊开窗设计，每个焊球对应的焊盘采用铜面镀镍金工艺，保证焊球与基板焊盘的结合强度，同时避免长期使用过程中焊盘氧化导致的焊接失效。封装整体的厚度控制也贴合常规板卡的装配空间要求，不会因为器件过高影响后续的散热器装配或者机箱内部的层间间隙。

　　在建模逻辑上，完全还原了量产器件的实际装配干涉边界，没有添加多余的工艺辅助结构，所有外形尺寸均可以直接导入PCB设计软件作为器件封装的3D校核模型，用于在结构设计阶段检查器件与周边电容、电阻、散热器、结构加强筋的间隙是否满足装配要求，避免后期打样阶段出现器件干涉的问题。对于SMT产线的工艺编程人员来说，这个模型也可以直接用于贴片机的吸嘴路径仿真、回流焊炉的温度场分布模拟，因为模型准确还原了塑封体的体积与基板的材质分层，能够更精准的计算不同温区下器件的受热膨胀量，提前优化回流焊的温度曲线，减少虚焊、焊球开裂、爆米花效应等典型焊接缺陷。

　　不同于很多简化的芯片封装模型，这个结构完整还原了焊球的球形轮廓，每个焊球的直径、共面度都按照行业标准设定，在做装配仿真的时候，可以准确模拟焊球熔融焊接后的高度变化，计算焊接完成后器件本体与PCB板面的实际间隙，这个间隙参数对于后续底部填充工艺的胶水填充量计算、填充路径设计非常关键，间隙过小会导致胶水填充不充分，间隙过大则会导致胶水用量浪费、固化后应力分布不均。另外，塑封体表面的标识区域也做了平整化处理，贴合实际器件的激光打标区域特征，在做整机外观渲染的时候也能呈现更真实的效果。

　　从选型适配的角度来说，这个尺寸的PBGA器件适配的PCB板厚通常在1.6mm到2.4mm之间，对应的焊盘设计采用非阻焊定义焊盘，能够获得更好的焊接可靠性，模型的尺寸精度控制在0.02mm以内，完全满足结构设计阶段的公差校核要求，不管是做板卡的堆叠设计，还是做整机的内部空间布局，都可以直接调用这个模型进行干涉检查，不需要再额外核对器件手册的尺寸参数，能够大幅缩短结构设计阶段的器件建模时间，减少因为尺寸核对错误导致的设计返工。
