示波器探头Y型固定支架结构设计

　　在电子测试测量作业场景中，示波器探头的固定一直是一线测试人员容易忽略却直接影响测试效率的细节——手持探头进行长时间信号采集时，手部的微小抖动会带来波形基线漂移，多通道同步测试时多根探头的走线杂乱也容易造成误碰、信号串扰，这款Y型探头支架正是针对这类现场痛点开发的配套固定结构。

　　从实际使用场景出发，这款支架主要适配台式示波器的桌面测试工位，既可以固定在示波器顶部的安装孔位，也可以通过夹持结构固定在测试工作台边缘，为探头提供稳定的支撑点位，解放测试人员的双手，尤其适合需要长时间记录波形、多探头同步比对的测试场景，比如电源纹波长时间监测、电路板多节点信号时序测试、功率模块动态响应测试等工况，能有效减少人为操作带来的测试误差。

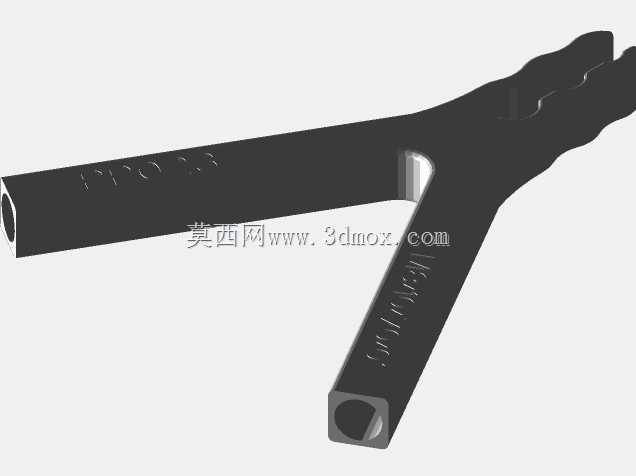

　　结构设计上采用分叉式Y型布局，主干段为平直的安装臂，分叉段预留探头卡位结构，能够同时承托两根示波器探头，卡位处做了贴合探头圆柱外壳的圆弧过渡，不会刮伤探头的绝缘外皮，同时保证探头放置后不会出现径向滑动。安装端采用标准M8螺钉连接结构，适配市面上大多数示波器预留的顶部M8安装螺孔，安装臂厚度控制在10mm，保证结构刚性的同时不会过度遮挡示波器的操作面板与显示屏视线，从安装基准面到探头承托位的有效长度为70mm，预留了足够的走线空间，探头线缆可以顺着支架臂规整排布，避免线缆弯折角度过大造成的内部芯线损伤。

　　设计过程中重点考量了安装边界的适配性，支架头部采用0度平直弯曲角度，没有额外的上翘或下弯结构，一方面降低了注塑或机加工的成型难度，另一方面保证探头安装后保持水平伸出的姿态，探头前端的探针可以垂直对准被测电路板的测试点，不需要额外调整探头角度就能保证探针与测试点的可靠接触。支架表面做了哑光黑色处理，避免桌面灯光反射造成的示波器屏幕反光干扰，边角位置全部做了R2以上的圆角过渡，没有尖锐棱角，防止测试过程中剐蹭操作人员手部或者刮伤被测电路板的阻焊层。

　　从结构强度角度验证，10mm厚度的臂身采用工程塑料材质时，自身重量控制在20g以内，不会对示波器顶部安装位造成额外的负载，同时悬臂状态下挂载两根常规10:1无源探头时，臂身末端形变量小于0.3mm，不会因为探头自重造成支架下垂偏移，保证探头位置的长期稳定性。分叉的两个承托臂间距经过反复调整，既保证两根探头之间不会互相干扰，也不会因为间距过大造成支架整体占用过多桌面空间，适配大多数常规尺寸的电子测试工作台布局。

　　实际装配过程中，只需要将支架安装臂的基准面贴紧示波器的安装面，穿入M8螺钉拧紧即可完成固定，不需要额外的定制安装配件，后期如果需要调整探头的伸出长度，也可以通过在安装臂与安装面之间增加调整垫片的方式微调伸出距离，适配不同尺寸的被测件测试需求。探头放置位预留了0.5mm的间隙余量，适配直径在8mm-10mm之间的主流无源电压探头，不需要额外的锁紧结构就能依靠探头自身的防滑橡胶外壳与卡位的摩擦力实现固定，取放探头时只需要单手操作即可完成，不会打断测试流程的连贯性。

　　针对现场测试的复杂工况，支架的结构设计还考虑了耐化学品性能，常规的助焊剂、无水乙醇擦拭不会造成表面腐蚀或形变，长期使用不会出现卡位松动、臂身变形的问题，相比3D打印的自制探头支架，这款结构的尺寸精度更高，安装配合间隙控制在0.1mm以内，安装后不会出现晃动感，长期重复使用的一致性更好。
