RC1202A液晶模块PCB安装固定垫片

　　在工业控制终端、嵌入式人机交互界面、小型智能检测设备的板级装配环节，显示模块与主控PCB之间的安装间隔固定一直是容易被忽略却直接影响整机可靠性的细节。这款适配RC1202A规格LCD模块的安装垫片，正是针对这类板级装配场景的实际需求设计的结构件，解决了液晶模块直接贴装PCB带来的元件干涉、散热空间不足、装配应力挤压屏幕等常见工程问题。

　　从实际设备装配的角度看，这类垫片的核心作用是在LCD模块与主控电路板之间构建稳定的安装间隔，既保证液晶模块的安装定位精度，又为PCB板上对应位置的贴片元件、焊盘预留足够的安全空间，避免屏幕背部与PCB元件发生硬接触，防止运输、使用过程中的振动导致元件刮蹭屏幕背光层或者造成焊盘虚焊。在带触控功能的同规格显示模块装配中，合适的安装间隔还能抵消部分按压触控带来的结构形变，避免屏幕受力不均出现水波纹、显示异常等问题。

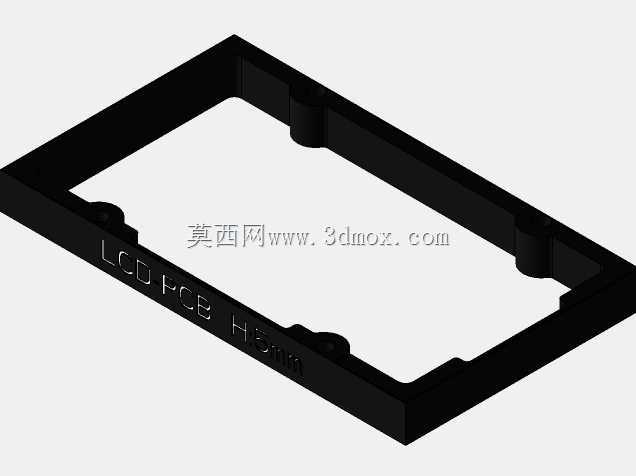

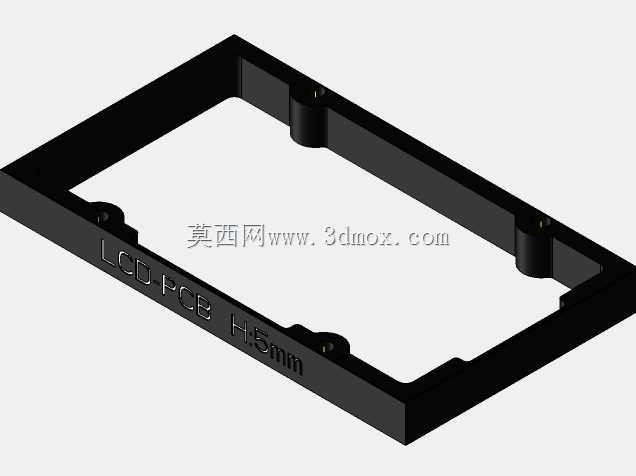

　　这款垫片采用框型一体式结构设计，整体轮廓完全匹配RC1202A液晶模块的外边缘尺寸，四个角位设置的定位柱与安装孔位，分别对应LCD模块的固定孔和PCB板上的预装定位孔，装配时可以直接将垫片卡合在两者之间，不需要额外调整对位，能有效提升产线装配的效率，减少人工对位偏差带来的装配不良。框体的侧边做了均匀的壁厚设计，既保证了整体的结构强度，在拧紧固定螺丝时不会出现形变塌陷，又不会过多占用板卡的边缘布局空间，给PCB走线、接口排布留出足够的余量。垫片上预留的标识刻印清晰标注了适配的模块类型与间隔高度，在多机型混线装配的车间里，能帮助作业人员快速区分不同规格的间隔件，避免错装混装导致的整机装配故障。

　　从安装边界尺寸来看，这款垫片的长度为56.1mm，宽度为32.4mm，整体厚度为5mm，也就是装配后LCD屏幕与PCB板之间的净间隔距离为5mm，这个尺寸经过实际装配验证，既可以容纳常规0805、0603封装的贴片元件，也能给板上的贴片电容、排针座等稍高元件预留安全距离，同时不会让整机的显示部分厚度过度增加，符合小型嵌入式设备的轻薄化设计需求。垫片的内框尺寸完全避开LCD模块的有效显示区域背部，不会遮挡屏幕背光的散热路径，长时间工作时屏幕产生的热量可以通过框体中间的空隙自然流通，避免局部热量堆积加速屏幕老化。

　　在设计思路上，这款垫片没有采用常见的多颗独立间隔柱组合的方案，而是选择一体式框型结构，很大程度上是为了降低装配的复杂度——独立间隔柱需要逐个对位安装，容易出现漏装、高度不一致的问题，而一体式垫片作为单个零件，一次对位即可完成四个安装位的定位，对于批量装配的设备来说，能明显减少单台产品的装配工时，也降低了BOM清单的零件管理成本。同时，一体式结构的抗形变能力更强，在设备受到跌落、冲击时，框体可以均匀分散受力，避免单个固定柱断裂导致屏幕松动移位。垫片的所有棱边都做了小倒角处理，装配时不会刮伤PCB板的阻焊层，也不会划伤LCD模块的背部保护膜，减少装配过程中的零件损耗。

　　在实际的设备选型应用中，这类垫片不仅可以用于标准RC1202A液晶模块的装配，对于外轮廓尺寸一致、安装孔位匹配的其他同尺寸OLED显示模块、段码屏模块，也可以直接适配使用，不需要重新开模设计间隔件，能够缩短同类产品的结构开发周期。在一些需要在屏幕与PCB之间加装导电泡棉、绝缘片的应用场景中，5mm的间隔高度也预留了足够的辅料放置空间，不需要额外调整结构设计。对于结构工程师来说，这类成熟的适配垫片可以直接纳入通用结构件库，在开发带小尺寸液晶显示的工业设备、消费类电子产品时直接调用，减少重复设计的工作量，同时经过实际装配验证的尺寸参数，也能降低新机型试产时出现结构干涉、装配不良的概率。
