示波器探头专用弯折式安装支架结构

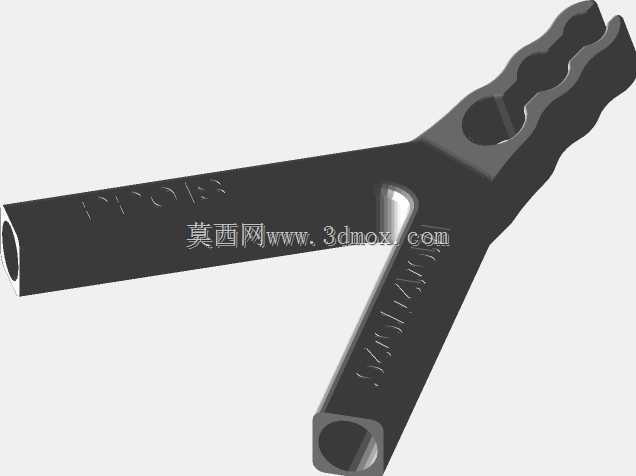

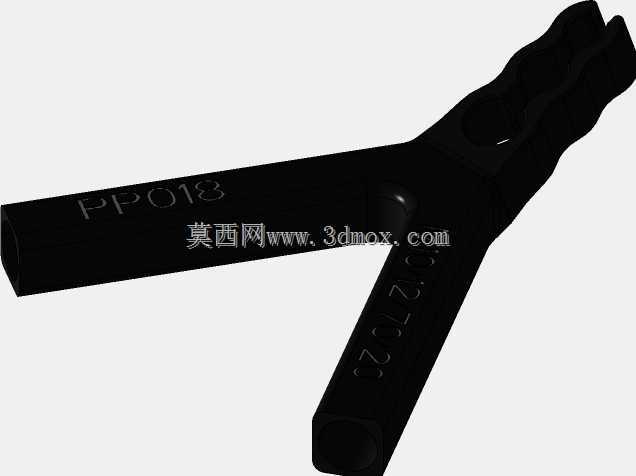

　　在电子测试测量场景中，示波器探头的固定一直是容易被忽略却直接影响测试效率的细节，常规手持探头的方式在长时间波形监测、多通道同步测试、狭小空间内信号采集时，很容易因为手部晃动导致探头移位，出现接触不良、波形跳变的问题，甚至会因为探头滑落造成被测电路板引脚短路，带来不必要的器件损坏风险，这款弯折式支架就是针对这类实际测试痛点设计的专用固定结构。从结构设计逻辑来看，这款支架没有采用市面上常见的直柄式探头固定结构，而是针对测试台架上的安装空间做了20度的头部弯折处理，这个角度不是随意设定的，是经过多轮测试场景模拟得出的最优值：当支架固定在测试工装的侧边型材上时，弯折的头部可以让探头自然对准被测电路板的测试点，不需要额外调整探头的走线角度，

　　也不会因为支架直杆部分遮挡操作人员的视线，方便在测试过程中随时观察探头与测试点的接触状态。支架的安装端采用M10规格的螺钉连接结构，适配市面上绝大多数测试工装、光学平台、实验台架上的标准安装螺孔，不需要额外加工转接件就能直接固定，12mm的主体厚度保证了结构的刚性，即使探头连接的同轴线缆存在拉扯力，支架也不会出现形变偏移，能长期保持探头的位置精度。70mm的主体长度是经过空间校核的尺寸，既不会因为长度过短导致探头无法伸到电路板的中心测试区域，也不会因为长度过长在频繁调整测试位置时出现杆部颤动，在多通道示波器同时测试时，这个长度的支架可以并排安装在台架边缘，相邻支架之间不会出现干涉，能同时固定4到6个探头完成多组信号的同步采集。

　　从实际使用的适配性来看，支架的头部采用开口式的卡槽结构，不需要拆解探头就能直接卡入固定，卡槽的内径匹配主流无源电压探头的手柄直径，卡入后有足够的抱紧力，不会因为测试过程中的轻微震动出现探头滑落的情况，同时也不会过度挤压探头外壳，避免长期使用后外壳出现开裂损伤。在生产线的在线测试工位，这类支架可以直接固定在测试治具的定位架上，配合自动化测试流程，每次被测电路板到位后，支架上固定的探头能精准对准预设的测试点，不需要操作人员反复手动调整探头位置，能大幅缩短单块电路板的测试时间，也能减少手动操作带来的测试误差。在实验室研发场景中，这类支架可以配合万向调节座使用，完成不同角度、不同位置的探头固定，尤其是在做电路板的信号完整性测试、

　　电源纹波测试时，稳定的探头固定能避免手部感应带来的波形干扰，得到更准确的测试数据。结构设计上没有多余的冗余结构，整体采用一体化成型的结构设计，没有拼接焊缝或者活动连接部件，长期使用不会出现连接松动的问题，表面做了哑光黑色处理，不会在测试时反射灯光影响操作人员观察屏幕波形，边缘位置都做了倒角处理，不会刮伤探头的同轴线缆外皮，也不会在安装调整时划伤操作人员的手部。安装边界方面，支架固定后从安装面到探头中心轴线的垂直距离经过精准计算，适配常规厚度的测试治具与电路板堆叠高度，不需要额外增加垫片调整高度，弯折头部的开口方向可以在安装时通过转动支架调整，适配不同走线方向的探头线缆，避免线缆出现过度弯折导致内部芯线断裂的问题。
