示波器探头弯角固定支架结构设计

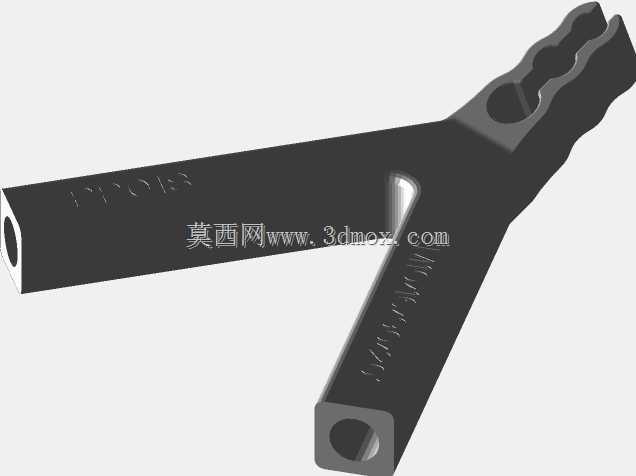

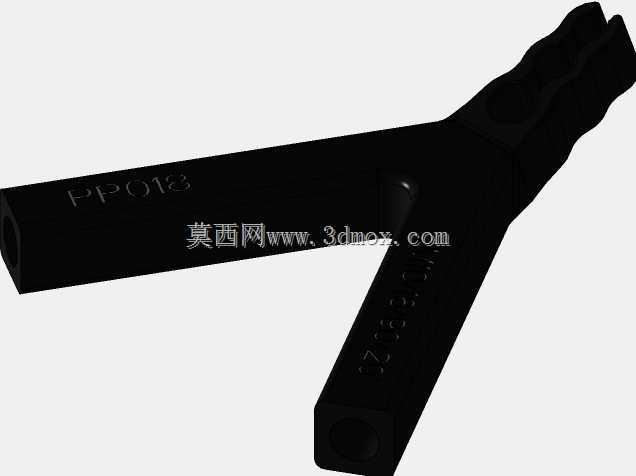

　　在电子测试测量作业场景中，示波器探头的固定支撑一直是容易被忽略却直接影响测试效率的细节，不少现场调试、实验室台架测试过程中，探头缺乏有效支撑时容易出现滑移、触碰被测件引脚、探头线缆拉扯导致接触不良的问题，这款弯角式探头支架正是针对这类实际作业痛点开发的结构件。从结构功能来看，该支架采用L型弯臂构型，头部设置适配探头夹持的开口结构，能够牢牢卡合示波器探头的握持段，避免测试过程中探头移位；臂身做了等厚加强处理，16mm的主体厚度能够保证悬臂状态下的结构刚性，不会因为探头自身重量或者线缆拉扯出现形变下垂，保证探头测试端的位置稳定性。设计过程中优先考虑了安装适配性，支架的固定端采用M10标准螺纹连接结构，能够直接适配现有测试台架、

　　工装板上的通用螺纹安装孔，不需要额外加工定制安装位，90mm的臂身长度是结合常规测试场景下探头与被测件的操作距离确定的，既不会因为臂长过短导致操作空间局促，也不会因为臂长过长带来刚性不足的问题，头部20度的弯曲角度是经过多轮现场调试验证的，这个角度下探头能够以最合适的倾角抵近被测电路板，既方便测试人员观察探头接触状态，也能让探头线缆自然顺向排布，减少线缆弯折带来的应力损耗。实际应用中，这类支架不仅可以用于固定示波器探头，也可在同规格的小型传感器、测试表笔的临时固定场景中通用，弯角处做了圆弧过渡处理，避免应力集中导致的结构断裂，臂身表面的标识位可以方便现场作业人员快速区分不同测试通道对应的支架，减少多通道测试时的探头混淆问题。

　　安装边界方面，固定端的螺纹深度做了适配性设计，能够兼容不同厚度的工装安装板，拧紧后不会出现松动晃量，头部的夹持开口做了微幅弹性余量设计，能够适配一定尺寸公差范围内的探头握持段，不需要额外调整夹持力度就可以实现稳定卡合，拆装探头时只需要侧向施力即可取出，操作便捷度适配高频测试的作业节奏。从结构可靠性角度出发，整个支架采用一体化构型，没有额外的拼接活动部件，长期使用不会出现铰接松动、弹簧失效之类的问题，适合生产测试线、实验室研发台架这类需要长期反复使用的场景，臂身的截面做了等强度优化，在保证刚性的前提下尽可能控制整体重量，不会给安装台架带来额外的负载负担，头部的夹持边缘做了圆角钝化处理，不会刮伤探头的塑料外壳，

　　也不会在作业过程中划伤操作人员的手部。在批量测试工位上，这类支架可以按照测试点位的排布统一安装，让每个测试点位的探头都有固定的放置位置，避免探头随意堆放导致的线缆缠绕、探头探头端磕碰损坏的问题，20度的头部倾角也刚好匹配操作人员坐姿操作时的视线角度，不需要大幅度调整手腕姿势就可以完成探头的取放和对位，长时间测试作业时能够降低操作疲劳度。
