RC1202A LCD模块PCB安装间隔垫片

　　在工业控制人机界面、嵌入式终端设备、小型检测仪器的PCB组装环节，显示模块与主控电路板之间的间距控制一直是结构设计中容易被忽略却直接影响整机可靠性的细节。这类LCD模块配套的间隔垫片，核心作用就是在显示模组与PCB板之间形成稳定的支撑间隙，既避免LCD背面的焊接引脚、走线与PCB表面的元器件发生硬接触短路，也能抵消装配过程中螺丝锁紧带来的局部应力，防止LCD玻璃基板因受力不均出现显示亮斑、碎裂的问题。

　　从实际装配场景来看，这类垫片多用于板载LCD的直装结构，也就是LCD模块通过排针直接焊接在PCB上的安装形式，很多工程师在做这类结构时容易直接省略间隔件，最后样机调试阶段才发现锁紧螺丝后屏幕显示异常，或是设备经过运输振动后排针出现虚焊，本质就是缺少了这类刚性间隔件的支撑，两个板件之间没有形成稳定的受力传递路径，所有的装配应力和振动冲击都集中在排针焊盘上，长期使用必然出现可靠性问题。

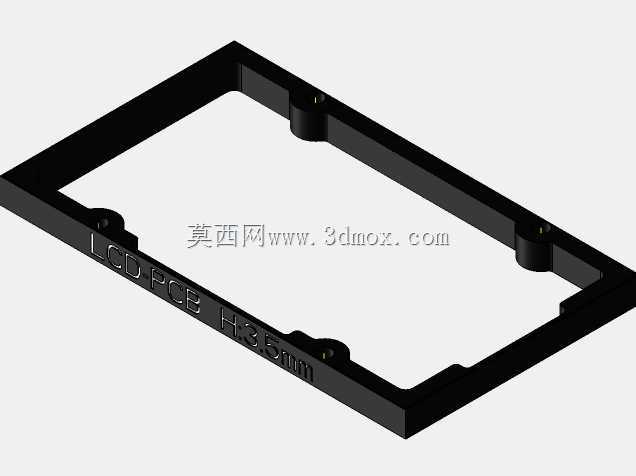

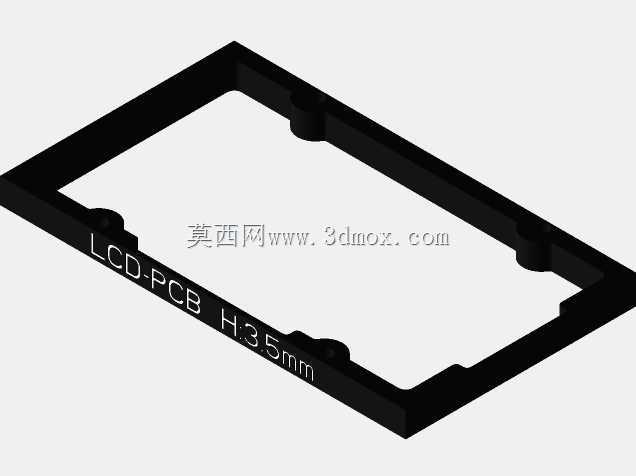

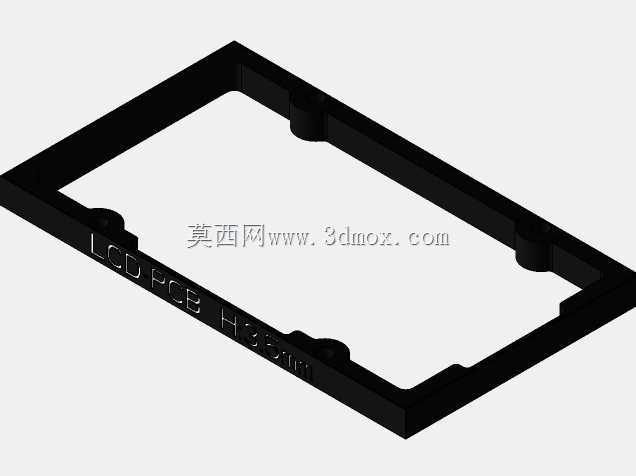

　　这款垫片的外形采用框式一体化结构，整体轮廓匹配RC1202A规格LCD模块的安装边界，内框尺寸完全避让LCD背面的凸起元件与排针位置，外框边缘设置的四个定位凸台刚好对应LCD模块与PCB上的安装孔位，装配时不需要额外调整对位，直接将垫片套在LCD与PCB之间，穿入安装螺丝即可完成定位，相比零散的圆形尼龙垫圈，这种框式垫片不会在螺丝锁紧时发生移位，也不会出现单个垫圈厚度不均导致的屏幕倾斜问题。

　　尺寸设计上，垫片整体长度56.1mm、宽度32.4mm，刚好覆盖LCD模块的整个安装基面，支撑力均匀分布在LCD的四周边缘，不会对LCD的显示区域造成挤压；3.5mm的厚度是经过装配公差核算的，这个高度既能给PCB上板载的电容、排针座预留足够的安全间隙，也不会让LCD模块高出设备外壳的显示窗口太多，避免屏幕表面与外壳视窗之间出现过大的缝隙导致灰尘进入设备内部。垫片上预留的定位柱高度与厚度一致，装配时可以先卡在PCB的安装孔内完成预固定，单手就能完成对位，不需要在锁螺丝时一直用手扶住垫片调整位置，能有效提升批量组装的效率。

　　从设计思路上看，这款垫片没有采用多余的加强筋或者复杂结构，整体为等厚的框型结构，不管是采用尼龙机加工还是注塑成型都能快速加工，量产时的尺寸一致性容易控制，材料一般选用阻燃ABS或者尼龙PA66，本身有一定的韧性，锁紧螺丝时能微量变形抵消平面度误差，又不会因为长期受压出现蠕变塌陷，保证整个产品生命周期内的支撑间隙稳定。垫片表面没有多余的毛刺和尖角，不会在装配时划伤PCB的阻焊层或是LCD的偏光片，边缘做了0.2mm的倒角处理，装配时更容易卡入两个板件之间的间隙，不会出现边缘卡滞的问题。

　　在实际选型使用时，需要注意这款垫片的安装孔位是匹配对应规格LCD的固定孔距，不能随意混用在其他尺寸的屏幕上，否则会出现定位孔错位、支撑区域压到LCD显示区的问题；如果设备使用环境有高低温要求，需要确认垫片材料的热膨胀系数与PCB、LCD外壳的材料匹配，避免温度循环过程中因为膨胀量不一致导致额外的应力施加在屏幕上。另外这类垫片的厚度公差一般控制在±0.1mm以内，装配后能保证LCD屏幕与设备外壳视窗的间隙均匀，不会出现一边高一边低的情况，对于有IP防护要求的设备，这个均匀的间隙也能让屏幕周围的密封泡棉压缩量一致，保证密封效果。

　　很多刚入行的结构工程师在做显示模块安装时，往往把精力都放在屏幕的显示参数、外壳视窗的开口尺寸上，忽略了板间间隔件的设计，最后导致整机装配后出现各种显示异常、可靠性问题，这类针对性设计的专用垫片，就是把实际装配中的公差、应力、工艺问题都提前在结构上做了规避，不需要工程师再自行计算间隙、设计垫圈结构，直接选用就能快速完成可靠的装配结构设计，减少样机调试阶段的反复修改。
