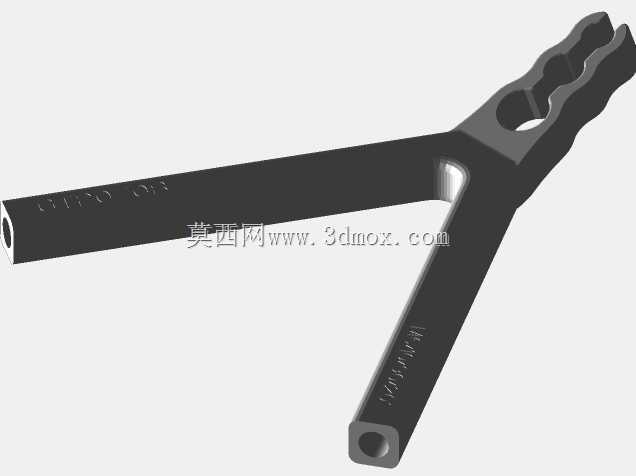

示波器探头专用弯角固定支架结构

　　在电子测试实验室、生产线电性能检测工位、电路板维修调试场景中，示波器探头的固定始终是影响测试效率与数据准确性的细节痛点。常规手持探头的方式，不仅会占用操作人员一只手，在需要长时间观测波形、多通道同步测试、精细点位测量时，手部的微小抖动会导致探头接触不良、测试点偏移，甚至出现探头滑落刮伤PCB板的情况，这款弯角式探头固定支架正是针对这类实际工况设计的配套结构件。

　　从实际使用需求出发，这款支架的核心功能是为示波器探头提供稳定的支撑固定，替代人工手持动作，解放操作人员双手，同时保证探头与测试点的接触压力稳定，避免虚接导致的波形跳变、测试数据失真。设计时首先考虑了探头的装夹适配性，支架头部的弯曲角度经过反复验证，20度的弯折角度刚好适配大部分卧式电路板、立式设备机柜内测试点的观测视角，操作人员无需刻意调整身体姿态，就能清晰看到探头与测试点的接触位置，同时不会遮挡示波器屏幕的观测视线。

　　结构设计上，支架采用一体式弯折成型的结构思路，没有多余的拼接部件，避免长期使用后连接位置出现松动旷量。长杆部分做了等截面的平直设计，既保证了足够的结构刚度，在探头接触测试点时不会出现杆体弯曲变形，又控制了整体重量，不会因为支架自重过大压歪测试点、或者带倒小型待测电路板。安装端采用M6规格的螺钉固定接口，这个尺寸是工业检测工装、实验台架、定制测试治具上最通用的安装螺孔规格，不需要额外加工转接件，就能直接固定在现有测试台的光学平板、型材架、可调节摇臂上，适配绝大多数现有测试工位的安装条件。

　　尺寸边界的设定完全围绕实际工位的空间限制展开，10mm的主体厚度保证了结构强度的同时，不会因为厚度过大在密集排布的测试工位中与相邻探头、线缆、待测元件产生干涉；90mm的有效杆长，覆盖了从台架安装点到常规待测电路板测试点的距离需求，既不会因为长度过短够不到机柜深处的测试点，也不会因为长度过长导致悬臂过大、固定后出现探头下垂的问题。头部的弯折段做了圆弧过渡处理，没有尖锐棱角，避免在调试过程中刮伤探头线缆外皮、或者磕碰损坏待测电路板上的贴片元件。

　　在实际工况适配中，这款支架可以搭配多轴可调摇臂使用，实现不同高度、不同角度的探头位置快速调整，在进行电源纹波测试、信号完整性测试、长时间老化监测等场景下，固定后的探头可以保持数小时的稳定接触，不需要操作人员反复调整位置。针对生产线的批量测试工位，还可以在测试治具上同时安装多个该款支架，对应多通道示波器的多个探头，一次装夹就能完成多个测试点的同步检测，大幅提升批量检测的效率，减少人工操作带来的测试误差。

　　细节设计上，支架与探头接触的位置做了适配探头外径的弧形卡槽，不需要额外的紧固件就能将探头卡入固定，装拆探头时只需要侧向推入即可完成固定，操作便捷，同时卡槽边缘做了微小的倒角处理，不会划伤探头的塑料外壳。支架的表面处理考虑到实验室与生产车间的使用环境，做了哑光黑色的表面处理，不会在强光环境下产生反光干扰操作人员观测测试点，同时具备一定的耐油污、耐擦拭性能，长期使用不会出现表面锈蚀、掉漆的情况。

　　从结构建模的角度来看，这款支架的建模过程重点关注弯折处的应力分布，在弯折位置做了合理的圆角处理，避免冲压或者机加工过程中出现应力集中导致的断裂问题，所有的棱边都做了倒钝处理，符合工业工装的安全设计要求。安装孔的位置精度控制在合理公差范围内，保证安装后支架的杆体方向与安装面垂直，不会出现倾斜导致的探头位置偏移。整体结构没有复杂的曲面特征，加工工艺性好，既可以采用金属板材冲压弯折成型，也可以采用3D打印快速制作小批量的定制件，适配不同场景的制作需求。
