45度弯角示波器探头固定支架结构

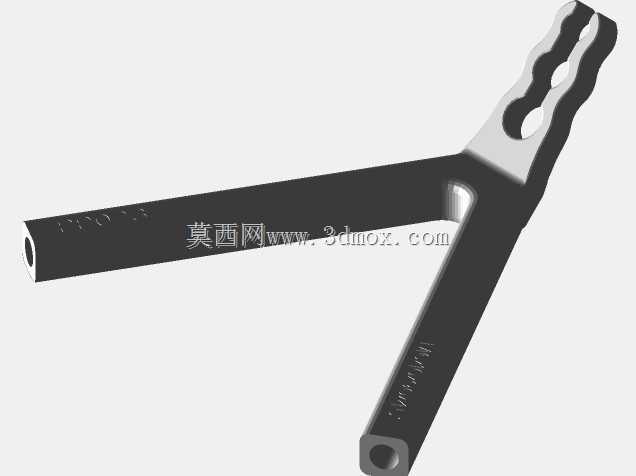

　　在电子测试测量作业场景中，示波器探头的摆放固定一直是一线测试工程师容易忽略却直接影响测试效率的细节——常规测试作业里，探头随意搭放在被测电路板或设备台面上，很容易因为线缆拖拽、人员走动剐蹭导致探头移位，轻则造成测试波形跳变需要重新校准触发，重则探头直接滑落砸坏被测板卡的精密贴片元件，尤其是在做长时间信号采集、多通道同步测试的时候，没有可靠的探头固定结构，测试人员需要反复调整探头位置，额外占用大量作业精力。这款弯角结构的探头固定支架，就是针对这类桌面测试场景的实际痛点设计的专用固定构件。从结构功能来看，支架采用单臂弯折的受力构型，头部设置三个连续的镂空安装孔位，既可以通过M6规格的标准螺钉将支架锁紧固定在测试工作台的侧边型材、

　　测试治具的安装基座上，也可以根据探头的走线方向调整固定位置，三个孔位的间距匹配常规示波器探头夹持夹具的安装孔距，不需要额外加工转接件就能直接装配市面上多数通用型号的探头夹持座。支架的弯折角度设置为45度，这个角度是经过多轮现场测试验证的：当支架固定在工作台立面时，45度的伸出角度刚好让探头夹持端对准工作台面的中心测试区域，既不会因为角度太陡导致探头线缆弯折半径过小损伤内部同轴线缆，也不会因为角度太平让探头伸出距离过长产生悬臂下挠，影响探头定位的稳定性。支架的臂身截面采用等厚的扁平构型，厚度控制在10mm，臂身有效伸出长度为90mm，这个尺寸边界刚好覆盖常规台式示波器测试时，工作台面从安装边到被测件放置区的常规距离，

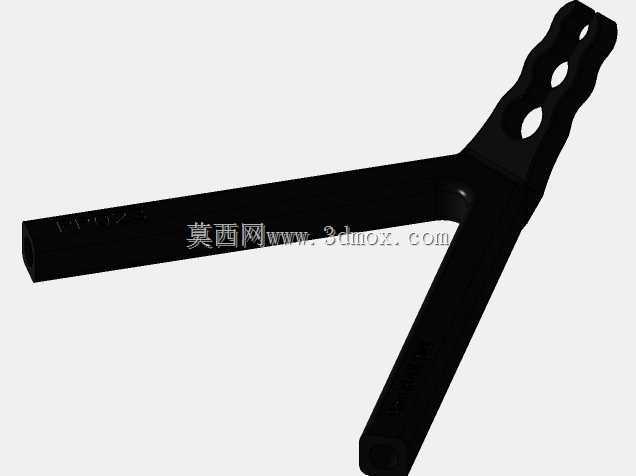

　　不会因为臂身过长占用过多台面上的操作空间，也不会因为长度不够导致探头无法到达被测点位。臂身表面做了哑光黑色的表面处理，一方面是避免金属反光在测试时干扰操作人员观察示波器屏幕与被测板卡的焊点，另一方面也能提升构件表面的耐磨性能，长期使用不会因为反复拆装夹具产生明显的划痕锈蚀。在安装适配性上，支架的安装基准面做了铣平处理，固定时和安装基面完全贴合，锁紧M6螺钉后不会出现偏斜晃动，头部的弯折段做了圆弧过渡处理，没有尖锐的棱角，避免测试人员在调整探头位置时被边角刮伤，也不会刮破探头的信号线缆外皮。从实际使用的场景延伸来看，这款支架除了固定示波器探头之外，也可以用来固定小型的温度传感器、激光对位头等轻型测试配件，只要安装孔距匹配，

　　都能通过这个支架实现角度可调的固定，在小型电子产品生产线的功能测试工位、实验室的电路调试台、高校电子实验室的实训工位都能适配。设计过程中特意规避了多余的结构特征，整个支架没有复杂的曲面或者薄壁易损结构，常规的铣削加工或者钣金折弯工艺都能完成加工制作，不需要开模，小批量制作的成本很低，结构强度也完全满足轻型测试配件的承重需求，哪怕是夹持带较长线缆的有源高压探头，支架也不会出现明显的形变，定位精度可以保持在毫米级，完全满足电子测试作业的定位要求。
