示波器探头Y型固定支架结构设计

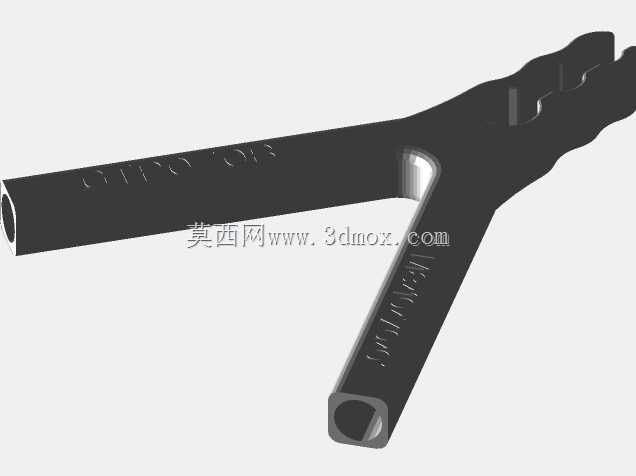

　　在电子测试实验室、产线电性能检测工位、电路板维修调试场景中，示波器探头的临时固定一直是容易被忽略却直接影响测试效率的细节——手持探头不仅容易因手部抖动造成波形采样失真，双探头同时测试时还会出现线缆缠绕、探头移位导致的信号接触不良问题，这款Y型支架正是针对这类实际测试痛点开发的配套固定结构。从结构形态上看，产品采用分叉式Y型布局，主臂与支臂形成稳定的三角支撑形态，单臂长度适配常规桌面测试的操作半径，不会因臂长过长造成悬臂形变，也不会因尺寸过短导致探头无法触达PCB板上的测试点位。安装端采用M8规格螺钉作为固定接口，适配市面上多数示波器探头的尾部安装螺纹，10mm的主体厚度保证了整体结构的刚性，即便在探头线缆拖拽、

　　测试工位频繁调整的场景下，也不会出现支架弯折、探头下垂偏移的问题。设计阶段优先考虑了测试场景的操作便利性，0度头部弯曲角度让探头安装后保持平直伸出的姿态，测试人员可以快速将探头探针压接在测试点上，不需要额外调整探头角度，尤其适合批量电路板的重复性测试工位，能够大幅减少每次调整探头位置的辅助时间。支臂与主臂的过渡位置做了圆弧过渡处理，避免直角应力集中，同时也能防止尖锐棱角刮伤探头线缆的绝缘层，延长测试线缆的使用寿命。主体表面做了哑光处理，不会在实验室强光环境下产生反光干扰测试人员观察示波器屏幕，臂身的标识区域可以直接标注对应探头的通道编号，多台示波器同时作业时不会出现探头混用的情况。从安装边界来看，

　　支架的固定端预留了足够的螺纹旋合长度，既可以直接安装在探头尾部的螺纹孔上，也可以搭配磁性表座、工装台夹使用，适配不同测试台的安装条件，70mm的支臂长度让探头伸出后与支架主体保持合理的操作距离，调整探头位置时手部不会碰到周边的测试线缆或电路板元件。结构设计上没有多余的冗余特征，整体一体成型的结构减少了装配间隙带来的晃动，日常使用中不需要额外维护，即便在车间产线的多尘环境下，也不会因为缝隙积灰影响支架的调节灵活性。实际使用中，这类支架可以搭配不同规格的探头卡扣使用，适配不同直径的示波器探头，不需要针对不同型号探头单独更换支架，大幅降低了测试工位的配件储备成本。在高频信号测试场景中，支架的刚性固定能够减少探头的微动，

　　避免因探头位移造成的信号阻抗变化，保证波形采样的稳定性，尤其是在小信号测试、长时间波形记录的场景下，稳定的探头固定是获取可靠测试数据的基础。不同于市面上常见的柔性探头固定夹，这款硬质支架的定位精度更高，测试点的重复定位偏差可以控制在很小的范围内，适合需要反复测试同一点位的可靠性验证实验。
