示波器探头M6螺钉安装弯角固定支架

　　在电子测试测量作业场景中，示波器探头的固定稳定性直接影响信号采集的准确性，尤其是在长时间波形监测、多通道同步测试、狭小空间内的电路板调试作业里，探头如果缺乏可靠的固定支撑，很容易因为线缆拖拽、人员误碰出现移位，导致探头接触压力变化、测试点偏移，轻则采集到带干扰的失真波形，重则出现探头滑脱刮伤PCB焊盘、短路被测电路的问题。这款弯角式探头固定支架，正是针对这类现场测试的痛点设计的专用支撑配件，适配M6规格的螺钉安装，能够在测试台架、设备工装面板、定制测试治具上完成探头的可靠固定，解放测试人员的双手，让探头始终保持稳定的接触姿态。

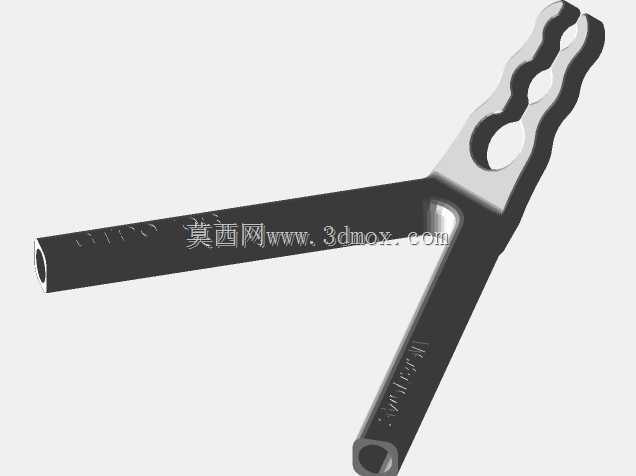

　　从结构设计逻辑来看，这款支架采用了一体式弯折成型的结构，主体为长条形支撑臂，头部做了45度的弯曲处理，这个角度是经过大量现场测试验证的最优角度：既能够让探头以合适的倾斜角度抵靠在测试点上，避免垂直安装时探头线缆过度弯折导致的内部芯线疲劳断裂，也能在水平安装的台架面上留出足够的操作空间，方便测试人员调整探头的位置、更换测试点。支架头部设置了两个连续的圆弧卡槽，卡槽的内径匹配常规示波器探头的手持段外径，能够同时卡装两支探头，满足双通道同步测试的固定需求，卡槽边缘做了圆角过渡处理，不会刮伤探头的绝缘外皮，长期使用也不会因为应力集中出现塑料开裂的问题。支撑臂的厚度控制在8mm，保证了足够的结构刚性，在探头线缆拖拽、轻微外力触碰的情况下不会出现明显的形变，维持探头位置的稳定性，70mm的臂长能够覆盖大部分测试场景下的安装距离需求，从台架安装面到测试点的距离在这个长度范围内都能完成适配，不需要额外加装延长配件。

　　安装边界方面，这款支架采用M6螺钉作为固定连接件，安装孔位适配标准M6螺纹，既可以直接固定在带有M6螺纹孔的测试台架、铝型材框架上，也可以搭配螺母固定在没有预加工螺纹的面板、治具板上，安装方式灵活，不需要定制特殊的连接配件。45度的头部弯曲角度，让支架在安装后，探头的走线方向能够顺着支撑臂的弯折角度自然延伸，避免线缆出现小于90度的急弯，减少线缆内部信号传输线的损耗，也能降低线缆因为长期弯折出现的破损风险。在实际使用中，这类支架除了固定示波器探头之外，也可以临时用来固定小型温度传感器、激光对射探头等直径匹配的圆柱形测试配件，拓展了使用场景，在实验室调试、产线功能测试、设备售后现场检修等不同的作业环境下都能发挥作用。

　　从结构细节的处理来看，支架的整体边缘都做了倒角处理，没有尖锐的毛刺，安装和调整过程中不会划伤操作人员的手部，也不会刮伤测试台面上的其他线缆、设备外壳。支撑臂的表面做了哑光处理，不会在强光作业环境下产生反光，避免干扰测试人员观察示波器屏幕、查看测试点的状态。卡槽的深度经过优化，既能够把探头牢牢卡在槽内，不会因为轻微的震动出现滑脱，也不需要过度用力就能把探头卡入或者取出，调整探头位置的时候操作便捷，不会因为拆卸困难耽误测试进度。在多工位测试台的搭建中，这类支架可以成排安装在台架的边缘，每个工位对应固定对应的测试探头，让测试工位的走线更加规整，避免不同通道的探头线缆互相缠绕，减少测试准备阶段整理线缆的时间，提升批量测试的作业效率。
