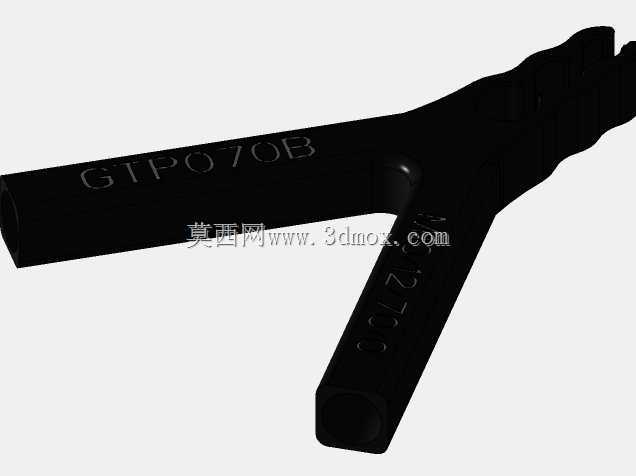

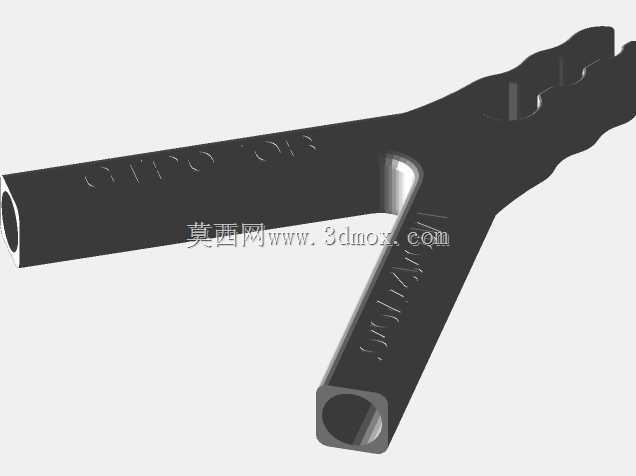

示波器探头固定支架适配M10螺钉安装结构

　　在电子测试实验室、产线在线检测工位的日常作业中，示波器探头的摆放固定一直是容易被忽略却直接影响测试效率的细节——手持探头长时间维持同一测试角度容易出现偏移，导致波形采集失真，随意搭放在被测设备表面又容易因设备振动、线缆拖拽造成探头滑落，甚至刮蹭被测电路板的精密焊盘。这款适配M10安装螺钉的探头支架，正是针对这类实际测试场景的痛点做的结构优化，从安装边界到受力角度都做了贴合现场使用的考量。

　　从实际安装适配性来看，支架本体12mm的厚度设计，刚好匹配现有测试台架、设备侧装面板上常用的M10螺纹安装孔位，不需要额外扩孔或者加装转接衬套，安装时只需要将支架的安装孔对准预设螺孔，拧入M10螺钉即可完成固定，安装后支架与安装面的贴合面做了平面度处理，不会出现悬臂翘曲的问题，长期使用也不会因为频繁调整探头位置出现松动。70mm的英尺长度设计，是经过多轮现场测试敲定的尺寸：太短的话支架伸出长度不足，探头无法越过台面上的接线端子、散热片等凸起结构对准测试点；太长则会形成过长的悬臂，在探头自身重量加上线缆拖拽力的作用下出现端部下垂，导致探头接触压力不足。0度的头部弯曲角度，适配的是垂直安装面直出的测试需求，比如在立式测试机柜的侧面板安装时，支架水平伸出，探头可以垂直向下对准台面上的被测电路板，不需要额外弯折探头线缆，避免线缆长期弯折出现内部芯线断裂的问题。

　　结构设计上，支架的探头夹持部位做了与探头手柄外径匹配的弧形卡槽，卡槽边缘做了微小的倒角处理，既可以保证探头卡入后有足够的摩擦力不会自行滑落，又不会因为夹持力过大刮伤探头手柄的塑料外壳，取放探头的时候只需要轻微施力即可完成插拔，单手就能操作，不需要额外拧动锁紧旋钮，在需要快速切换测试点的高频作业场景下，这个细节能节省不少操作时间。支架的受力筋做了一体化的过渡设计，从安装孔位置到探头夹持端的力传导路径做了顺滑的圆弧过渡，没有直角应力集中的结构，即使长期承受探头和线缆的重量，也不会在根部出现疲劳断裂的问题。

　　实际使用场景中，这款支架不仅可以用在实验室固定测试台的示波器配套上，也可以适配自动化产线的在线测试工位：在产线的测试工装板侧边安装该支架，将测试探头固定在预设位置，被测产品流到测试工位时，探头刚好对准预设的测试触点，不需要测试人员手动持握探头对位，既能保证每次测试的触点位置一致，减少测试误差，也能解放测试人员的双手，同步完成接线、记录等其他操作，提升单工位的测试效率。针对不同的安装面需求，支架的安装孔周边做了小范围的沉台设计，即使安装面存在微小的焊点凸起或者加工刀痕，沉台结构也能避开这些凸起，保证支架安装后的水平度，不会因为安装面不平整出现支架倾斜，导致探头对位偏移。

　　从结构建模的角度来看，这款支架的外形没有多余的装饰性结构，所有的曲面和棱角都是为了实现功能服务：夹持端的弧形面是匹配探头手柄的轮廓，安装端的平面是为了贴合安装面保证固定稳定性，中间连接段的截面尺寸是经过受力核算后选定的，在保证结构强度足够的前提下尽可能减少材料占用，降低整体重量，减少安装螺钉的承重负荷。整个支架的外形轮廓做了圆角处理，没有尖锐的棱角，避免在操作过程中刮伤操作人员的手部或者刮破测试线缆的外皮，符合实验室和产线的安全操作要求。

　　在设备维护和配件替换场景下，这款支架的标准化安装尺寸也能适配多数主流品牌的无源示波器探头，不需要针对特定品牌的探头单独定制支架，设备维护人员只需要确认安装位置的螺孔规格为M10，就可以直接选用这款支架完成探头固定，减少配件选型的时间成本。对于需要搭建多通道测试系统的场景，还可以在同一安装面上并排安装多个该款支架，分别固定不同通道的测试探头，各个探头之间的间距可以根据测试点的位置灵活调整，不会出现支架之间互相干涉的问题，适配多测点同步测试的使用需求。
