示波器探头固定支撑支架结构设计

　　在电子测试实验室、产线电性能检测工位、电路板维修调试场景中，示波器探头的临时固定一直是容易被忽略却直接影响检测效率的细节——手持探头长时间测量会带来手部抖动导致的波形跳变，多通道同时测量时探头互相牵拉容易造成探针移位，甚至刮伤待测PCB板上的贴片元件，这类探头支架就是为解决这类实际测试痛点设计的专用支撑固定件。

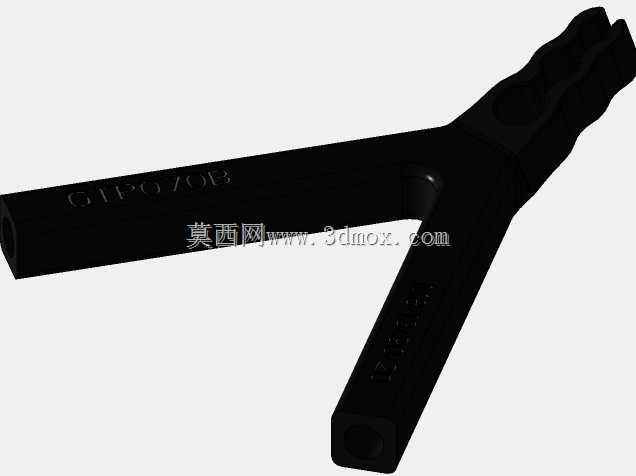

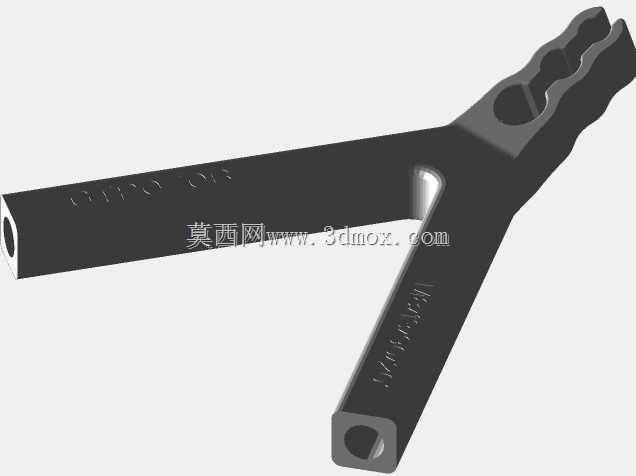

　　从结构功能上看，这款支架采用分叉式悬臂结构，一端设置标准M8规格的安装连接位，可适配实验室常用的磁性表座、工装台架的通用安装接口，无需额外加工转接件就能快速装夹；另一端的探头夹持位做了20度的头部弯曲角度，这个角度是经过多场景实测确定的：当支架固定在测试台边缘时，弯曲后的探头夹持端能自然对准待测电路板的测试点，既不会因为角度太陡导致探针垂直下压时应力集中戳伤焊盘，也不会因为角度太平导致探头与台面上的其他测试线缆干涉。支架本体厚度设定为13mm，这个厚度兼顾了结构刚性与轻量化需求，日常使用中即使夹持带1.5米线缆的无源探头，也不会因为线缆牵拉出现悬臂下垂变形，同时整体重量控制在合理范围，搭配磁性表座使用时不会因为自重过大导致表座磁吸移位。

　　设计过程中首先明确了安装边界的约束条件：支架的有效支撑悬臂长度为90mm，这个长度刚好覆盖常规测试台面上从台架安装位到待测电路板中心区域的操作距离，不会因为悬臂过长导致末端晃动量超标，也不会因为长度不足够不到远离台边的测试点；分叉式的结构设计不是为了造型美观，而是在夹持探头时可以形成两点支撑，相比单臂夹持结构，能将探头的周向转动自由度完全限制，避免测试过程中探头转动导致探针偏离测试点。支架表面做了哑光黑色处理，不是单纯的外观选择，而是考虑到实验室环境中强光照射下，亮色支架容易产生反光干扰示波器屏幕的观察视线，哑光黑的表面能最大限度减少环境光反射对测试人员视线的干扰。

　　实际使用场景中，这类支架可以同时适配不同线径的示波器无源探头、有源差分探头，夹持位的内槽做了微圆弧过渡，不会夹伤探头的外被线缆，安装时只需要将探头卡入夹持槽，再通过M8螺钉将支架固定在配套的台架或者磁性底座上，就能解放测试人员的双手，在需要长时间监测波形、多探头同步测量的场景下，能大幅降低操作疲劳度，减少因为探头移位导致的重复测量操作。结构设计时还特意在支架本体上做了加强筋过渡，在悬臂与安装位的连接位置做了圆角卸荷，避免长期使用后应力集中导致的连接位断裂，整体结构没有多余的复杂特征，加工成型难度低，不管是3D打印打样验证还是注塑批量生产都能快速实现，零件的装配环节没有多余的紧固件，日常维护只需要擦拭表面灰尘即可，不需要额外的润滑或者部件更换。

　　从安装适配性来看，B20规格的安装基准面能和市面上多数通用测试工装的安装位直接匹配，不需要额外调整安装高度，装上之后探头的末端高度刚好处于常规测试操作的舒适区间，测试人员调整探头位置时不需要过度抬臂或者俯身，长时间测试的操作舒适度有明显提升。在产线的批量检测工位，这类支架可以固定安装在每个测试工位的台面上，探头长期夹持在支架上，测试人员只需要移动待测电路板就能完成探针接触，相比每次测试都手持探头找点位的操作方式，单工位的测试效率能提升近三成，同时也能减少探头因为随意放置导致的线缆弯折、探针磕碰损坏的情况，延长探头的实际使用寿命。
