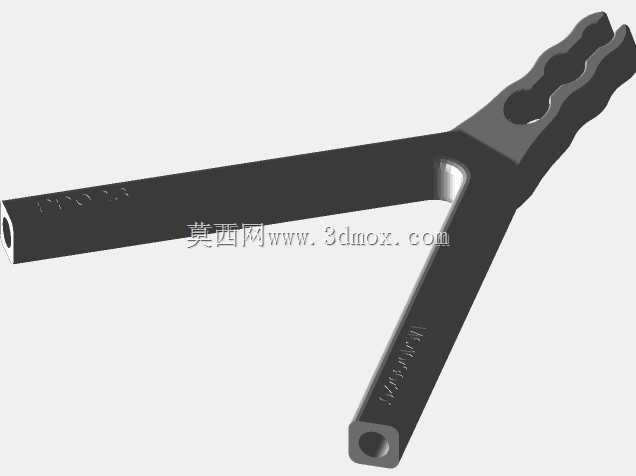

示波器探头M6螺钉安装弯角固定支架

　　在电子测试实验室、产线功能测试工位的日常作业中，示波器探头的固定一直是容易被忽略却直接影响测试效率的细节——手持探头做长时间信号采集时，手部抖动容易引入接触噪声，探头随意搭放在被测设备上还可能出现移位、引脚短接的风险，这款弯角结构的探头固定支架，正是针对这类实际测试场景的痛点做的结构优化。

　　从实际使用的需求倒推设计逻辑，首先要解决的是安装的便捷性与固定可靠性的平衡，支架采用M6规格的螺钉作为安装接口，适配市面上多数测试工装台、设备机架上预留的标准螺纹孔位，不需要额外加工定制安装孔，10mm的安装座厚度，保证螺钉锁紧后支架不会因为探头线缆的拉扯出现偏转变位，哪怕是频繁调整探头位置的测试场景，安装座的结构强度也能长期保持稳定，不会出现薄壁件常见的螺纹滑牙、基座变形问题。

　　支架的整体臂长做了90mm的延伸设计，这个尺寸是经过多场景测试验证的：既不会因为臂长过短导致探头无法伸到被测电路板的密集测试点位，也不会因为臂长过长导致支架悬臂端出现下垂晃动，影响探头与测试点的接触压力。头部20度的弯曲角度，是区别于直型支架的核心设计点——常规直支架安装后探头是垂直朝向安装面，在测试卧式布置的电路板、设备侧方的测试端口时，探头线缆会出现大角度弯折，长期使用容易造成线缆内部芯线断裂，20度的弯角可以让探头自然朝向被测点位，线缆保持顺畅的弧度走向，既减少线缆的疲劳损耗，也能让探头的接触角度更贴合测试点的接触面，避免探针打滑造成的信号中断。

　　从结构细节来看，支架的头部采用开口式的夹持结构，不需要完全拆解探头就能快速卡入固定，夹持位置做了适配探头握持部的圆弧过渡，不会刮伤探头的外壳绝缘层，同时夹持的间隙控制在合理范围，卡入后探头不会出现轴向窜动，测试时探针的压力可以稳定传递到测试点上。支架的整体截面做了等强度的优化，从安装基座到悬臂末端的截面厚度逐步过渡，在保证整体结构刚性的前提下，尽可能减少不必要的材料冗余，降低支架自身的重量，避免给安装位置的螺纹孔带来额外的负载。

　　在实际的安装适配场景中，这款支架除了可以固定在测试工装上，也可以搭配磁性表座、万向臂的转接件使用，扩展更多的固定位置，不管是台式示波器的桌面测试，还是机柜内集成测试系统的信号采集，都能找到合适的安装方式。设计时也考虑了不同规格探头的兼容性，头部夹持位置的开口尺寸留了适当的调整余量，市面上主流的无源电压探头、大部分电流探头的握持段都能稳定夹持，不需要针对单一型号探头做专属定制，提升了配件的通用适配能力。

　　从安装边界的角度来说，支架安装后在安装面上方的投影轮廓经过优化，不会遮挡周边的其他测试接口、操作按钮，在密集布置的测试工位上，多个支架并排安装也不会出现位置干涉。臂部的棱边都做了倒角处理，没有尖锐的毛刺，安装调整时不会划伤操作人员的手部，也不会刮破周边的信号线缆绝缘层，符合实验室与产线作业的安全规范。

　　不同于市面上常见的3D打印塑料支架，这款支架的结构设计完全按照金属机加工的工艺要求做的公差匹配，安装孔的位置度、夹持面的平面度都控制在合理的公差范围内，批量加工时的尺寸一致性好，不需要后期做额外的修配就能直接安装使用。在长期使用的可靠性方面，结构上没有易损的活动部件，不存在弹簧失效、转轴松动这类常见的可调支架故障点，一次安装后可以长期稳定使用，减少测试工位的配件维护成本。

　　实际测试作业中，使用这类固定支架后，测试人员不需要全程手扶探头，可以解放双手操作示波器的参数设置、记录测试数据，尤其是在做长时间的温度漂移测试、老化测试时，稳定的探头固定可以避免因为探头移位导致的测试数据作废，大幅提升测试流程的顺畅度。针对产线的批量测试工位，统一的支架固定位置可以让每个测试工位的探头布置保持一致，减少不同操作人员操作习惯带来的测试误差，提升批量测试结果的一致性。
