多规格示波器探头固定支架结构设计

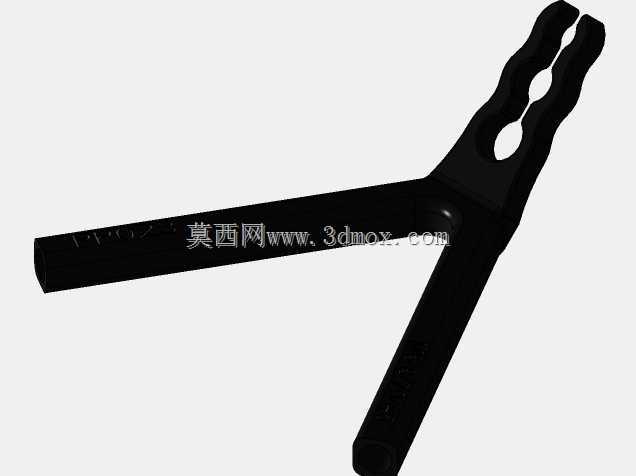

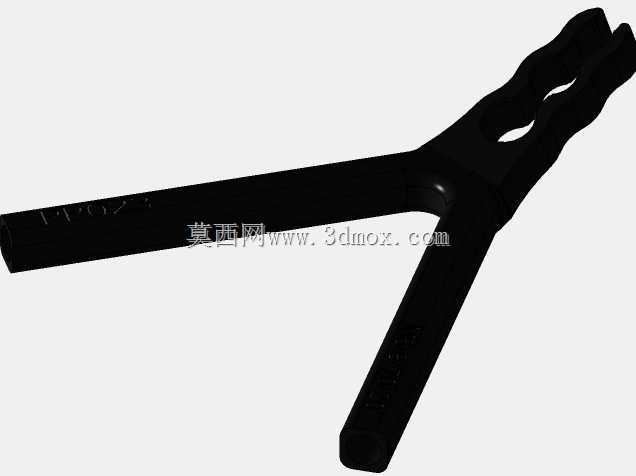

　　在电子测试实验室、产线功能检测工位的日常作业中，示波器探头的摆放与固定一直是影响测试效率的细节痛点：常规手持测试时探头容易滑移，导致波形采集失真，多通道同步测试时多根探头线缆互相缠绕，既容易拉扯损坏探头BNC接头，也会在挪动测试件时带动探头移位，影响测试数据的重复性。这套适配M6、M8、M10三种安装规格的探头支架，就是针对这类实际测试场景开发的固定结构件。从结构设计逻辑来看，支架采用Y型分叉的整体构型，两个支臂的夹角经过反复验证，刚好适配市面上主流无源电压探头的夹持直径范围，支臂内侧做了连续的波浪形防滑齿槽，不需要额外加装橡胶垫就能靠结构本身卡紧探头外壳，避免测试过程中探头出现轴向窜动或周向转动。支臂表面的防滑齿做了0.

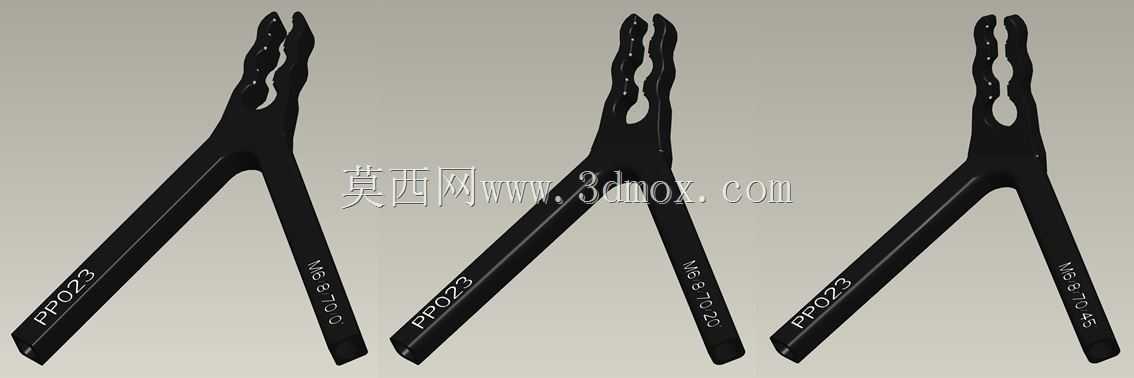

　　3mm的圆角处理，不会刮伤探头的塑料外壳，长期拆装也不会在探头表面留下压痕。支架的安装端做了统一的安装基准面，三种不同规格的支架整体外轮廓尺寸保持一致，区别仅在于安装端的适配螺纹规格，分别对应测试台架上常见的M6、M8、M10三种安装螺孔，用户可以根据现有测试台的预留孔位直接选型替换，不需要重新在台面上打孔调整安装位置。从安装边界来看，单支支架的总长度控制在120mm，支臂张开后的最大宽度为45mm，相邻两个支架的安装孔距只要预留50mm以上的间隙，就不会出现支臂互相干涉的情况，哪怕是四通道示波器同时使用，也能在常规测试台的安装区域内整齐排布所有探头。支架的整体壁厚做了均匀化处理，最薄位置不小于2.5mm，

　　采用硬质阳极氧化的铝合金材质加工时，既可以保证足够的结构强度，长期夹持探头不会出现支臂形变导致的夹持力下降，也能控制整体重量，单支支架重量不到30g，不会对测试台架造成额外的负载。在实际使用场景中，这套支架除了固定示波器探头之外，也可以兼容同直径范围的万用表表笔、温度传感器探头、小型激光测距传感器的临时固定，不需要额外更换夹具就能完成多类型测试点的固定作业。设计过程中特意规避了多余的结构特征，整个支架没有细小的易损零件，不需要定期维护更换，表面做哑光黑色处理，不会在测试时产生反光干扰操作人员观察示波器屏幕。支臂的开合角度做了限位设计，最大张开角度不超过30度，避免操作人员用力过大导致支臂超过弹性形变极限出现断裂，

　　正常使用状态下的夹持力可以达到15N，足以抵消探头线缆自身的重量拉扯，哪怕探头线缆悬空长度达到1米，也不会出现支架被线缆拽歪、探头从支架上脱落的情况。在产线批量测试工位上，这类固定支架可以让操作人员不需要手持探头，双手可以同时操作被测产品与测试按键，单工位的测试效率可以提升40%以上，同时也避免了手持探头时人体感应信号对测试波形的干扰，让小信号测试的结果稳定性更高。针对不同安装场景的需求，支架的安装端面做了1.5mm深度的沉台设计，安装时可以在沉台位置加装橡胶减震垫，降低测试台自身的振动传递到探头上，进一步提升高频信号测试时的波形稳定性。整个结构没有复杂的曲面特征，不管是采用CNC加工还是注塑成型都可以快速量产，加工过程中不需要特殊的刀具或工装，生产良率可以控制在98%以上，后期如果需要拓展其他安装规格，只需要调整安装端的螺纹尺寸，支臂部分的结构可以完全通用，大幅降低后续衍生型号的开发周期。
