示波器探头弯角固定支架结构设计

　　在电子测试测量作业场景中，示波器探头的固定支撑一直是容易被忽略却直接影响测试效率的细节，常规手持探头在长时间波形采集、多通道同步测试时，容易因手部抖动、线缆牵拉导致探头移位，造成测试接触不良、波形失真，甚至出现探头滑落碰损被测电路板焊点的问题，这款弯角式探头支架正是针对这类现场痛点开发的配套支撑构件。从实际使用场景来看，该支架主要适配实验室台式示波器、产线在线测试工位的探头固定需求，可将探头稳定夹持在预设位置，解放测试人员双手，尤其适合需要长时间监测电路波形、多探头同步布设的测试场景，比如电源模块老化测试、电路板信号完整性验证、嵌入式系统调试等作业环节，能有效降低探头移位带来的测试误差，减少重复调整探头位置的无效工时。

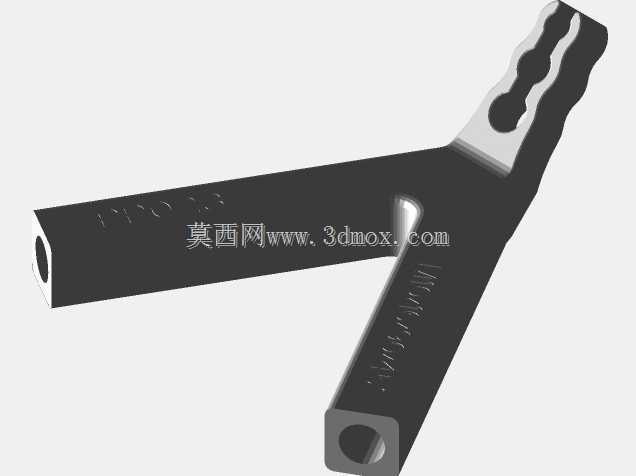

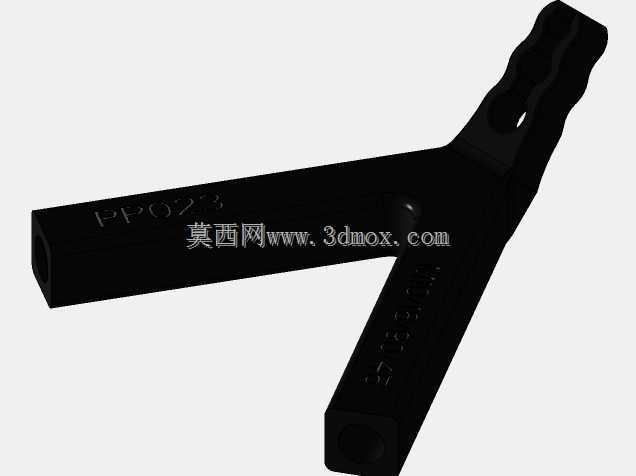

　　从功能特性上看，这款支架采用45度头部弯曲角度设计，区别于直柄支架的垂直固定方式，弯角结构可以让探头以倾斜角度贴近被测板面，在高密度排布的电路板测试场景中，能够避让周边高耸的电容、接插件等元器件，避免支架与板上其他部件产生干涉，同时倾斜的固定角度也更贴合测试人员观察探头接触点的视线角度，方便快速确认探头与测试点的接触状态。支架主体采用一体式弯折结构，没有额外的拼接装配部件，整体刚性更强，长期使用不会出现拼接处松动、角度偏移的问题，夹持部位的内凹型面可以紧密贴合探头手柄的圆柱外形，夹持后不会出现探头转动、滑脱的情况。在设计思路层面，这款支架的尺寸参数完全围绕常用示波器探头的手柄尺寸、测试作业的操作空间边界设定，

　　适配M10规格的安装螺钉，可直接固定在测试工作台的工装架、示波器侧边扩展位或者定制测试治具上，16mm的主体厚度保证了支架自身的结构强度，即使探头连接的测试线缆存在一定牵拉外力，支架也不会出现形变晃动；90mm的主体长度可以让探头伸出足够的操作距离，既不会因为长度过短导致探头无法触及被测板面，也不会因为长度过长造成支架悬臂受力过大出现低头偏移的问题。安装边界上，支架的安装孔位采用标准M10螺纹规格，无需额外定制转接件，可直接与现有测试工装上的通用安装位匹配，弯角头部的轮廓做了圆弧过渡处理，没有尖锐棱角，在测试作业过程中不会刮伤探头线缆外皮，也不会划损被测电路板的阻焊层。从结构细节来看，

　　支架表面的标识刻印可以帮助测试人员快速区分不同通道对应的探头支架，在多通道同步测试时，能够快速对应通道编号，减少探头接错通道的操作失误。不同于通用型的万能支架，这款支架是专门针对示波器探头的外形和测试场景做的定制化结构设计，没有多余的调节关节，也就不存在关节松动、锁止失效的隐患，固定后的位置稳定性更强，适合在固定测试工位长期使用，不需要每次测试都重新调整支架角度和位置，能够大幅提升重复性测试的作业效率。在实际建模过程中，结构的弯折处做了合理的圆角过渡，避免应力集中导致的支架断裂风险，主体的型面设计完全贴合探头手柄的弧度，夹持时的受力均匀，不会因为局部应力过大夹伤探头的塑料外壳。
