示波器探头专用Y型固定支架结构

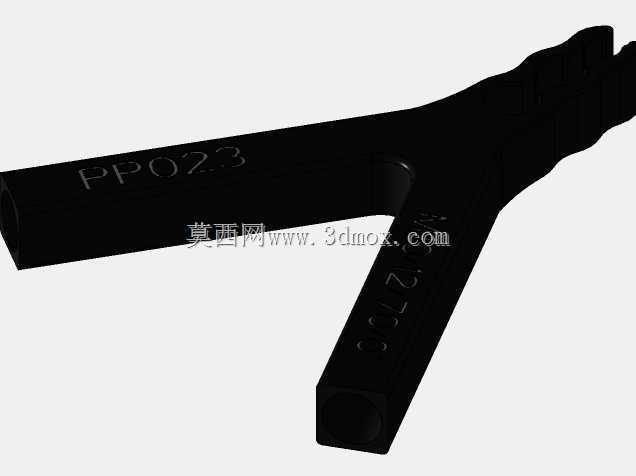

　　在电子测试测量作业场景中，示波器探头的固定稳定性直接影响波形采集的准确性，尤其是在高频信号测试、多通道同步检测、长时间在线监测的工况下，探头的微小位移、晃动都会导致接触阻抗变化，引入不必要的信号噪声，甚至出现探头滑脱、测试点短接的风险。这款Y型分叉结构的探头支架，正是针对桌面测试台架、产线检测工位的实际使用痛点设计的专用固定构件。从结构形态来看，支架采用一体成型的分叉式构型，主臂与支臂形成稳定的三角受力结构，其中一端适配M10规格的安装螺钉，可直接固定在测试台架的型材槽位、示波器侧边扩展孔位或者定制工装的安装面上，支臂端预留的探头卡位结构，能够牢牢夹持标准尺寸的示波器探头手柄位置，避免测试过程中探头受线缆拖拽、外力触碰发生偏移。

　　设计过程中，针对探头安装后的受力情况做了针对性的结构强化，支臂与主臂的衔接位置做了圆弧过渡处理，既避免了直角结构带来的应力集中问题，也能在探头受到轻微侧向力时提供适度的形变余量，不会出现硬脆断裂的情况。尺寸边界上，支架整体厚度控制在12mm，支臂有效长度为70mm，头部采用0度平直弯曲角度，安装后探头的测试端能够垂直对准PCB测试点或者设备检测端子，不会因为支架角度偏差导致探头针歪斜、接触不良的问题。实际使用中，这款支架可以替代传统的探头手持方式，解放测试人员的双手，在需要同时操作多台测试设备、调整被测件参数的场景下，能够保持探头与测试点的稳定接触，大幅降低长时间测试的操作强度。不同于通用型的万能支架，

　　这款支架的卡位尺寸完全匹配对应型号示波器探头的手柄直径，夹持后不会出现探头转动、轴向滑动的问题，安装端的M10螺纹适配绝大多数工业测试台架的通用安装孔位，不需要额外加工转接件就能完成装配。在产线自动化检测工位中，这类支架可以配合气动探针模组使用，作为探头的辅助定位构件，保证每次检测时探头与测试点的相对位置一致，减少人工操作带来的位置误差，提升批量检测的一致性。结构设计上没有多余的冗余结构，整体构型简洁，一体成型的加工方式也让构件的整体强度更高，能够承受频繁的探头拆装、工位调整带来的外力冲击，长期使用不会出现卡位松动、结构变形的问题。针对测试场景中可能存在的线缆拖拽问题，支臂的卡位位置特意做了防滑纹理设计，增大与探头手柄之间的摩擦力，

　　即使探头线缆受到意外拉扯，也不会带动探头移位，保证测试过程的信号连续性。安装边界方面，支架安装后占用的台架空间极小，12mm的厚度不会遮挡周边的测试接线、操作按钮，70mm的支臂长度刚好让探头伸出到台架的测试操作区域，不会因为长度过长导致支架受力过大出现下垂，也不会因为长度过短导致探头无法到达常规测试点位置。0度的头部角度设计，适配绝大多数垂直向下测试的场景，对于需要水平方向测试的工位，也可以通过调整安装螺钉的固定角度来改变探头的朝向，具备一定的场景适配灵活性。在实验室研发测试场景中，这类固定支架还可以配合隔热垫、绝缘垫片使用，避免探头与被测高温电路板直接接触带来的支架受热变形问题，同时绝缘垫片也能隔绝测试过程中的漏电流，提升测试操作的安全性。
