示波器探头弯角固定支架结构设计

项目分类:通用五金配件 发布时间:2021-11-27 ID:415912
  • 示波器探头弯角固定支架结构设计
  • 示波器探头弯角固定支架结构设计

  在电子测试测量作业场景中,示波器探头的固定稳定性直接影响波形采集的准确性,尤其是在产线批量检测、实验室多测点同步测试、电路板返修台定点调试等场景下,探头若出现滑移、角度偏移,会导致接触不良、信号干扰,甚至刮蹭待测电路板的精密焊盘,造成不必要的器件损伤。这款弯角式探头支架,正是针对这类实际作业痛点开发的配套固定结构,区别于常规直柄探头夹的设计,它通过预设的弯曲角度适配不同的测试空间边界,解决狭小工位下探头走线干涉、操作空间不足的问题。

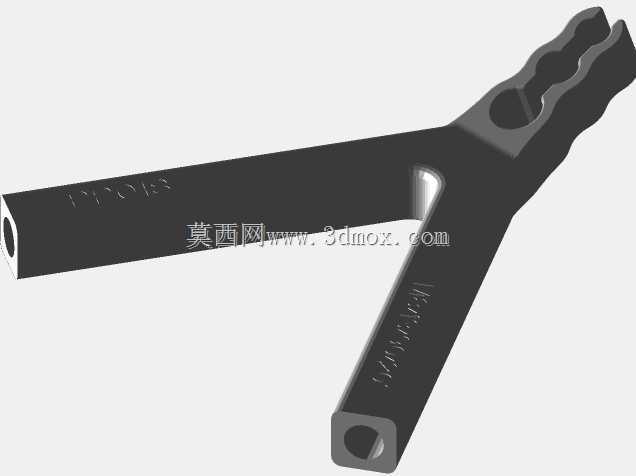

  从结构设计逻辑来看,这款支架采用一体式弯折成型的结构思路,主体为等截面长条臂结构,头部设置与探头柄部匹配的夹持卡槽,卡槽内侧预留了微小的过盈配合余量,装配时无需额外紧固件,依靠材料自身的弹性形变即可卡紧探头柄部,避免测试过程中探头与支架出现相对转动;臂身做了等厚设计,厚度控制在13mm,既保证了足够的结构刚性,在探头搭载后不会因自身重量出现下垂变形,又不会占用过多的垂直空间,适配台架上密集排布的测试点位。尾部的安装端采用M8规格的螺钉连接接口,可直接固定在示波器台架、测试工装台面、悬臂支架等通用安装基座上,接口尺寸符合通用五金配件的安装标准,无需额外加工转接件即可完成装配。

  设计阶段重点考量了头部20度弯曲角度的合理性,这个角度并非随意设定,而是结合多数电子测试场景下的操作视角确定:当支架固定在测试台侧方时,20度的弯折角可让探头自然指向待测电路板的测试点,操作人员无需刻意掰动探头线缆调整角度,就能让探头探针垂直接触测试焊盘,既减少了探针的侧向受力,延长探头使用寿命,也能让操作人员在坐姿状态下清晰观察探针与测点的接触状态,降低长时间测试的操作疲劳度。臂身90mm的有效长度,是经过多轮场景验证确定的尺寸边界:长度过短会导致安装后探头距离测点过近,无法适配不同尺寸的待测电路板;长度过长则会放大支架的受力力矩,在探头触碰测点时容易出现臂身颤动,影响信号稳定性,90mm的长度刚好覆盖常规台式测试场景下,从安装基座到待测板测点的常规距离范围,兼顾了适配性与结构稳定性。

  实际应用中,这款支架可适配多种规格的无源电压探头,头部卡槽的尺寸做了通用化设计,可兼容市面主流品牌同直径探头柄部的安装需求,无需针对不同品牌探头单独更换支架。在自动化测试产线上,这类支架可成排安装在测试工装的定位板上,每个支架对应一个固定测试点,配合气动下压机构即可完成批量电路板的自动化波形检测,无需人工手持探头,大幅提升测试一致性;在实验室研发场景中,它可配合磁性表座安装在实验台任意位置,临时固定探头完成长时间的信号监测,避免手持探头带来的信号抖动;在电路板维修场景中,它可将探头固定在返修台旁,解放操作人员的双手,同时完成探针调整、焊点观察、参数记录等多项操作。

  结构细节上,支架的所有棱边都做了小圆角钝化处理,避免安装和调整过程中划伤探头线缆外皮或是操作人员的手部,弯折处采用圆弧过渡而非直角弯折,减少应力集中问题,即便经过多次拆装调整,弯折处也不会出现裂纹断裂的情况。臂身表面做了哑光黑色处理,一方面可以减少实验室灯光的反光,避免反光影响操作人员观察测点和示波器屏幕,另一方面也具备一定的防锈耐刮能力,适合车间、实验室等多尘、多接触的使用环境。安装端的螺纹孔深度经过精确计算,M8螺钉拧入后不会穿透臂身,保证臂身接触面的平整度,安装后支架与基座贴合紧密,不会出现倾斜晃动的问题。

  从安装边界来看,这款支架对安装空间的要求较低,尾部安装座的外接圆尺寸控制在合理范围,即便在密集排布的测试工装上,相邻支架的间距只需控制在20mm以上即可完成安装,不会出现互相干涉的情况。头部弯折部分的投影尺寸经过优化,在探头安装后,弯折部分不会遮挡操作人员观察测点的视线,探针的落点刚好处于操作人员的直视范围内。不同于市面上常见的可调角度探头支架,这款固定角度支架没有额外的活动铰接结构,不存在长期使用后铰接松动、角度偏移的问题,结构可靠性更高,适合需要长期固定点位测试的场景,后期维护成本极低,仅需在探头磨损时直接更换探头即可,支架本身可长期重复使用。
