示波器探头固定支架结构设计

　　在电子测试实验室、生产线电性能检测工位、电路板维修调试场景中，示波器探头的临时固定一直是容易被忽略但直接影响测试效率的细节——手持探头不仅会占用操作人员一只手，无法同时完成接线调整、参数记录、电路板点位触碰等操作，长时间握持还容易因手部抖动导致探头滑移，造成波形采集失真、测试点接触不良甚至探针刮伤PCB焊盘的问题，这类场景下专用的探头固定支架就成了提升测试稳定性的关键小工装。

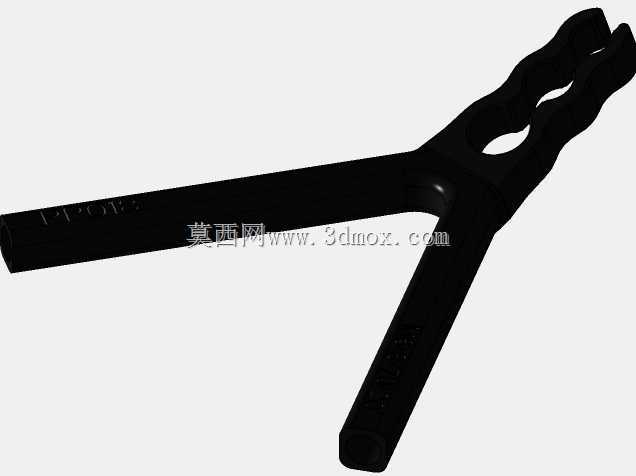

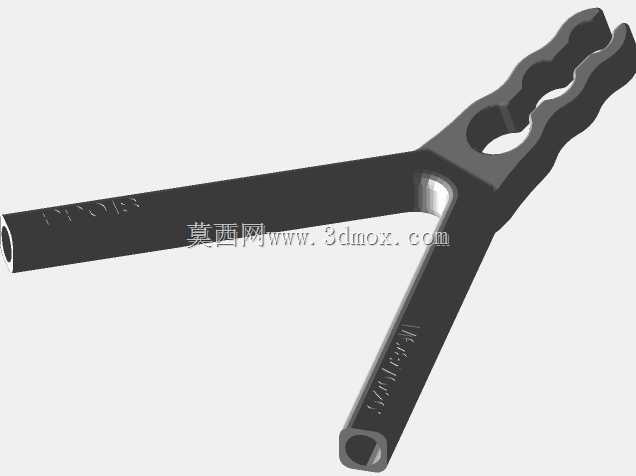

　　这款支架的整体结构采用一体式弯折成型设计，没有额外的拼接装配部件，从根源上避免了多零件组装带来的装配间隙、长期使用松动错位的问题。头部采用双开槽叉形结构，开槽的尺寸刚好匹配标准示波器探头的夹持直径，槽口边缘做了小角度的导入倒角，不需要额外的锁紧旋钮或者卡扣，直接将探头卡入槽内即可完成固定，取放的时候只需要侧向施力就能完成拆装，单手就能操作，完全不会打断测试过程的操作节奏。两个开槽的间距经过反复校核，既可以同时固定两支探头完成双信道同步测试，也可以单支使用时根据探头走线方向选择对应的卡槽，避免探头线缆弯折角度过大造成内部芯线断裂。

　　弯折臂的长度设置充分考虑了测试工位的操作范围，从安装基准面到头部卡槽的中心距离留足了操作空间，不会因为臂长过短导致支架遮挡测试电路板，也不会因为臂长过长造成悬臂刚性不足，探头放置后出现下垂晃动的问题。臂身的截面采用等厚的扁平结构，相比圆杆结构拥有更好的抗扭刚性，在探头受到侧向触碰的时候不会出现明显的偏转，保证探头测试端的位置稳定。头部20度的弯折角度是结合实际测试的操作视角设计的：当支架通过底部的M6螺钉固定在工作台面、设备机架或者示波器侧边的安装孔位上时，探头卡入后探针端刚好斜向朝向操作人员的测试区域，不需要额外调整探头角度就能让探针垂直对准PCB上的测试点，既避免了探针斜向接触焊盘导致的打滑，也能让操作人员清晰看到探针和测试点的接触位置，不用刻意俯身调整视角。

　　安装端的设计充分适配现有测试工位的通用安装条件，采用M6规格的安装螺钉适配，8mm的安装面厚度保证了锁紧后的连接强度，不管是固定在带螺纹孔的工装台面上，还是配合螺母固定在薄型安装板、设备外壳的预留孔位上，都能保证锁紧后支架不会出现转动移位。70mm的安装基准边长度，让支架在固定时拥有足够的支撑跨度，即使探头端受到意外的触碰拉扯，也不会出现支架绕安装螺钉转动的情况，固定后的稳定性完全满足日常测试的使用需求。

　　从设计逻辑上看，这款支架没有采用复杂的可调关节、多轴锁紧结构，而是通过固定的弯折角度、合理的尺寸参数直接匹配最常用的测试场景，省去了每次使用时调整关节角度、锁紧旋钮的步骤，虽然没有多维度可调的灵活性，但对于固定工位的常规测试来说，这种免调节的一体式结构可靠性更高，长期使用不会出现关节松动、锁紧失效的问题，也不需要定期维护锁紧部件，非常适合生产线测试工位、实验室固定测试台这类使用场景固定、操作频率高的场合。实际使用中，这类支架除了固定示波器探头，也可以临时固定小型温度传感器、激光指示笔等需要定点定位的小型检测部件，拓展性完全可以覆盖常规电子测试场景的辅助固定需求。结构的边角全部做了倒钝处理，没有尖锐的棱角，在操作过程中不会刮伤探头线缆、操作人员的手部或者周边的测试线材，细节处理完全符合工业工装的安全设计要求。
