示波器探头专用弯角固定支架结构

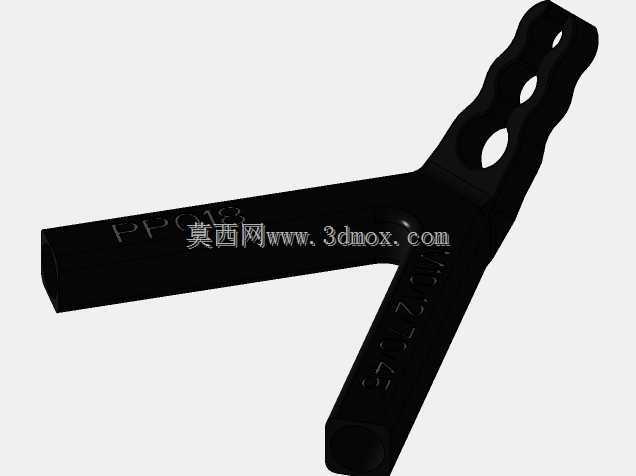

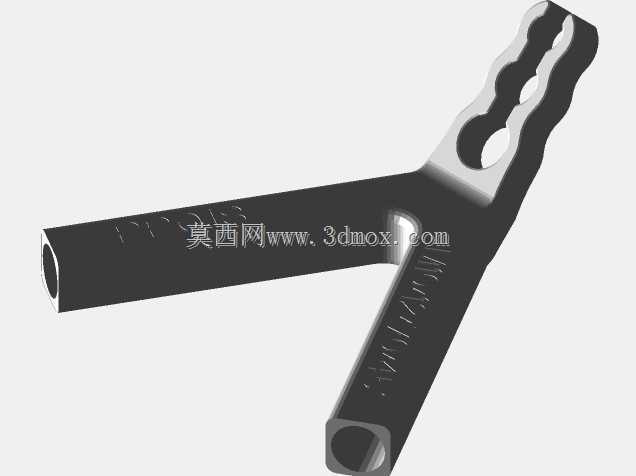

　　在电子测试测量作业场景中，示波器探头的固定稳定性直接影响波形采集的准确性，尤其是在电路板在线调试、高频信号长时间监测、多通道同步测试等工况下，手持探头容易引入人体干扰，也无法保证探头与测试点的接触压力恒定，容易出现波形跳变、接触不良等问题，这款弯角式探头固定支架正是针对这类实际测试痛点设计的配套结构件。从结构设计逻辑来看，这款支架采用Y型分叉式主体结构，长支臂为探头夹持端，表面做了连续的圆弧凹槽造型，既可以减轻支架整体自重，也能提升手持调整时的握持摩擦力，短支臂为安装固定端，45度的头部弯曲角度是经过多轮现场测试确定的最优角度，既可以避让测试台面上的其他接线、元器件，也能让探头以合适的倾角压接在PCB测试点上，

　　避免垂直压接时探头针过度受力弯折，也不会因为倾角过小导致接触压力不足。安装适配层面，支架采用M10规格的螺钉作为固定连接件，12mm的主体厚度保证了结构刚性，在频繁调整探头位置、长时间持续压接测试点的过程中不会出现结构形变，70mm的支臂长度覆盖了大多数台式示波器配套探头的操作半径需求，既不会因为支臂过短导致调整范围受限，也不会因为支臂过长导致固定端受力过大出现晃动。实际使用中，这款支架可以搭配磁性表座、台钳固定座等工装使用，将支架固定在测试工作台的任意位置，调整探头位置后可以保持长时间的位置稳定，在进行电源纹波测试、信号完整性分析、长时间老化监测等作业时，不需要操作人员持续手持探头，既降低了劳动强度，

　　也能避免人体感应带来的信号干扰，提升测试数据的可靠性。细节设计上，支架的弯折处做了圆弧过渡处理，避免应力集中导致的结构断裂，所有棱边都做了倒角处理，不会划伤探头线缆或者操作人员的手部，表面的哑光处理也避免了测试环境灯光反射影响操作人员观察示波器屏幕。从结构建模的角度来看，这款支架的建模过程需要重点关注弯折角度的精度、安装孔的同轴度、凹槽位置的壁厚均匀性，尤其是45度弯角的过渡区域，需要保证壁厚一致，避免后续如果采用注塑或者金属加工工艺时出现缩痕、应力集中等问题，夹持端的内孔尺寸需要匹配常规示波器探头的握持直径，保证夹持力度适中，既不会夹伤探头外壳，也不会在测试过程中出现探头滑移的问题。在生产线的在线测试工位，

　　这类支架可以大幅提升测试效率，操作人员只需要将待测电路板放置在测试治具上，调整支架上的探头位置对准测试点即可完成固定，不需要反复调整手持位置，多通道测试时可以搭配多个同规格支架分别固定不同通道的探头，避免多根探头线缆互相缠绕干扰。在实验室研发场景中，这款支架可以满足不同尺寸PCB的测试需求，调整安装位置即可适配不同的测试点布局，弯角结构可以避开板上的 tall 元器件、接线端子等障碍物，保证探头可以顺利接触到密集布局的测试点。
