示波器探头专用弯折式固定支架结构

　　在电子测试测量作业场景中，示波器探头的固定支撑一直是一线测试人员容易忽略却直接影响测试效率的细节，常规手持探头的方式不仅容易因为手部抖动造成波形采样偏移，在长时间连续监测、多通道同步测试的场景下，还会占用操作人员的手部动作空间，甚至出现探头滑落触碰被测板带电点位造成器件损坏的风险。这款弯折式探头支架正是针对这类现场痛点设计的配套支撑结构，整体采用一体式弯折成型的结构方案，没有多余的拼接装配部件，从根源上减少了装配间隙带来的支撑晃动问题。

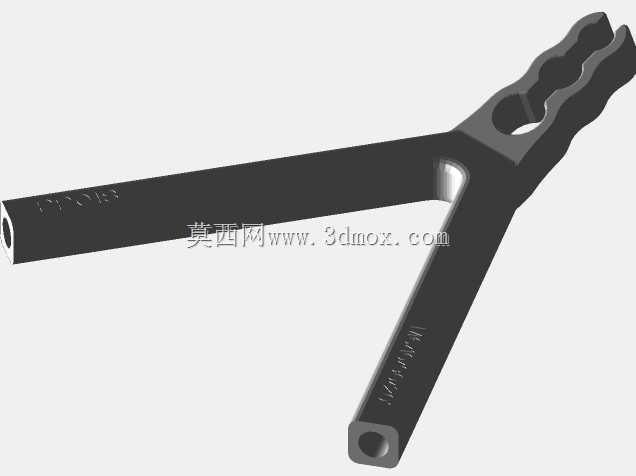

　　从结构功能逻辑来看，支架的头部采用开叉式夹持结构，能够适配常规外径的示波器探头握持段，夹持位置预留了适度的形变余量，既可以保证探头装入后不会因为设备振动、台面触碰出现松脱移位，也不会因为夹持力过大造成探头外壳的压痕损伤，头部预设的20度弯折角度，是经过多轮现场测试校准的角度值，刚好匹配测试人员观测示波器屏幕时的探头走线角度，避免探头线缆在支架端部出现过度弯折造成内部线芯疲劳断裂的问题。支架的长臂段采用等截面平直结构，长度方向的尺寸经过边界校核，既能够延伸到测试台面上的常规被测电路板区域，也不会因为臂长过长造成端部负载后的下挠变形，臂身的截面厚度控制在10mm，保证结构刚性的同时不会过度遮挡被测板上的元器件布局，方便测试过程中随时调整被测件的接线位置。

　　安装端采用M6规格的螺钉锁紧结构，能够适配测试台面上通用的M6螺纹安装孔位，也可以搭配通用的磁性表座、台钳夹具进行非孔位的固定安装，安装边界的尺寸经过优化，锁紧后支架的根部不会突出安装面过多，避免和台面上的其他测试线缆、工具产生干涉。整个支架的弯折过渡位置都做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少应力集中，提升支架长期反复使用的结构寿命，另一方面也避免操作过程中剐蹭探头线缆或者操作人员的手部。

　　在实际测试应用中，这款支架可以将探头稳定固定在指定的测试点位上方，不需要操作人员持续手持施压，在进行电源纹波长时间监测、信号时序同步测试、高低温环境下的板卡性能测试等场景中，能够彻底解放操作人员的双手，同时保证探头接触压力的一致性，减少因为接触压力波动带来的采样数据误差。支架的整体外形尺寸适配大多数台式示波器的配套测试台面布局，不需要对现有测试台进行额外的改造就可以直接安装使用，头部的夹持开口尺寸经过通用化设计，能够覆盖市场上主流品牌的无源电压探头、大部分电流探头的握持段尺寸，不需要针对不同型号探头更换配套的夹持配件。

　　从设计思路上，这款支架没有采用复杂的可调关节结构，而是通过固定弯折角度的一体式结构来实现最常用的支撑角度需求，相比多关节可调的支架结构，一体式结构的可靠性更高，不会出现关节锁紧失效、长期使用后角度偏移的问题，同时零件的加工工艺更简单，不管是采用金属板材冲压弯折还是工程塑料注塑成型，都能够实现较低的加工成本和稳定的成品一致性。支架臂身的长度设置为90mm，是结合常规测试场景中探头到安装点的平均距离确定的，这个长度既可以满足大多数桌面测试的行程需求，也能够控制支架整体的力臂长度，降低安装端的锁紧受力要求，即便是采用普通的M6螺钉手拧锁紧，也能够保证支架在挂载常规探头时不会出现低头偏转的问题。

　　在结构细节处理上，支架头部的开叉夹持位置内侧没有做额外的防滑齿纹，避免齿纹长期挤压探头外壳造成不可逆的压痕，而是依靠结构本身的弹性形变提供适中的夹持力，探头装入和取下的操作都可以单手完成，不需要额外操作锁紧机构，提升测试过程中的操作效率。支架的整体表面没有多余的凸起结构，线缆可以顺着臂身进行走线固定，避免测试过程中线缆被周边物件勾挂带动支架移位。
