示波器探头专用45度弯角安装支架

　　在电子测试测量作业场景中，示波器探头的固定稳定性直接影响信号采集的准确性，尤其是在高频信号测试、长时间波形监测、多通道同步测试的工况下，手持探头带来的微小位移、接触压力波动都会引入测试误差，甚至导致波形失真、触发异常，这类专用弯角支架正是为解决这类现场测试痛点设计的结构件。从实际使用场景来看，该支架主要适配台式示波器、便携示波器的无源电压探头、有源差分探头的辅助固定，可安装在测试台架边缘、设备外壳预留安装位、定制测试工装的型材面上，将探头以固定角度抵接在测试点上，释放测试人员双手，同时保证探头与测试点的接触压力恒定，避免手动持握时的角度偏移、压力变化带来的阻抗不连续问题，尤其适合电路板在线测试、电源纹波长期监测、功率器件开关波形捕获等需要长时间稳定接触的测试环节。

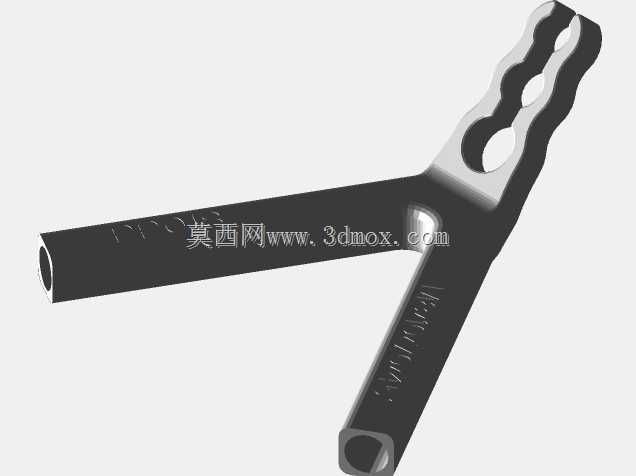

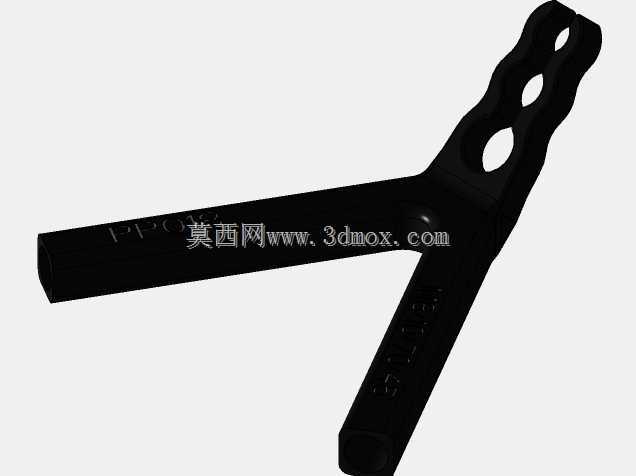

　　结构设计上，该支架采用单轴铰接的分体式结构，两个臂体通过中部的铰接轴连接，可实现一定角度范围内的开合调整，适配不同厚度的安装基面、不同伸出长度的探头固定需求；臂身开设的三个等距通孔为安装固定孔，既可以通过M8规格的螺钉穿过孔位将支架锁紧在安装基面上，也可以穿过扎带、卡扣实现无螺纹基面的快速绑定固定，适配实验室测试台、生产线上的测试工位、外场便携测试等多种安装环境。头部45度的弯曲角度是经过实际测试验证的最优角度，既可以让探头以合适的倾斜角度抵接PCB板上的测试点，避免支架臂身遮挡周边元器件、干涉其他测试探头的走线，也能让探头的接地弹簧以最短路径连接接地点，减少测试环路的天线效应，降低高频测试时的空间电磁干扰耦合。

　　尺寸边界方面，该支架适配M8规格的安装螺钉，臂身主体厚度为10mm，单臂有效长度为70mm，安装时需要预留的最小安装平面尺寸为80mm*20mm，铰接部位的最大回转半径为12mm，在工装设计、测试台搭建时需要避开该回转区域，避免开合调整时与周边结构发生干涉。臂身的轮廓做了圆弧过渡处理，没有尖锐棱角，避免在测试操作时划伤操作人员、刮损探头线缆外皮；铰接轴的阻尼经过适配调整，既可以在调整到目标角度后保持位置固定，不会因为探头自身重量发生下垂偏移，也可以在需要调整角度时无需额外工具直接手动掰动调整，适配不同测试点的位置变化。

　　从结构强度角度考虑，该支架的受力路径经过优化，当探头抵接测试点产生反向作用力时，力会沿着臂身传递到安装孔位，臂身的加厚设计避免了长期受力下的塑性变形，铰接部位的轴孔配合采用小间隙配合，长期使用不会出现明显的旷量，保证探头固定位置的重复精度。在多探头同步测试的场景中，可以并排安装多个同型号支架，每个支架独立固定一个探头，相邻支架的安装孔位间距最小可做到25mm，不会出现相互干涉的情况，可满足4通道甚至更多通道的示波器同步测试固定需求。不同于通用的可调支架，该支架的45度弯角是针对示波器探头的常用测试角度做的固化设计，不需要每次使用时反复调整头部角度，只需调整臂身的开合角度即可快速到位，提升测试准备的效率，尤其适合生产线的批量测试工位，减少操作人员的调整时间，提升测试工位的周转效率。
