示波器探头L型弯角固定支架结构

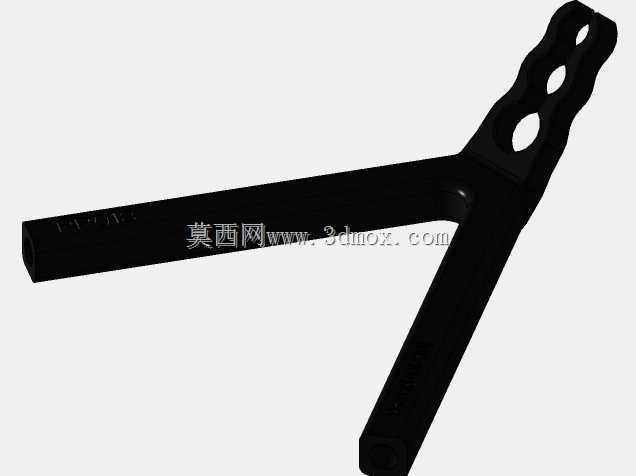

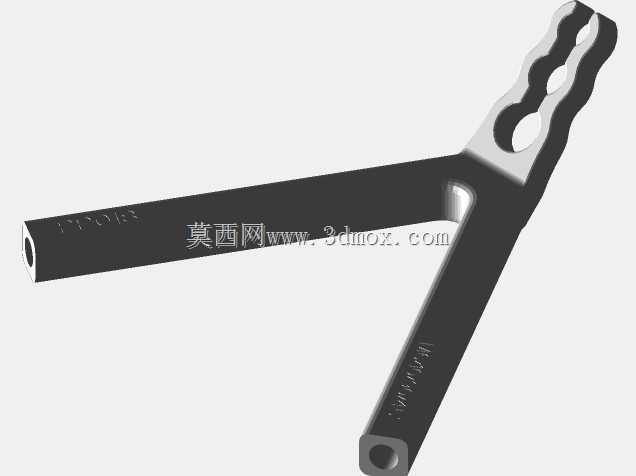

　　也能配合扎带对探头尾部的线缆做冗余固定，避免线缆自重拉扯探头导致的接触压力变化；波浪形的外缘轮廓不是装饰性设计，而是考虑到操作人员快速拆装时的手指施力角度，即便戴薄款防静电手套也能稳定捏持调整支架位置，不会出现打滑脱手的情况。弯折处做了圆弧过渡的加厚处理，这是整个支架的应力集中区域，日常使用中支架需要承受探头下压的反作用力、线缆拖拽的侧向力，加厚的过渡结构能避免长期受力出现的塑性形变，保证支架的弯折角度长期稳定，不会因为反复拆装出现角度偏移导致探头对位不准。长臂部分采用等截面的平直结构，厚度控制在10mm，这个厚度是兼顾结构刚性和安装空间的平衡选择——如果臂厚过薄，支架压合探头时会出现悬臂下挠，导致探头尖端无法垂直对准测试点，在电子测试实验室、产线功能检测工位的日常作业中，示波器探头的摆放固定一直是容易被忽略却直接影响测试效率的细节——常规手持探头在长时间监测波形、多通道同步采样时，很容易因为线缆拖拽、手部误碰出现探头移位，导致测试点接触不良、波形采样失真，甚至刮蹭待测PCB板上的精密贴片元件。这款弯角式探头固定支架，正是针对这类实际测试场景的痛点做的结构优化，区别于市面上常见的直柄探头夹具，它采用90度弯折的长臂结构，能在不遮挡测试人员观察待测板视线的前提下，把探头稳定压合在指定测试点位上。从结构设计逻辑来看，支架的头部做了三孔位的波浪形轮廓，这部分是探头的夹持安装端，三个等距排布的通孔既可以通过M6规格的紧固件适配不同直径的探头套筒，

　　接触压力不足会直接影响测试信号的稳定性；如果臂厚过大，不仅会增加支架本身的自重，还会在密集排布的测试工位上占用过多空间，甚至遮挡相邻通道的探头走线。90mm的悬臂长度是经过实际工位场景测算的，常规的台式示波器测试台架上，待测PCB板固定在工装板上后，板边到支架安装基准面的距离通常在60-80mm区间，90mm的臂长能留出足够的调整余量，既可以适配不同厚度的工装垫板，也能在需要调整探头压合角度时，留出小幅位移的空间，不需要反复拆装支架的固定端。支架头部的45度弯折角度，是配合探头尖端的接触角度设计的：常规无源电压探头的尖端接触测试点时，最佳的倾斜角度是40-50度，这个角度下探头的接地弹簧能自然贴附在测试点附近的接地点位上，

　　不会因为角度过直导致接地弹簧翘起，也不会因为角度过平让探头套筒遮挡测试点的观察视线。安装边界方面，支架的固定端采用单孔M6螺钉锁紧的结构，不需要复杂的安装基座，可以直接固定在测试工装的铝型材框架上、定制的测试台架挡板上，甚至可以通过简易的C型夹固定在临时搭建的测试工位台面上，适配性很强。在实际产线的批量测试场景中，这类支架可以配合多通道示波器同时固定4-8个探头，测试人员只需要把待测PCB板放到定位工装上，所有探头就能同时对准预设的测试点，不需要逐个手持调整探头位置，单块板的测试时间能缩短近40%，同时也能避免手持探头时人体感应带来的信号干扰，让小信号测试的波形稳定性明显提升。在实验室研发调试场景中，长时间监测电源纹波、

　　时钟信号波形时，把探头固定在这款支架上，测试人员可以腾出手来调整电路参数、记录测试数据，不需要一直扶着探头保持位置，也能避免因为手部抖动导致的探头滑脱，碰掉板上的0402、0201这类小型贴片元件。结构细节上，支架的所有棱边都做了小倒角处理，没有尖锐的毛刺棱角，一方面是避免安装调整时划伤操作人员的手部或者刮破探头的线缆外皮，另一方面也能减少静电积累，在静电敏感的CMOS电路测试场景中，光滑的倒角表面不容易积累静电电荷，降低静电放电损坏待测器件的风险。长臂的平直段表面做了哑光处理，不会反射实验室的照明灯光，避免反光影响测试人员观察示波器屏幕或者待测板上的丝印标识。和市面上常见的3D打印塑料探头支架相比，这款金属材质的支架刚性更好，长期使用不会出现蠕变变形，在产线三班倒的高强度使用场景下，不需要定期更换变形的支架，维护成本更低；和可调式的多关节探头支架相比，它的结构更简单，没有活动关节的松动间隙，固定后的探头位置重复精度更高，批量测试时的测试一致性更好，不会因为关节松动导致每个工位的探头接触压力出现差异，影响测试结果的判定。
