9缸星形航空发动机结构三维模型

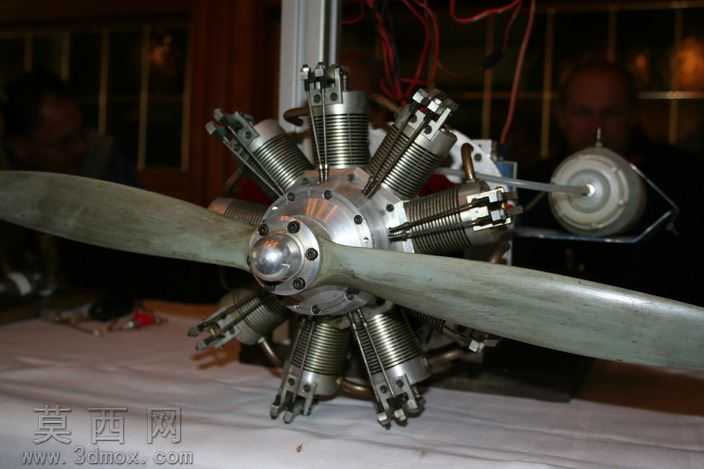

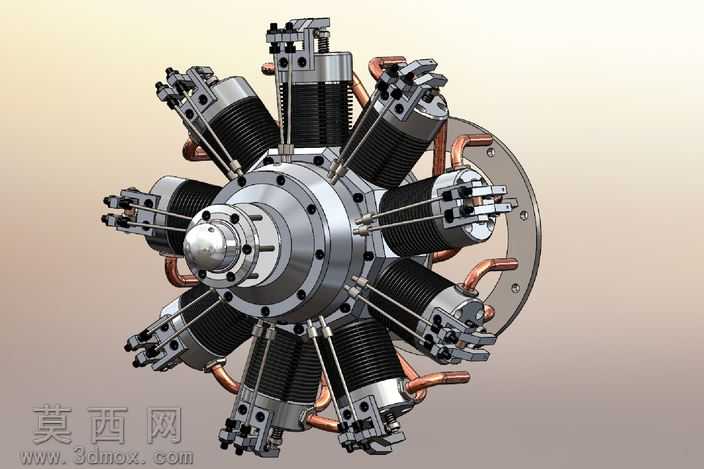

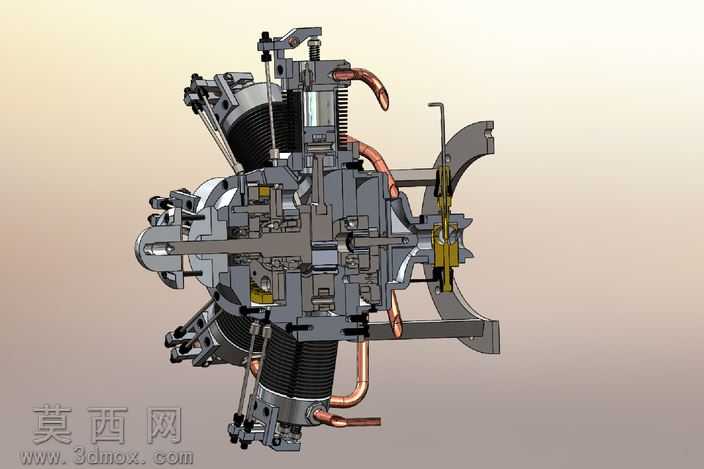

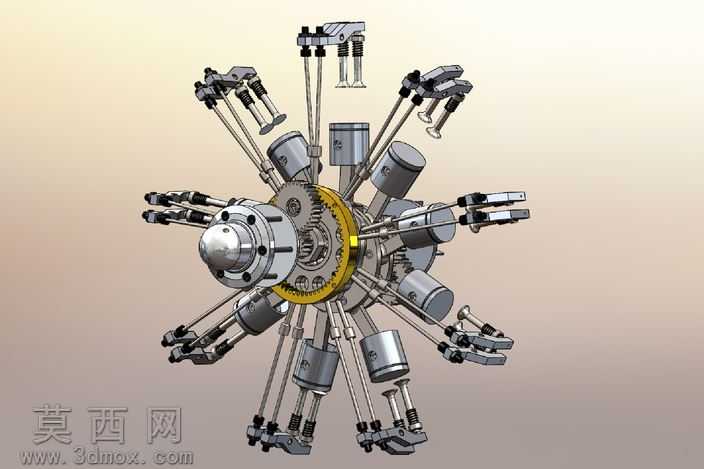

本模型为经典9缸径向排布星形发动机，采用全参数化三维建模完成，完整还原了1978年德国罗兰施瓦茨设计的9缸星形发动机的全部结构细节，可实现完整的运动动画演示，清晰展现星形发动机的工作运行逻辑。建模过程中严格遵循真实航空星形发动机的尺寸比例与结构规范，对核心部件进行了精细化还原：中心曲轴箱采用分层装配结构，完整呈现了主轴承座、曲轴安装位、油路通道的细节，表面做了金属机加工质感的材质处理，还原了铝合金壳体的哑光金属质感与螺栓孔、定位销的细节特征。九个气缸沿中心曲轴箱呈360度均匀径向排布，每个气缸都独立建模了散热鳍片、气门组件、火花塞安装位、活塞连杆结构，气缸散热鳍片做了等距阵列处理，还原了风冷发动机的散热结构特征，缸体部分采用铸铁深色金属材质，与中心曲轴箱的铝合金材质形成清晰区分。每缸的进排气门、摇臂组件、复位弹簧都做了独立建模，弹簧采用螺旋扫描特征生成，还原了弹簧的节距与丝径细节，摇臂与气门的配合位置做了装配约束，可随曲轴转动实现气门的规律开闭。铜质输油管路沿缸体间隙排布，采用扫掠特征生成弯曲管路，材质设置为紫铜质感，还原了老式星形发动机的外置油路特征。前端输出轴、启动法兰盘也做了细节还原，法兰盘上的安装孔、定位槽都按照真实安装标准设计。整体模型装配关系完整，添加了符合机械原理的运动配合约束，可模拟曲轴转动带动连杆推动活塞往复运动、同时驱动摇臂控制气门开闭的完整工作循环，渲染阶段采用柔和的渐变背景布光，突出金属部件的质感与结构层次，清晰展现各部件的装配关系与外形特征，完整复现了这款经典星形航空发动机的结构特点，可用于动力机械结构教学、发动机原理演示、航空动力装置参考等场景。
