汽车盘式制动器制动盘三维结构设计

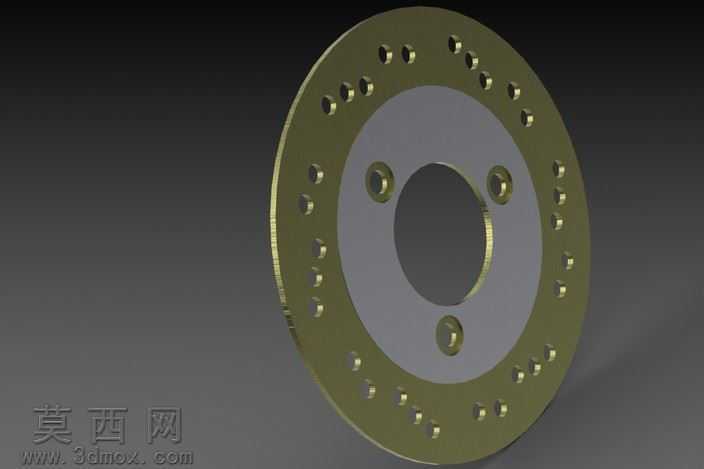

本作品为汽车盘式制动器的核心部件制动盘三维建模设计，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路，严格遵循汽车制动部件的实际尺寸比例与结构规范，保证模型各部分结构的可编辑性与工程实用性。模型主体为环形盘状结构，中心设置大尺寸中心孔用于匹配轮毂轴的安装定位，中心孔周边均匀分布三个安装通孔，用于实现制动盘与轮毂法兰的紧固连接，孔位的位置度、孔径尺寸均参考量产乘用车制动盘的通用设计标准设定，保证安装结构的合理性。制动盘外圈的摩擦工作区域，沿圆周方向均匀排布多组散热通孔，这类孔位设计参考了通风式制动盘的散热逻辑，能够在制动过程中引导空气流经盘体，带走摩擦产生的大量热量，降低制动热衰退风险，提升连续制动工况下的制动稳定性。建模过程中对盘体的厚度、摩擦面的平面度、各孔位的倒角细节都做了精细化处理，避免出现尖锐棱角等不符合实际加工工艺的结构，同时对不同功能区域做了材质区分：中心安装区域采用哑光灰金属材质模拟铸铁安装基座的质感，外圈摩擦区域采用偏暗的金属质感模拟经过高温处理的耐磨合金摩擦面，渲染阶段通过调整金属粗糙度、环境反射参数，还原金属部件的真实质感，同时通过光影效果突出盘体上孔位的排布层次与结构细节，清晰展现各部分的结构特征。设计过程中充分考虑了制动盘的实际工作场景，在结构设计上兼顾了制动摩擦需求、散热需求与安装定位需求，整体模型结构完整，细节丰富，既可以作为汽车结构教学的演示模型，也可用于制动系统相关的结构验证、方案展示场景，能够直观展现盘式制动器制动盘的典型结构特征与设计逻辑，为相关零部件的设计优化提供可视化的三维参考。
