工业级激光设备配套控制箱体结构设计

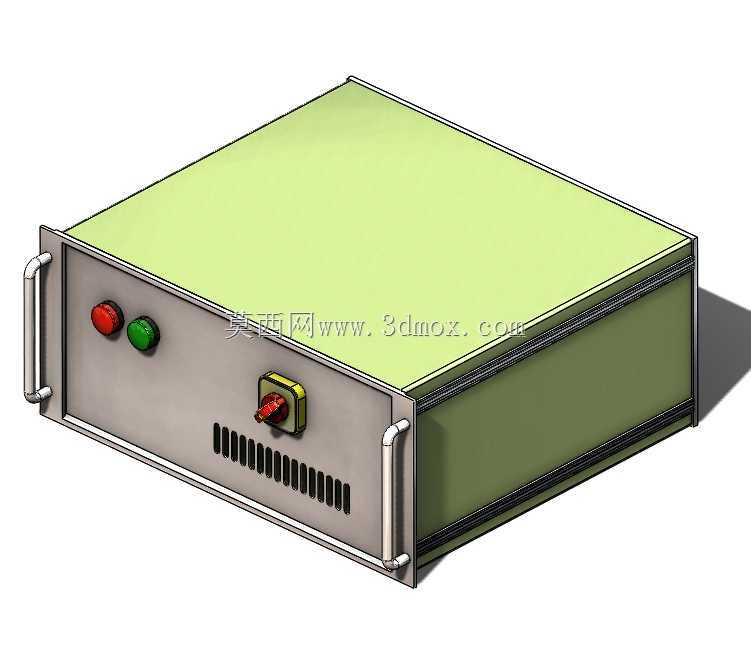

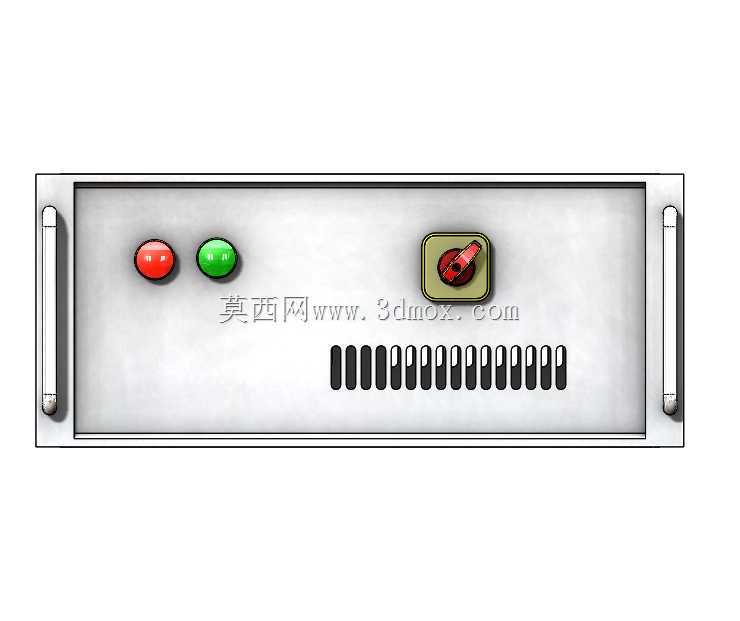

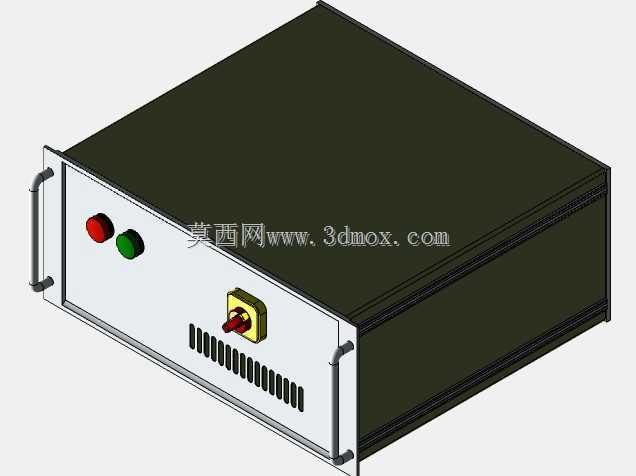

　　这款激光控制箱主要面向工业激光加工设备的配套电控集成场景，常见于激光打标、激光切割、小型激光焊接设备的电气系统承载，作为整套激光设备的核心控制载体，需要容纳激光电源、主控板卡、信号转接模块、驱动单元等核心电气部件，同时要兼顾现场操作的便捷性与长期运行的散热可靠性。从结构设计来看，箱体采用标准铝型材拼接框架搭配钣金折弯面板的组合形式，这种结构在工控电控箱体设计中应用十分广泛，铝型材框架自带的安装槽道可以灵活适配不同尺寸的内部元器件安装，不需要额外焊接固定支架，既降低了加工难度，也方便后期运维时的元器件位置调整。前面板的布局完全围绕现场操作逻辑设置，红绿两个指示灯分别对应电源通电状态与设备运行就绪状态，

　　操作人员在设备旁可以快速通过灯光判断设备当前工况，不需要进入系统后台查看状态；带防护座的翘板电源开关设置在面板中下位置，开关加装了红色绝缘防护套，避免现场作业时的误触触发，同时防护座可以阻挡加工现场的切削碎屑、粉尘落入开关缝隙，降低开关接触不良的故障概率。面板下方的长条状通风散热孔采用等距冲压成型，开孔方向斜向下设置，既可以保证箱体内部热空气的自然流通排出，又能避免上方掉落的碎屑、液体直接进入箱体内部，散热孔的开孔率经过匹配计算，能够满足箱体内常规功率元器件的自然散热需求，不需要额外加装强制风冷风扇，减少了风扇带来的粉尘吸入与噪音问题。箱体两侧加装的金属提手采用折弯焊接结构，表面做了圆滑打磨处理，在设备组装、

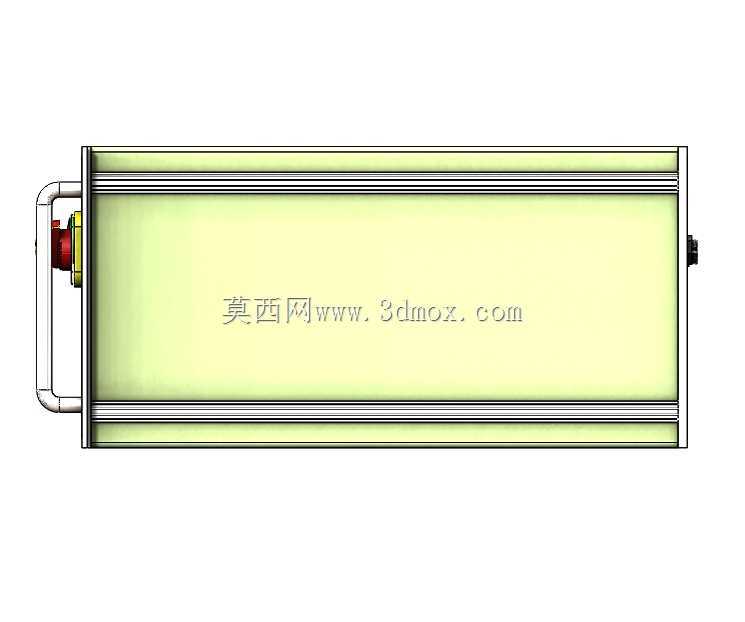

　　转场移动时可以方便操作人员抬运，同时提手的安装位置经过重心匹配，抬运时箱体不会出现明显倾斜，避免内部元器件因为倾斜受力出现接线松动。箱体的顶盖采用整块钣金折弯成型，通过侧边螺丝与铝型材框架固定，拆卸时只需要拧下侧边固定螺丝就可以掀开顶盖，方便内部元器件的接线调试与后期维护更换。从安装边界来看，这款箱体属于台式安装结构，底部平整，可以直接放置在设备机架的预留安装平面上，也可以通过底部预留的安装孔位配合螺丝固定在机架上，箱体的深度、宽度与高度尺寸适配常规小型激光加工设备的机架安装空间，不会出现与设备其他部件干涉的问题；前面板的操作元件全部突出面板表面的高度控制在安全范围内，不会因为外接部件的碰撞导致操作件损坏。在细节设计上，

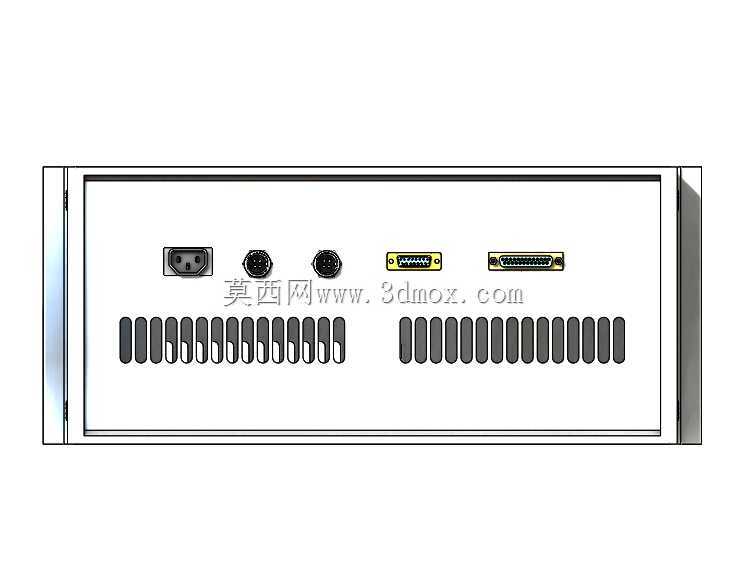

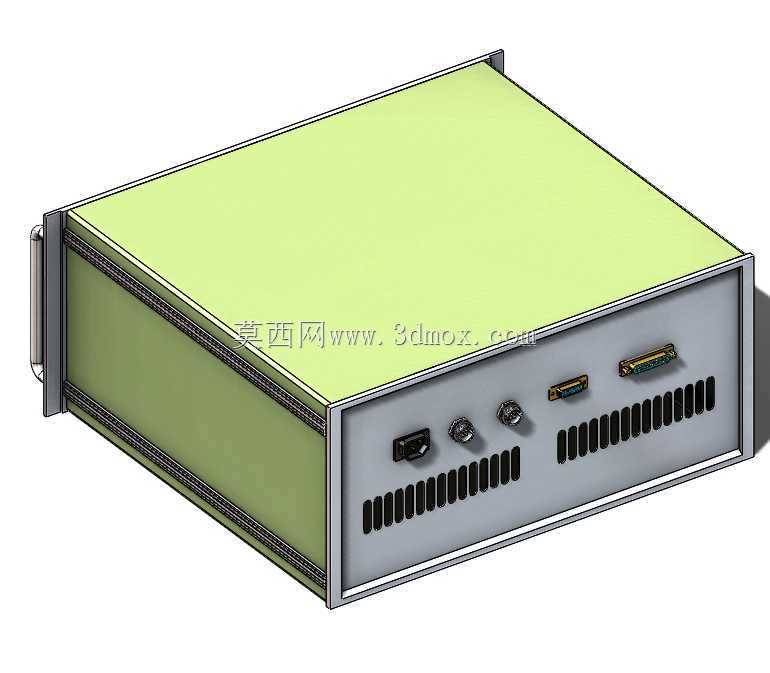

　　箱体的所有钣金边缘都做了去毛刺倒钝处理，避免组装和运维过程中划伤操作人员的手部；面板的指示灯、开关安装位都采用了标准化开孔尺寸，后期如果需要更换同规格的不同品牌元件，不需要重新扩孔或者修改面板结构，互换性较强。箱体的侧面板与后面板预留了接线过孔的位置，可以根据实际接线需求开设不同尺寸的格兰头安装孔，方便电源线、信号线、激光控制线缆的进出，过孔位置的高度设置避开了内部元器件的安装区域，不会出现线缆弯折半径不足或者与内部元件挤压的问题。这种结构设计的控制箱，既满足了激光设备电控系统的防护、安装、操作需求，也兼顾了加工工艺性与后期维护的便捷性，在小批量设备配套场景下，不需要开模就可以完成加工，生产周期短，成本可控，同时结构强度足够应对工业车间的常规使用环境，表面的喷塑处理可以抵御车间内的潮气、少量油污侵蚀，延长箱体的使用寿命。
