内六角滚花圆头螺钉三维结构设计

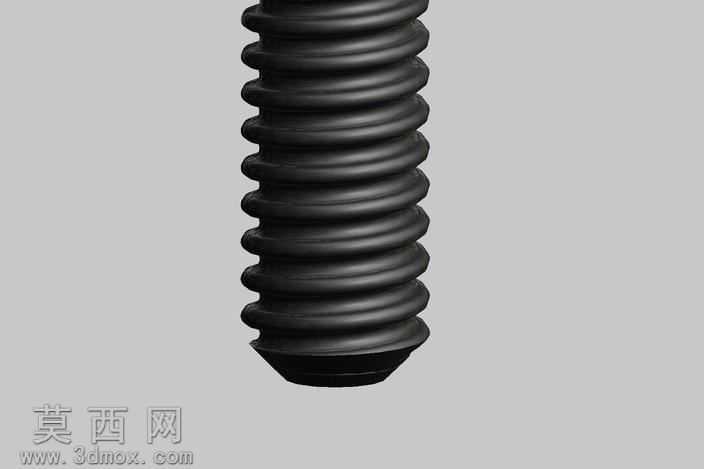

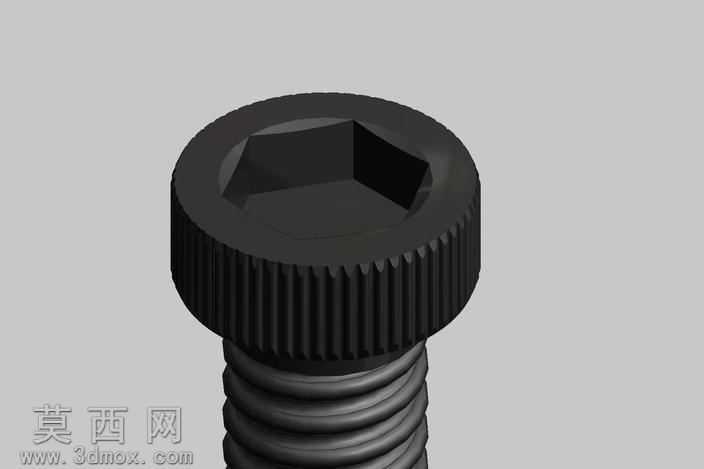

本作品为内六角滚花圆头螺钉的三维参数化建模成果，建模过程严格遵循紧固件通用设计规范，完整还原了该类螺钉的全部结构细节。建模初期先梳理螺钉各部分的尺寸逻辑，以螺钉公称直径为基础参数，推导头部直径、头部厚度、内六角对边深度、螺纹长度、螺距等关键尺寸的比例关系，确保各结构比例符合实际工业使用的螺钉规格。头部建模阶段，先绘制头部圆柱基体，在圆柱顶面绘制正六边形内凹轮廓，通过拉伸切除命令生成内六角驱动槽，槽口边缘做微小倒角处理，模拟实际加工过程中产生的工艺倒角，避免应力集中；头部外圆柱面通过圆周阵列直纹滚花特征，还原滚花的防滑纹理，滚花的齿距、齿深均按照手动拧紧用螺钉的防滑需求设置，保证纹理的凹凸起伏真实自然，既还原加工质感，也体现滚花结构增大手部摩擦力的功能设计。螺杆部分建模时，先绘制螺杆圆柱基体，再通过螺旋线扫描切除的方式生成连续外螺纹，螺纹的牙型角、牙顶牙底圆弧均按照普通公制螺纹的标准轮廓绘制，螺纹收尾处做自然的退刀收尾处理，还原实际螺纹加工的退刀结构，避免螺纹末端出现生硬的截断效果，同时在螺杆与头部连接的位置加工出过渡圆角，降低连接位置的应力集中风险，提升螺钉的结构强度。材质与渲染阶段，为模型赋予高强度合金钢材质，调整材质的金属粗糙度、反射率参数，模拟经过发黑处理的螺钉表面质感，头部滚花位置因纹理凹凸产生的漫反射效果、螺纹表面的金属光泽、内六角槽内的阴影层次均通过渲染参数调整实现真实还原，打光时采用柔和的侧上方主光源搭配辅助补光，清晰呈现滚花纹理的凹凸细节、螺纹的螺旋走向、内六角槽的深度结构，让模型整体视觉效果贴近真实工业螺钉的实物状态。整个建模过程兼顾结构准确性与视觉真实性，既完整呈现了该类螺钉的全部功能结构，也通过细节处理还原了工业零件的加工工艺特征，可用于机械装配演示、紧固件选型参考、五金产品展示等场景。
