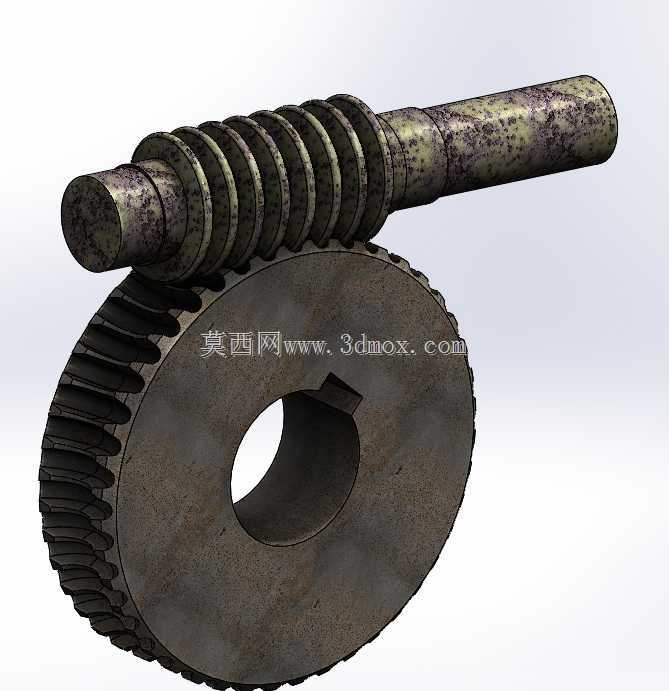

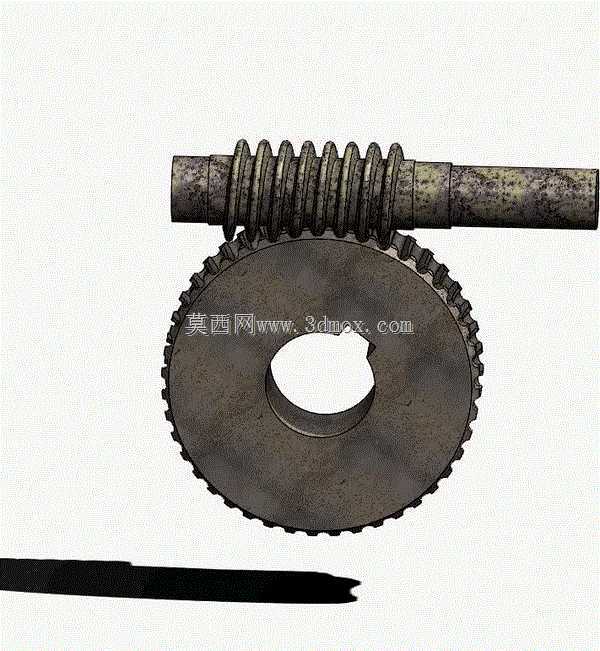

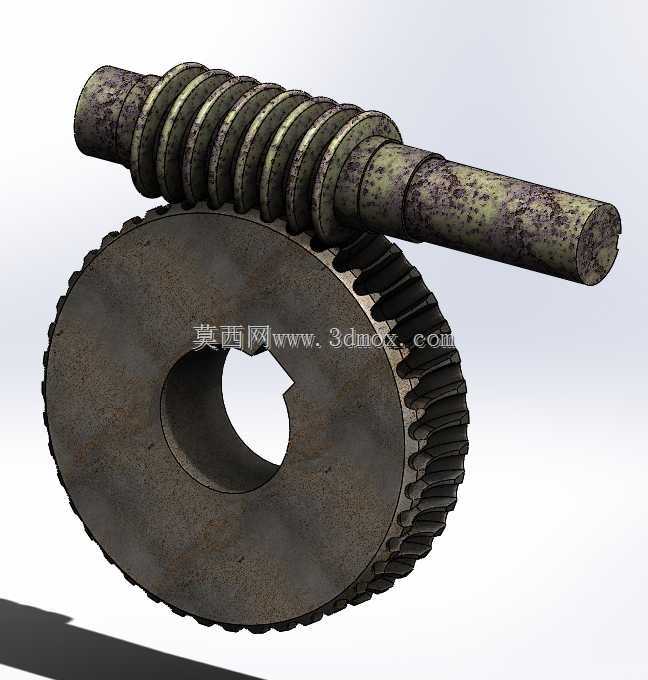

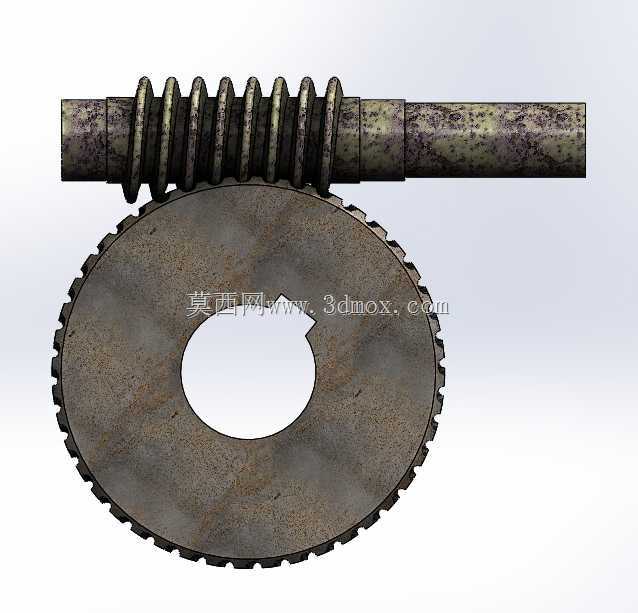

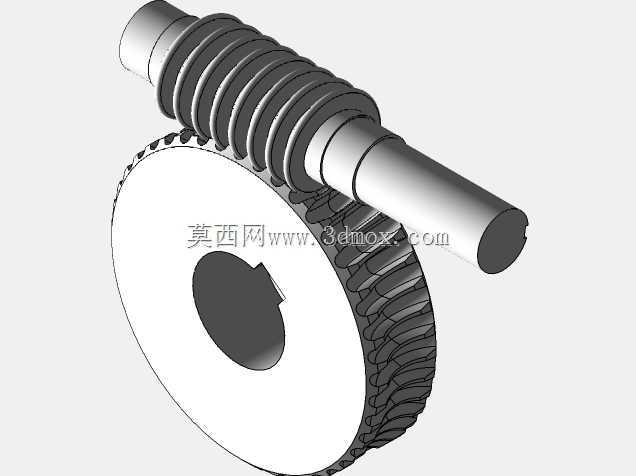

交错轴传动用蜗轮蜗杆啮合结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:416468
  • 交错轴传动用蜗轮蜗杆啮合结构
  • 交错轴传动用蜗轮蜗杆啮合结构
  • 交错轴传动用蜗轮蜗杆啮合结构
  • 交错轴传动用蜗轮蜗杆啮合结构
  • 交错轴传动用蜗轮蜗杆啮合结构

  这套蜗轮蜗杆传动副,核心解决空间交错轴之间的运动与动力传递需求,常见于需要大减速比、低噪音传动的工业设备场景,比如输送线的驱动端、小型起重设备的回转机构、自动化生产线的分度单元,以及部分机床的进给传动链路中,能在单级传动下实现10-80的常规减速比,部分特殊设计的结构甚至能达到更高减速比,相比多级圆柱齿轮减速结构,整体占用空间更小,传动平稳性更优。

  从结构设计逻辑来看,蜗杆采用阿基米德齿形设计,加工时可通过普通车床的梯形螺纹车削工艺完成,齿面粗糙度控制在Ra1.6以内,保证啮合时的滑动接触顺畅,减少运行过程中的磨损与发热;蜗轮采用齿圈与轮毂分体设计思路,齿圈部分选用耐磨锡青铜材质,轮毂采用铸铁或45钢材质,既保证齿面的耐磨性能适配蜗杆的钢质齿面滑动摩擦特性,又能控制整体制造成本,避免全铜结构带来的材料成本过高问题。

  安装边界层面,蜗杆为轴类结构,两端预留轴承安装轴颈,轴颈直径根据传递扭矩大小匹配对应深沟球轴承或圆锥滚子轴承的内孔尺寸,轴端可根据安装需求设计键槽、锁紧螺纹等结构,用于连接动力输入端的联轴器、带轮或电机输出轴;蜗轮中心孔设计有键槽,可直接套装在设备的输出轴上,通过平键传递扭矩,蜗轮的齿顶圆、齿宽尺寸与蜗杆的导程角、中心距严格匹配,安装时需保证两轴的空间交错角度为90度,中心距误差控制在IT7级精度范围内,否则会出现啮合间隙过大、齿面接触偏载、运行噪音陡增甚至卡滞的问题。

  功能特性上,这套传动副具备反向自锁的特性,即只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重类设备中可起到安全防护作用,避免负载下坠引发安全事故;运行过程中由于齿面之间为滑动摩擦,传动效率相比圆柱齿轮传动略低,因此设计时会在啮合区域预留润滑脂或润滑油的存储空间,部分密封结构的传动箱会采用油浴润滑方式,降低齿面磨损速率,延长部件使用寿命。

  建模过程中,需严格按照渐开线蜗杆与蜗轮的啮合方程生成齿形,不能通过简单的螺旋扫掠随意生成齿廓,否则会出现齿面干涉、装配后无法正常转动的问题;建模时需单独校验蜗杆的导程角与蜗轮的螺旋角匹配度,保证两者数值相等、旋向一致,同时预留合理的齿侧间隙,补偿加工误差、热膨胀带来的尺寸变化,保证不同温度工况下都能顺畅运行。

  实际选型应用时,需根据设备的输入转速、传递扭矩、负载冲击特性匹配对应的模数、齿数、中心距参数,比如轻载高速的自动化分度场景,可选用较小模数、多头蜗杆的结构,提升传动效率;重载低速的起重输送场景,可选用单头蜗杆、较大模数的结构,提升承载能力与自锁可靠性。装配调试时,需通过调整蜗杆轴的轴向垫片厚度,控制啮合接触斑点的位置,理想状态下接触斑点应位于蜗轮齿面的中部偏啮入端位置,保证全齿宽均匀接触,避免局部载荷过大造成齿面点蚀或断齿问题。
