做小型传动结构设计的工程师大多接触过这类带法兰挡边的微型滚珠轴承,很多人第一次选型时容易忽略挡边的定位作用,要么给轴承外圈额外加轴向定位挡圈,要么把安装孔的公差放得太松,最后装配完出现跑圈、轴向窜动的问题,反而增加了后期调试的工作量。这类轴承最常出现在桌面级小型输送线的从动辊端、3D打印设备的导向轮安装位、小型伺服电机的输出端支撑、办公自动化设备的走纸辊轴系,还有部分小型医疗器械的传动模组里,这些场景的共同特点是安装空间紧凑,轴系负载不大但对转动灵活性、轴向定位精度有一定要求,不需要额外设计复杂的轴向固定结构,靠轴承自带的法兰挡边贴住安装立板端面,就能完成外圈的轴向限位,大幅简化安装座的加工工序。从结构设计逻辑来看,

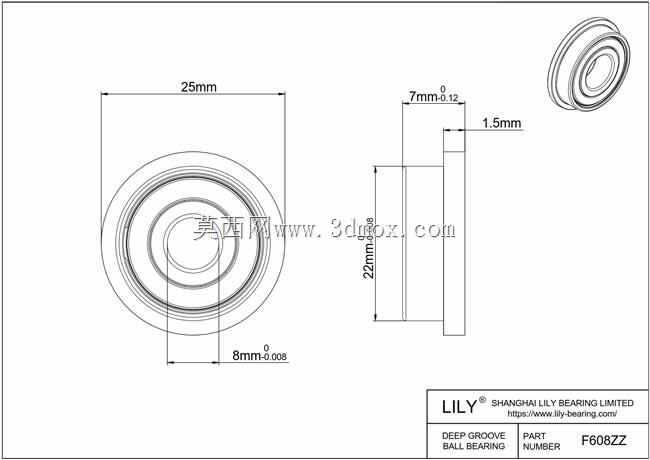

这款轴承的内圈内径适配8mm的光轴安装,常规配合公差选k6就能满足多数轻载传动的过盈需求,不需要额外做轴肩定位的话,轴端可以直接加工成光轴配卡簧,进一步压缩轴向安装尺寸;外圈外径25mm,对应的安装座通孔公差选H7即可,法兰端的外径比外圈主体略大,安装时法兰端面完全贴合安装板的加工面,既能承受一定的轴向载荷,也能避免轴承整体压入安装孔后出现轴向窜动,很多新手设计时容易把安装孔的沉头深度算错,要么沉头太深导致法兰面贴不住安装板失去定位作用,要么沉头太浅导致轴承外圈压装不到位,轴系转动时出现卡滞。轴承的密封结构采用双面金属防尘盖设计,和常见的橡胶密封盖不同,金属防尘盖的转动阻力更小,适合高速轻载的转动场景,同时能阻挡常规工况下的粉尘、
碎屑进入滚道内部,日常使用不需要额外加注润滑脂,出厂时填充的低阻尼润滑脂足够支撑数千小时的连续运转,只有在多粉尘、高湿度的特殊工况下,才需要更换带接触式橡胶密封的同型号轴承。滚道部分采用的是深沟球结构设计,除了承受常规的径向载荷之外,还能承受一定比例的双向轴向载荷,这也是很多小型悬臂辊轴系优先选这类轴承的原因——悬臂结构的辊轮在受载时会产生一定的倾覆力矩,深沟球结构的滚道可以分散部分轴向分力,避免钢珠和滚道边缘出现应力集中导致的早期磨损。钢珠的排布采用常规的满装优化排布,保持架采用冲压钢制保持架,相比尼龙保持架,钢制保持架的耐温范围更广,在设备运行产生一定温升的工况下也不会出现保持架变形的问题,

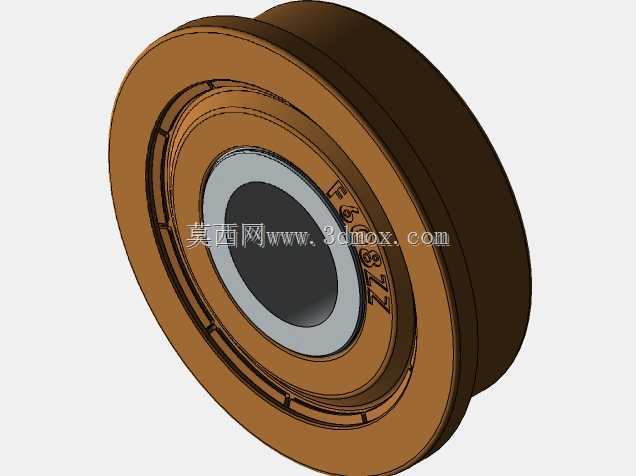

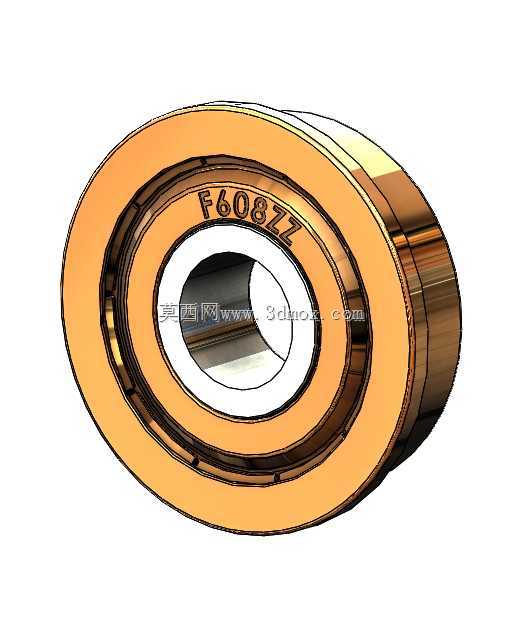

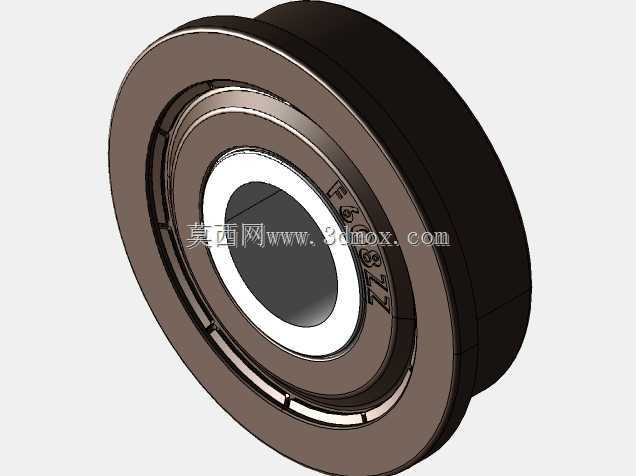

适配的工作温度区间可以覆盖多数工业场景的常规需求。做三维建模的时候,要特别注意几个容易出错的细节:一是内圈和外圈的倒角尺寸,常规微型轴承的倒角都是0.2-0.3mm的小圆角,如果建模时忽略倒角,装配时容易出现轴肩和轴承端面干涉、安装孔边缘和轴承外圈干涉的问题;二是法兰挡边的厚度,这个尺寸直接关系到轴向定位的强度,建模时要和实物样本的尺寸对齐,不能随意加厚或者减薄,否则会影响安装空间的校核;三是钢珠和滚道的配合间隙,虽然做外观装配建模不需要完全还原游隙细节,但如果要做运动仿真,就要按照标准级微型轴承的径向游隙参数预留合理间隙,避免仿真时出现过约束导致的运动报错。在实际设备选型时,还要注意这类带法兰微型轴承的安装方式,压装外圈时要使用专用的套筒顶住轴承外圈端面,不能直接敲击法兰挡边,否则容易导致挡边变形、防尘盖脱落,压装内圈时则要顶住内圈端面,避免钢珠承受额外的压装力导致滚道压痕,很多小厂装配的设备早期出现轴承异响、转动卡滞的问题,大多是压装时受力面选错导致的隐性损伤。另外,这类轴承的极限转速和润滑方式、负载大小直接相关,油脂润滑下的极限转速比油润滑略低,但对于多数小型自动化设备的辊轴、导向轮来说,几千转的转速完全能满足使用需求,不需要刻意追求高转速型号。
