适配8与10槽宽的PVC铝槽配套盖条结构

　　在工业铝型材框架搭建、设备走线槽布设、柜体槽口防护的各类工程场景里，这类适配特定槽宽的盖条是很容易被忽略但直接影响成品规整度与使用寿命的小部件。很多现场装配的师傅都有过类似经验：铝槽布设完成后如果槽口裸露，一来车间里的切削碎屑、灰尘、焊渣很容易掉进槽内，后续清理难度极大，要是槽内走的是传感器线缆或者气动管路，碎屑堆积还可能磨损线缆外皮、卡滞管路走位，埋下设备故障隐患；二来裸露的槽口边缘存在锐边，操作人员调试设备时很容易刮破工作服甚至划伤手臂，存在安全隐患；除此之外，外露的槽体也会让整台设备或者框架的外观显得杂乱，达不到设备外观验收的规整要求。

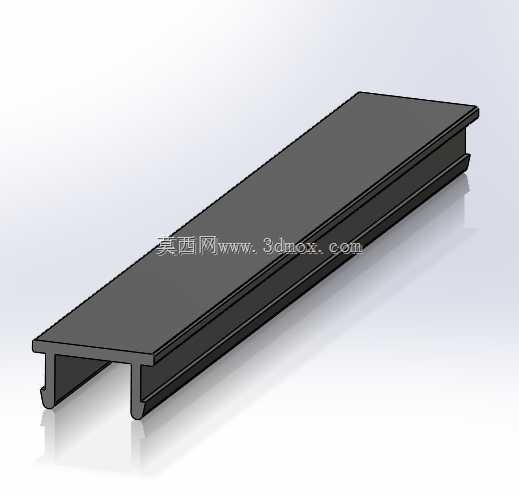

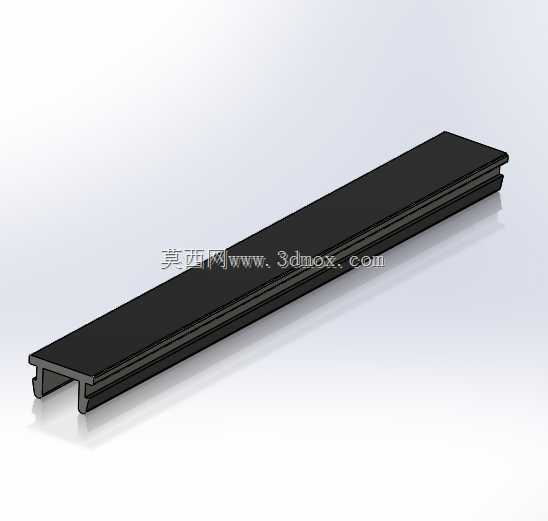

　　这款盖条专门针对槽口内宽8mm、10mm的两类常用铝槽设计，材质选用黑色PVC，这种材料的选择是经过实际使用场景验证的：PVC本身具备一定的弹性变形能力，安装时不需要额外的紧固件，依靠盖条两侧的卡脚与铝槽槽口的内沿卡紧即可完成固定，装配效率比采用金属卡扣或者粘接固定的盖条高很多，单人徒手就能完成整段盖条的按压装配，不需要额外工具。同时PVC材质的耐腐蚀性较好，在车间存在少量切削液飞溅、轻度油污的环境下不会出现锈蚀、表层脱落的问题，黑色的外观也能和多数工业铝型材的银白表面、设备柜体的深灰喷塑表面形成协调的视觉效果，不会显得突兀。

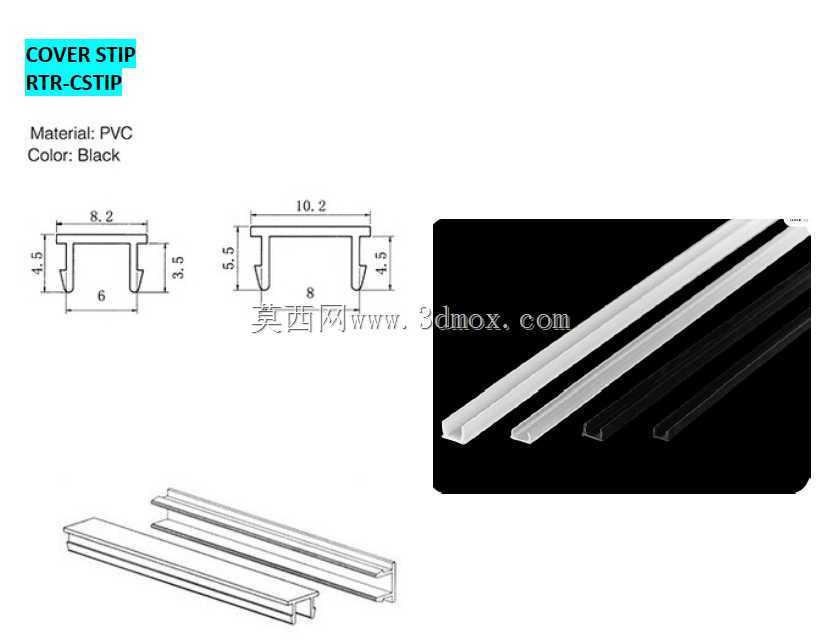

　　从结构尺寸来看，适配8mm槽宽的盖条，顶部盖板宽度为10.2mm，刚好能够完全覆盖铝槽的槽口边缘，不会出现盖条过窄卡接不稳、或者过宽突出槽体表面影响其他部件安装的问题；卡脚的有效卡接深度为3.5mm，卡脚外侧带有微小的倒扣结构，卡入槽内后倒扣会卡在铝槽槽口的内凸沿下方，正常使用情况下不会因为设备运行的振动、线缆的拉扯出现盖条松脱翘起的问题。适配10mm槽宽的盖条卡接深度为4.5mm，对应槽深更大的10mm规格铝槽，卡接强度更有保障，两类盖条的盖板顶面都做了微弧处理，既不会积灰，日常擦拭清洁也更方便。

　　设计这类盖条的时候，首先要考虑的是安装公差适配问题，工业铝型材本身是挤出成型，槽口尺寸存在一定的制造公差，一般在±0.2mm左右，所以盖条卡脚的尺寸设计不能取理论极值，要预留足够的弹性变形空间，卡脚的壁厚控制在0.8-1mm之间，既保证卡入时有足够的变形量不会被掰断，又能保证卡接后有足够的张紧力贴合槽壁。其次要考虑盖条的裁切便利性，现场安装时盖条的长度需要根据铝槽的实际布设长度裁切，PVC材质的盖条用普通的美工刀、斜口钳就能轻松裁切，切口整齐不需要二次打磨，比金属盖条的现场加工难度低很多。另外还要考虑长期使用的老化问题，配方中添加了抗紫外线成分的PVC盖条，即使是在设备外露、有阳光直射的安装场景下，也不会在两三年内出现变脆、开裂、褪色的问题，能够维持稳定的防护效果。

　　实际选型使用的时候，需要先确认所用铝槽的槽口内宽尺寸，不要混用不同规格的盖条，要是把适配8mm槽的盖条强行卡入10mm槽，会出现卡接过松、容易脱落的问题，反之则会因为卡脚间距不够无法完全卡入，出现盖条翘起的情况。安装时可以先把盖条的一端卡入槽口，顺着槽体方向逐段按压，听到卡脚卡入槽沿的轻微咔嗒声就说明该段已经装配到位，整段安装完成后可以用手顺着盖条表面捋一遍，检查有没有局部翘起的点位，要是有局部卡接不到位的地方，用平口螺丝刀的手柄轻轻按压就能卡紧。如果后续需要在槽内增设线缆或者调整管路，只需要用平口螺丝刀从盖条的接缝处轻轻撬动，就能把盖条拆下来，调整完成后重新按压卡入即可，重复拆装多次也不会出现卡脚断裂的问题，维护便利性很好。

　　在自动化设备的走线铝槽、生产线防护栏的槽口封堵、设备柜体的装饰槽遮盖、铝型材框架的槽面规整等场景下，这类盖条的使用量很大，虽然单个零件的成本不高，但是选对适配的规格、合格的材质，能够大幅减少后期的维护工作量，提升设备整体的外观质感与安全防护性能。很多设计新手在做铝型材框架设计的时候，往往会忽略这类辅件的选型，等到现场装配的时候才发现槽口裸露的问题，临时找的盖条要么尺寸不匹配，要么材质偏硬卡接不牢，用不了多久就脱落，反而影响整体的设计交付质量，所以在三维建模阶段就把对应规格的盖条装配到铝槽模型上，提前统计好所需长度与规格，能够有效避免现场安装时出现物料不匹配的问题。
