铝型材对接用长条式直线连接构件

　　在工业铝型材框架搭建的各类场景中，不同段铝型材的直线对接一直是影响框架整体刚性、拼接精度的核心节点，这款长条式铝连接构件，正是针对RTR-CLINK30与RTR-CLINK40两款常规工业铝型材的直线拼接需求开发的专用对接零件。日常做设备护罩框架、流水线支腿、物料架横梁、自动化设备台架搭建时，经常会遇到单根铝型材长度不足，或是需要分段运输后现场拼接的情况，普通的角码连接只能实现垂直方向的拼接，内置的弹性扣件对接强度不足，大跨度承重下容易出现对接处错位、型材下沉的问题，而这款长条形连接构件完全嵌入铝型材的内置槽道内，不会突出型材表面，不会影响后续板材安装、配件挂载的平整度。从结构设计来看，这款连接件采用与铝型材槽道完全匹配的截面轮廓，

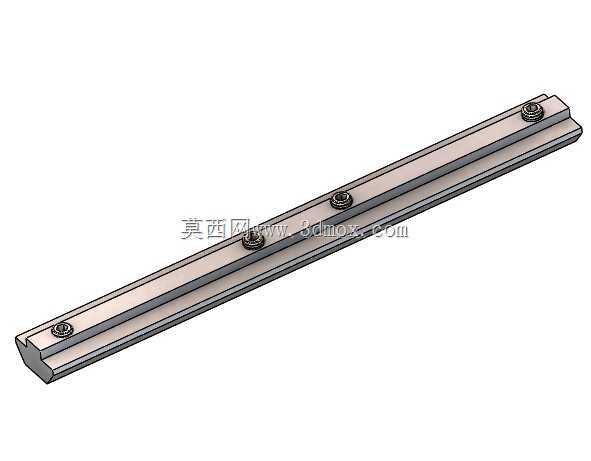

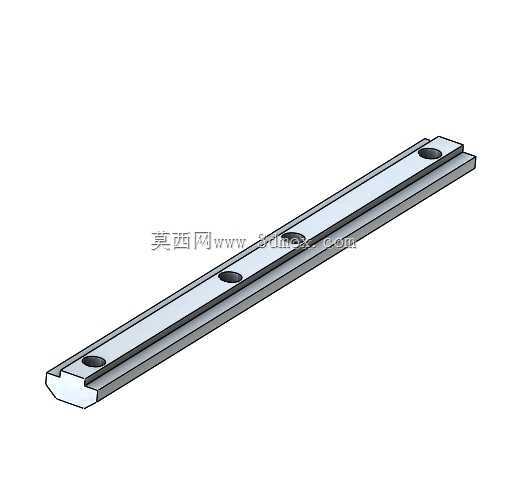

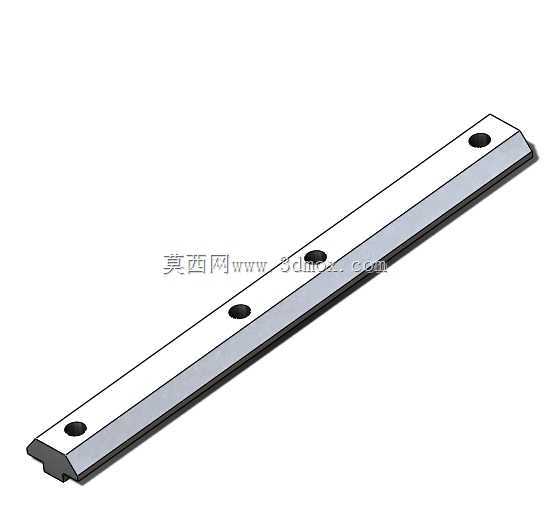

　　整体为长条形等截面结构，长度覆盖对接处两侧足够的嵌合距离，避免短接件带来的应力集中问题；构件上预留了四个等距分布的紧定螺钉安装位，安装时将连接件分别插入两段待对接铝型材的端部槽腔，调整两段型材的端面完全贴合、直线度校准完成后，依次拧紧四个紧定螺钉，螺钉端部顶紧型材槽道的内底面，靠挤压力实现连接件与两段型材的完全锁固，不会出现轴向窜动。实际选型使用时需要注意，这款连接件的安装边界完全处于铝型材的槽腔内部，不需要在型材表面额外打孔、攻丝，也不需要额外的焊接工序，现场安装只需要一把内六角扳手即可完成操作，后期如果需要调整框架长度、拆解转运，只需要拧松紧定螺钉即可拆分型材，不会对型材本身造成不可逆的损伤，重复利用率远高于粘接、

　　焊接的对接方式。从受力特性来看，这种长嵌合结构的连接件，相比传统的短对接块，受力分布更加均匀，当对接后的型材承受垂直方向的载荷时，载荷可以通过连接件的整个嵌合长度传递到两侧的型材上，不会在对接端面形成应力集中点，在常规的工业框架应用中，只要型材选型匹配承重需求，对接处的强度可以达到整根型材强度的九成以上，完全满足护罩、支架、台架类应用的刚性要求。做三维建模时，这个零件的建模逻辑并不复杂，首先要匹配对应型号铝型材的槽道内轮廓尺寸，保证连接件的主体与槽腔为间隙配合，安装时可以顺畅插入槽道，不会出现卡滞；紧定螺钉的安装孔位要与螺钉规格匹配，孔位深度要保证螺钉拧紧后不会突出连接件表面，避免插入型材时出现干涉；

　　同时要注意连接件的棱边做微小的倒角处理，既可以去除加工毛刺，也能在插入型材时起到导向作用，降低现场安装的对位难度。在实际项目应用中，这类连接件经常用在大长度的铝型材横梁拼接、长距离防护栏的直线段对接、高空布置的铝型材管线支架分段安装场景，尤其是一些现场进场通道狭窄，整根长型材无法运输到位的场景，采用这种内置连接件分段拼接，外观上看不到连接配件，整体框架的一致性更好，也不会因为外置连接件积灰、挂住生产物料，适配洁净车间、食品生产线这类对外露零件有卫生要求的应用场景。需要注意的是，这类连接件仅适用于同型号铝型材的直线对接，不能用于垂直角度、倾斜角度的型材连接，如果对接后的型材需要承受较大的扭转载荷，还需要配合外置的加强角码辅助加固，保证框架整体的稳定性。
