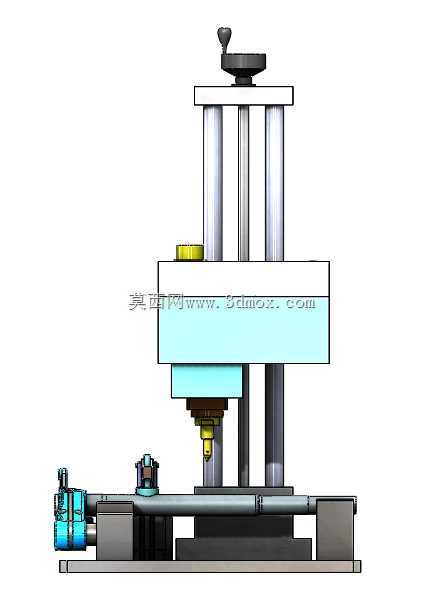

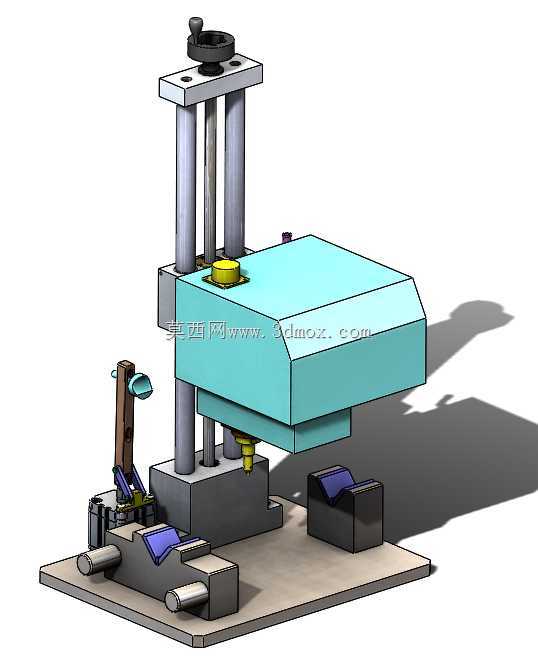

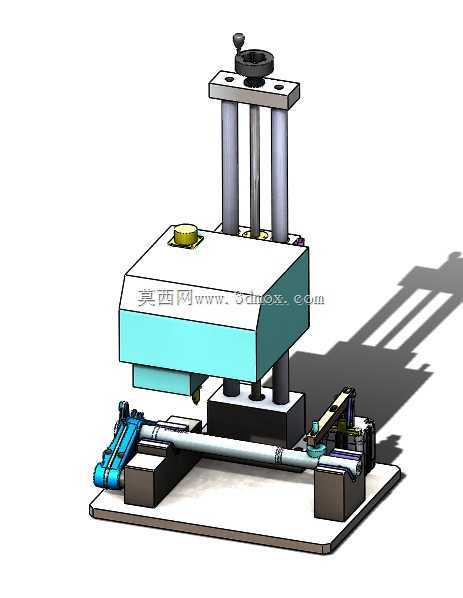

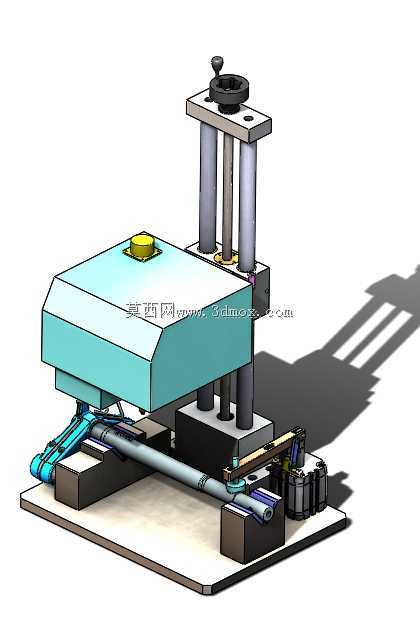

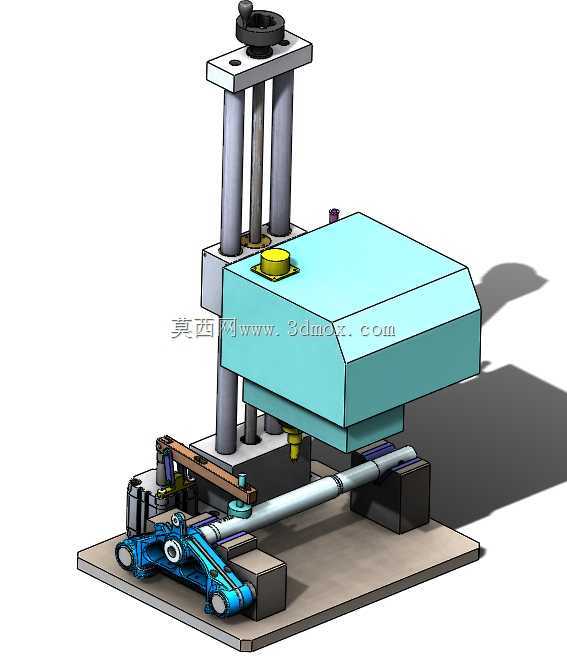

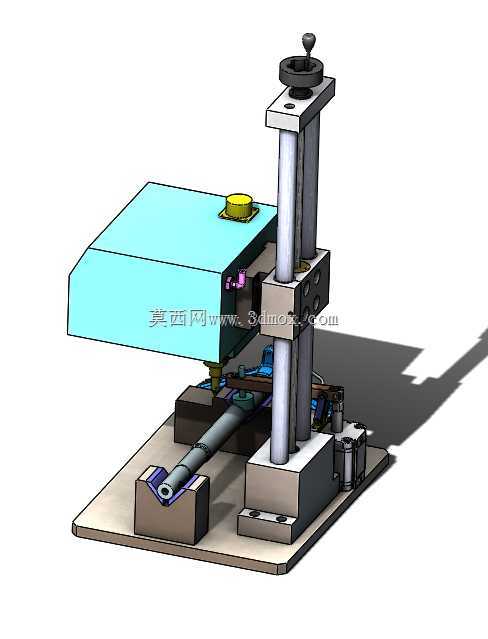

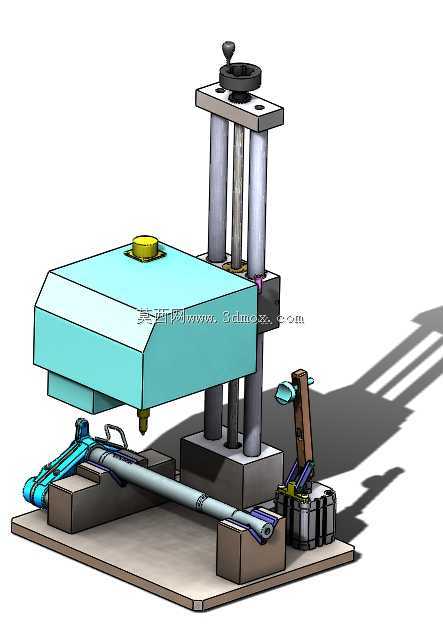

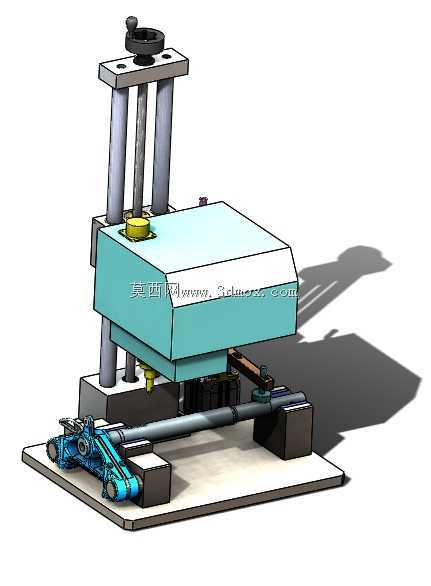

工业铝型材框架式作业检测工作台结构

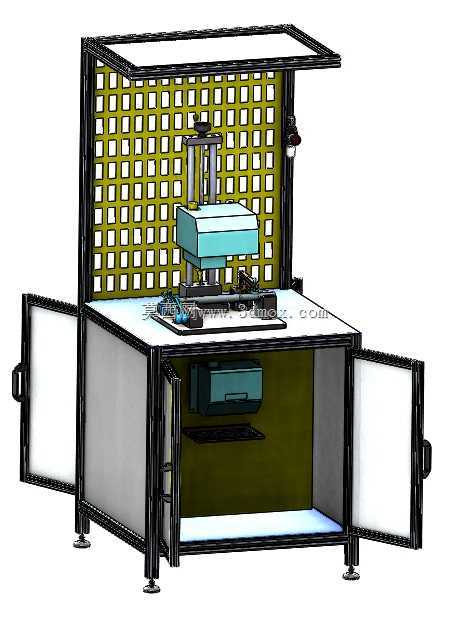

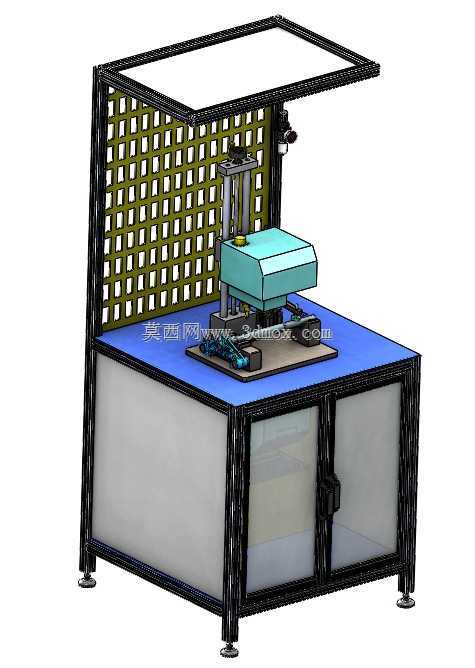

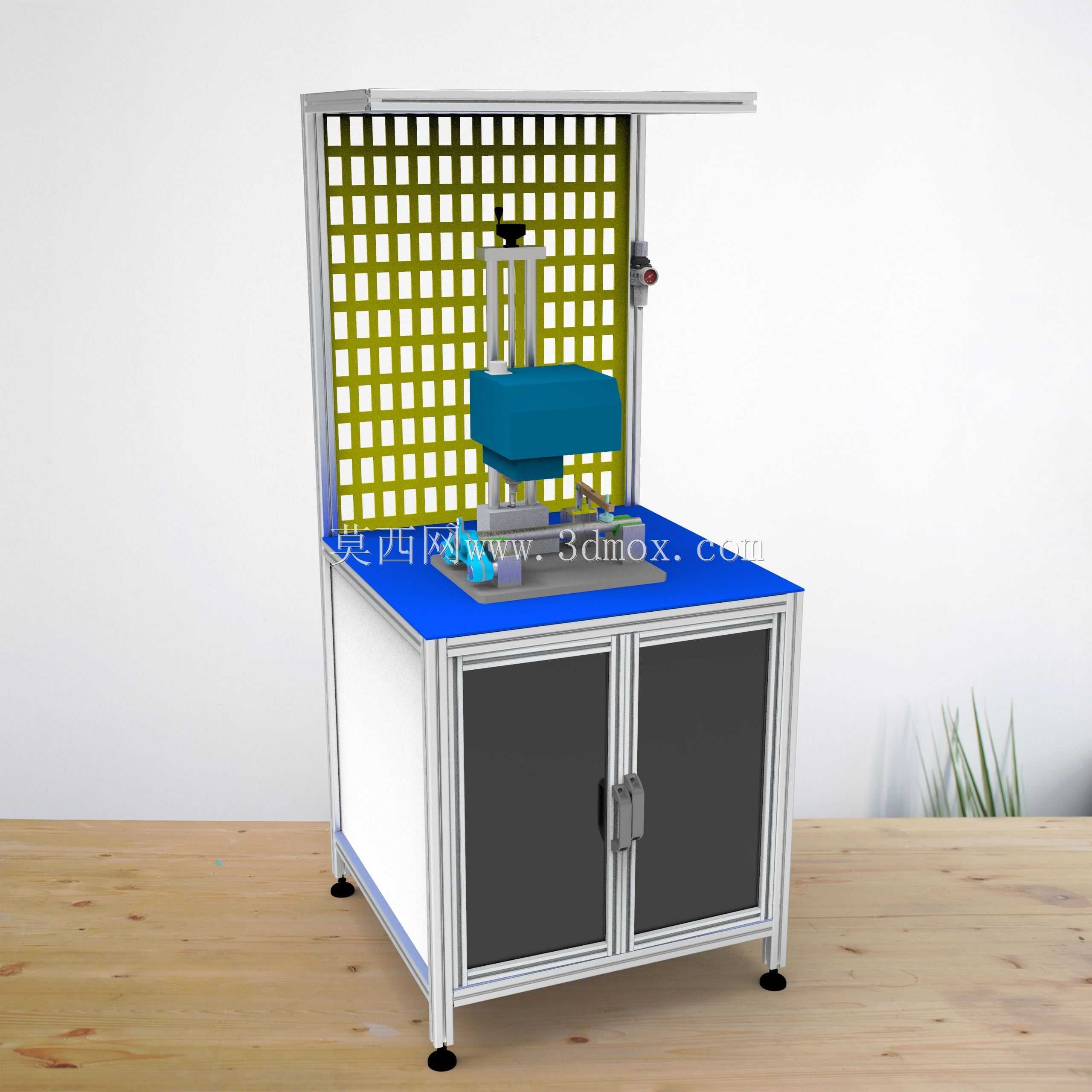

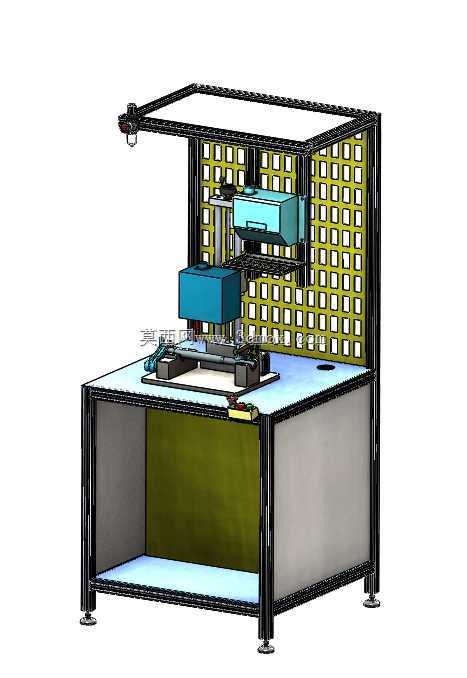

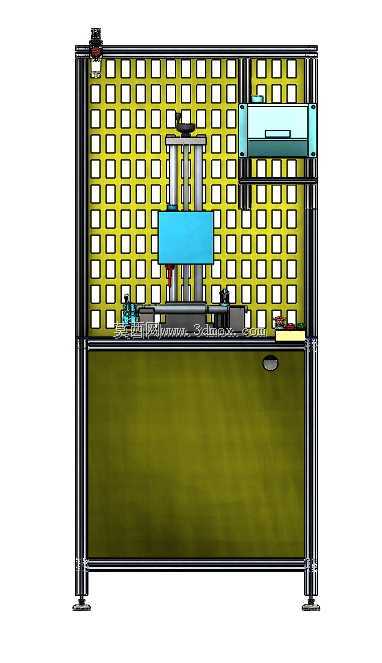

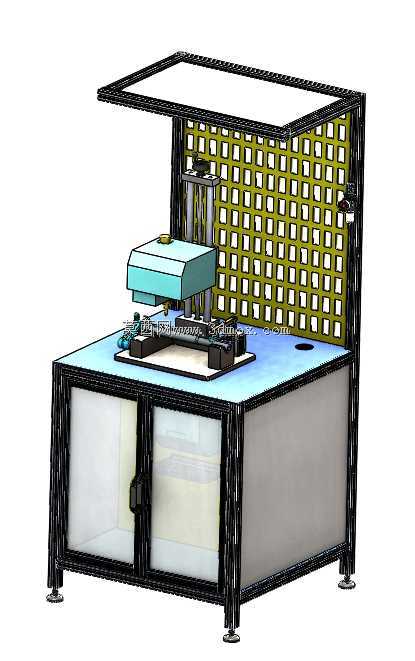

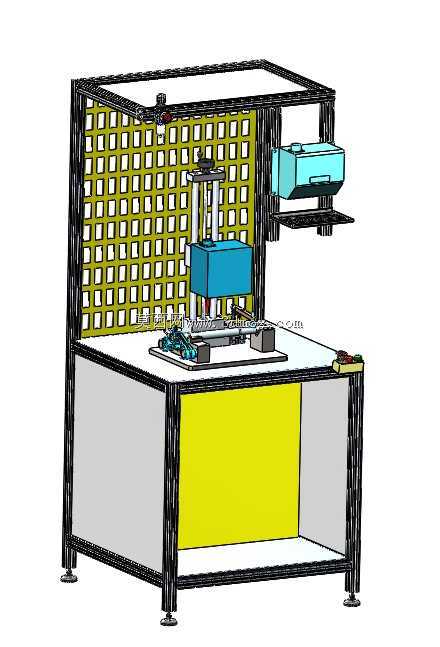

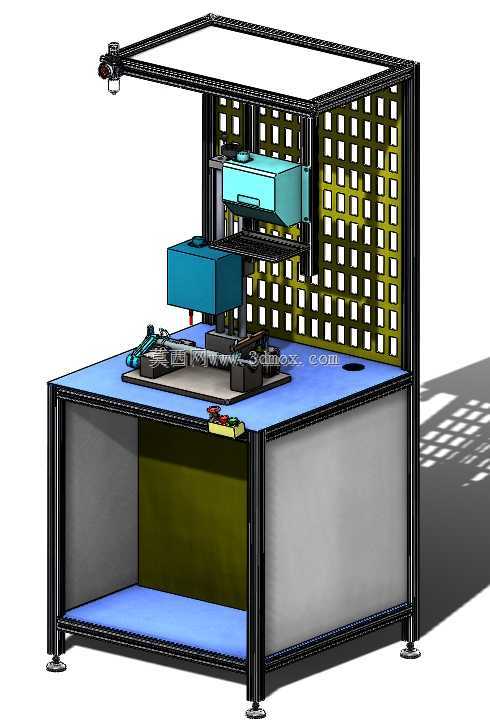

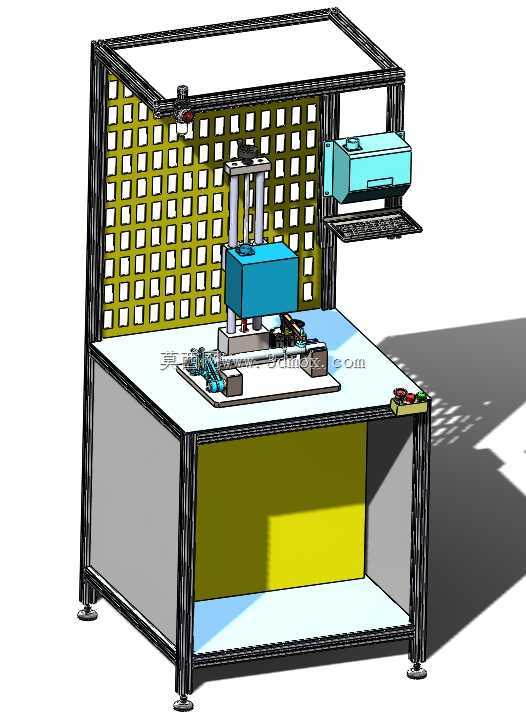

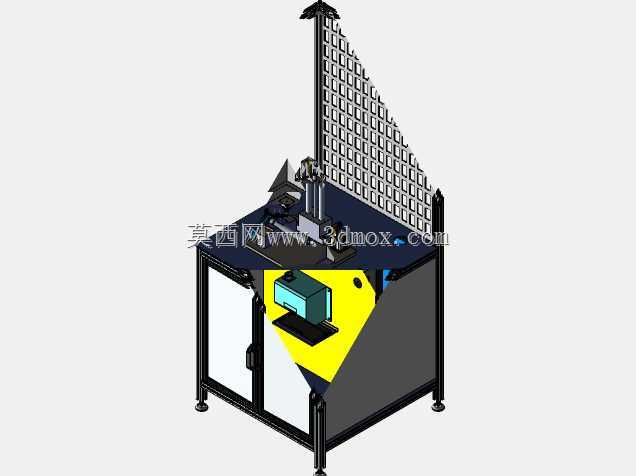

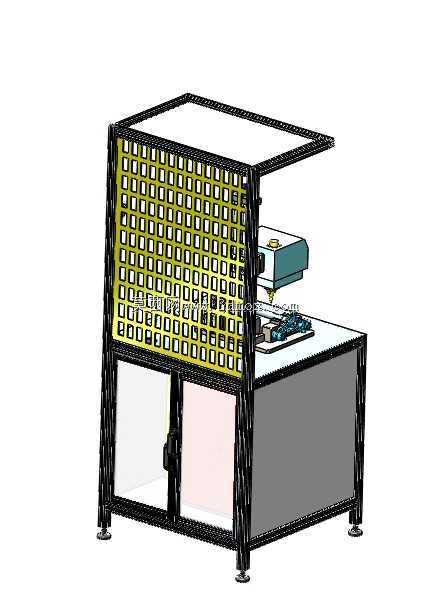

　　这套铝型材框架结构，是面向车间小件装配、外观检测、工序中转作业场景设计的工位承载结构，整体采用欧标工业铝型材作为主体搭建材料，区别于传统方通焊接机架，无需焊接工序，所有连接节点均采用专用角件、螺栓锁紧，后期调整工位布局、加装功能附件时无需破坏主体结构，拆装重组的灵活度更高，适配多品种小批量生产模式下的工位快速迭代需求。从结构布局来看，下部为封闭储物舱设计，三面采用钣金蒙皮封挡，预留正面开放储物空间，可放置作业工具、待加工工件周转盒、检测辅助耗材，底部配置可调式脚杯，可根据车间地面平整度调节整体水平度，避免台面板倾斜导致工件滑落、检测基准偏移，单脚杯承重不低于80kg，满足常规工位的载荷需求。中部为作业操作台面，

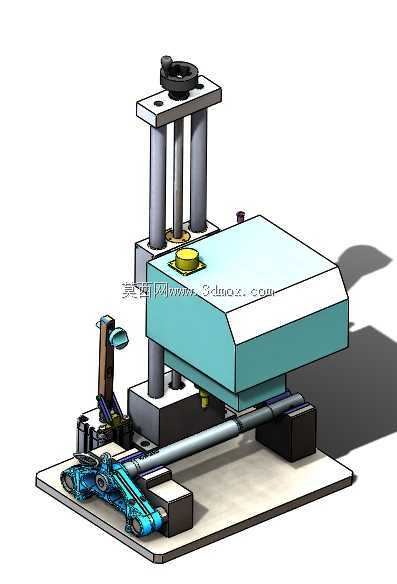

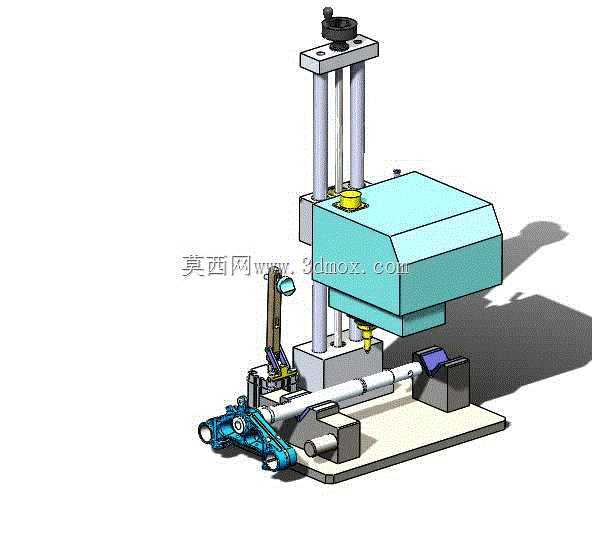

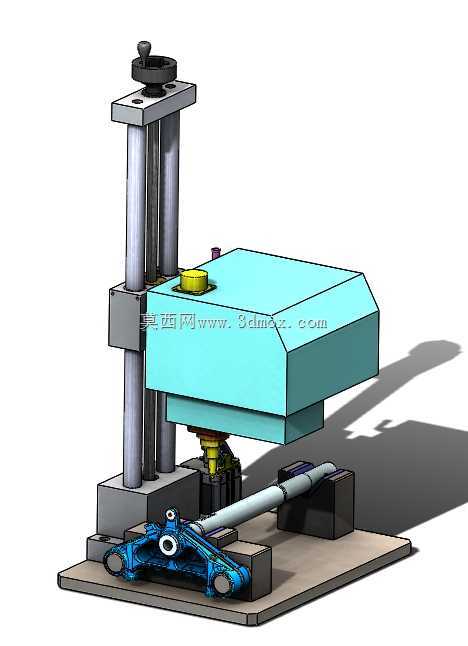

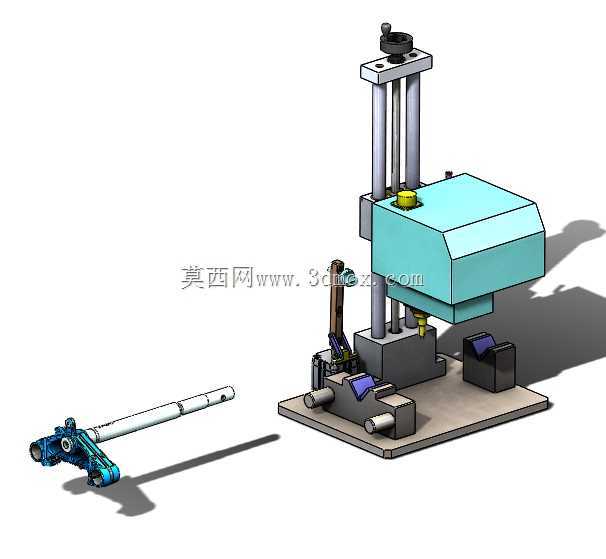

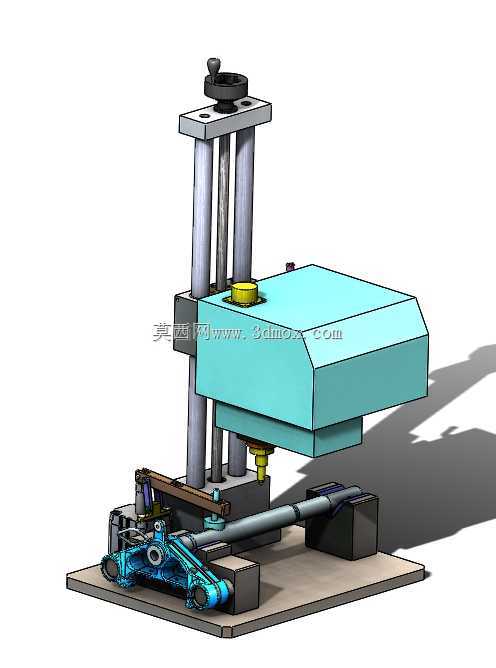

　　台面板采用高密度复合板表面贴防静电胶皮的配置，边缘做圆弧包边处理，台面预留工装安装定位孔位，可根据作业需求快速固定小型工装夹具、检测治具，台面靠近操作侧预留控制按钮安装位，可集成工位设备的启动、停止、急停控制元件，操作伸手即可触及，符合人机工程学的操作距离要求，作业人员站立操作时肘部自然弯曲即可触及台面所有作业区域，无需大幅侧身或抬臂，降低长时间作业的疲劳度。上部为功能挂装区，后侧采用多孔格板作为挂装载体，可挂载工具挂钩、物料盒支架、照明灯具支架，顶部延伸出悬臂安装位，可安装作业指导书看板、检测光源、小型扫码枪支架，框架后侧预留走线槽空间，所有设备的电源线、信号控制线均可内嵌在型材槽内，避免线缆外露剐蹭工件、积累车间粉尘，

　　整体走线整洁规整，降低线路老化破损带来的安全隐患。设计过程中优先考虑了铝型材的选型匹配，主体承载立柱采用4040系列重型铝型材，横向连接横梁根据受力位置不同，分别采用4040与3030型材，在保证整体框架刚性的前提下控制整体自重，避免材料冗余带来的成本浪费；框架所有型材端面均配置端盖封挡，防止铝型材槽内进入加工切屑、车间粉尘，后期清理维护更便捷。安装边界方面，整体框架占地长度控制在1.2米，宽度0.8米，台面高度0.75米，上部框架延伸后总高度1.8米，适配常规车间的层高与作业通道宽度，不会占用过多车间空间，可并排布置在流水线旁作为独立工序工位，也可单独放置在检测区作为成品抽检工位使用。结构设计时还预留了拓展接口，

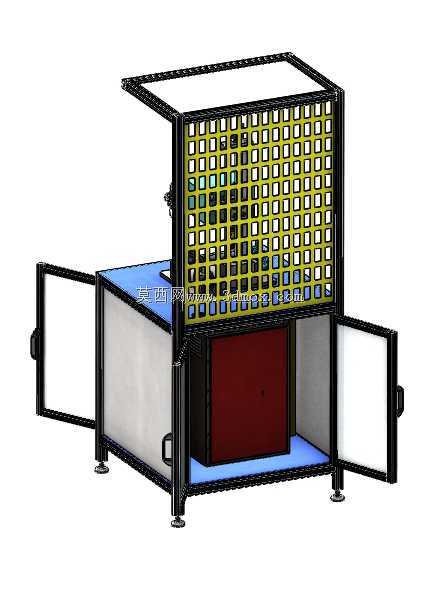

　　后续如果需要加装安全光栅、工位排风罩、小型机械手辅助上下料机构，均可直接利用铝型材的T型槽安装，无需重新打孔焊接，适配不同生产阶段的工位功能升级需求。台架的格板挂区可根据作业内容调整挂载位置，比如做电子小件装配时可挂防静电元件盒，做外观检测时可挂缺陷样本对照卡、放大镜支架，做小零件压装作业时可挂手动压钳、扭力扳手，适配多类轻工作业场景的使用需求。下部储物舱的内部预留层板安装位，可根据存放物品的高度调整层板间距，大尺寸的工装、较重的配件可放置在下层降低整体重心，提升台架的稳定性，常用的轻量工具放置在上层方便拿取。框架顶部的悬臂位置预留了标准安装孔，可直接适配市面常见的工位LED工作灯，照明范围覆盖整个台面作业区域，无照明暗角，满足精细检测、精密装配的光照需求。
